Biến dòng 3 pha là một thiết bị quan trọng trong hệ thống điện công nghiệp và dân dụng giúp đo lường dòng điện chính xác và bảo vệ các thiết bị khỏi sự cố quá tải hoặc chập điện. Tuy nhiên, để đảm bảo hiệu quả hoạt động, việc đấu nối biến dòng 3 pha đòi hỏi sự hiểu biết sâu sắc về kỹ thuật và các bước thực hiện chính xác. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về cách đấu biến dòng 3 pha nhằm đảm bảo an toàn và hiệu quả trong quá trình lắp đặt.
1. Biến dòng 3 pha là gì?
Biến dòng 3 pha hay còn gọi là máy biến dòng 3 pha, là thiết bị chuyển đổi dòng điện trong hệ thống điện xoay chiều 3 pha thành dòng điện nhỏ hơn phù hợp để đo lường hoặc bảo vệ. Chúng hoạt động dựa trên nguyên lý cảm ứng điện từ, cho phép dòng điện lớn đi qua được chuyển đổi thành dòng điện nhỏ hơn theo một tỷ lệ nhất định.
Biến dòng 3 pha thường được sử dụng trong các ứng dụng công nghiệp để đo lường dòng điện tải, bảo vệ thiết bị và giám sát hiệu suất của hệ thống. Các thiết bị này có vai trò quan trọng trong việc tối ưu hóa hoạt động của mạng lưới điện, đồng thời giúp phát hiện và ngăn chặn sớm các sự cố điện.
Biến dòng 3 pha là gì?
2. Các phương pháp đấu biến dòng 3 pha
Để đấu nối biến dòng 3 pha, có hai phương pháp chính:
2.1 Đấu sao (Star Connection)
Tất cả các đầu thứ cấp của biến dòng được kết nối với một điểm chung (thường là điểm trung tính), trong khi các đầu còn lại được kết nối với các thiết bị đo lường hoặc bảo vệ. Phương pháp này phù hợp với các hệ thống điện có điểm trung tính rõ ràng.
2.2 Đấu tam giác (Delta Connection)
Các đầu thứ cấp của biến dòng được kết nối thành vòng tam giác, với mỗi điểm nối được đưa đến thiết bị đo lường hoặc bảo vệ. Phương pháp này thường được sử dụng khi không có điểm trung tính trong hệ thống hoặc trong các ứng dụng yêu cầu cân bằng tải.

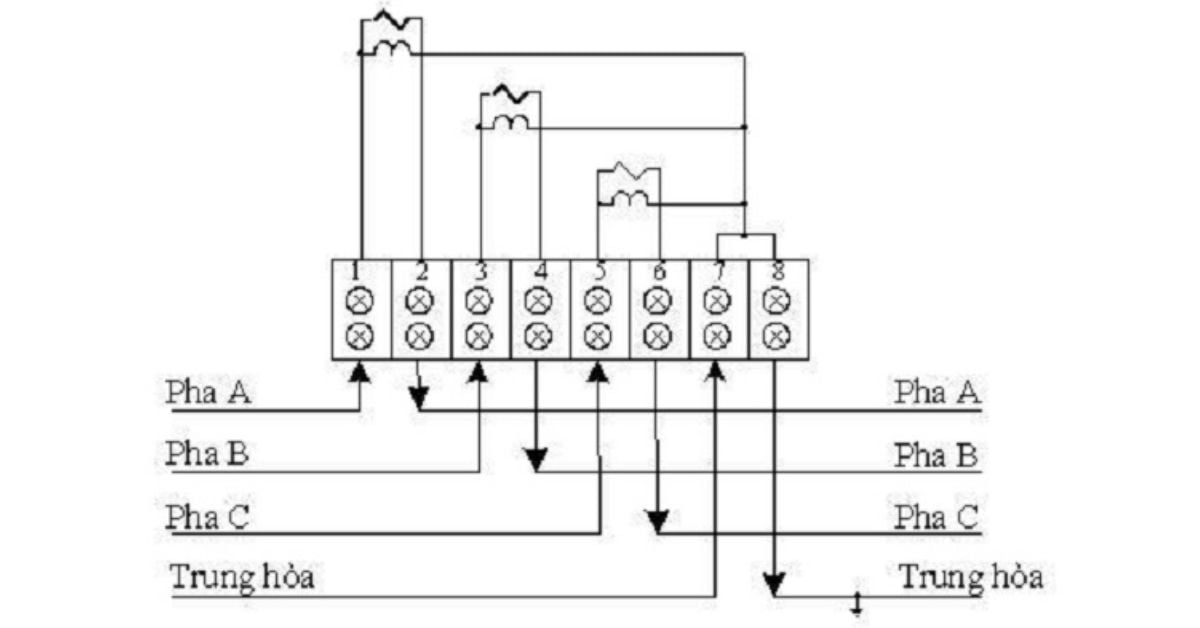

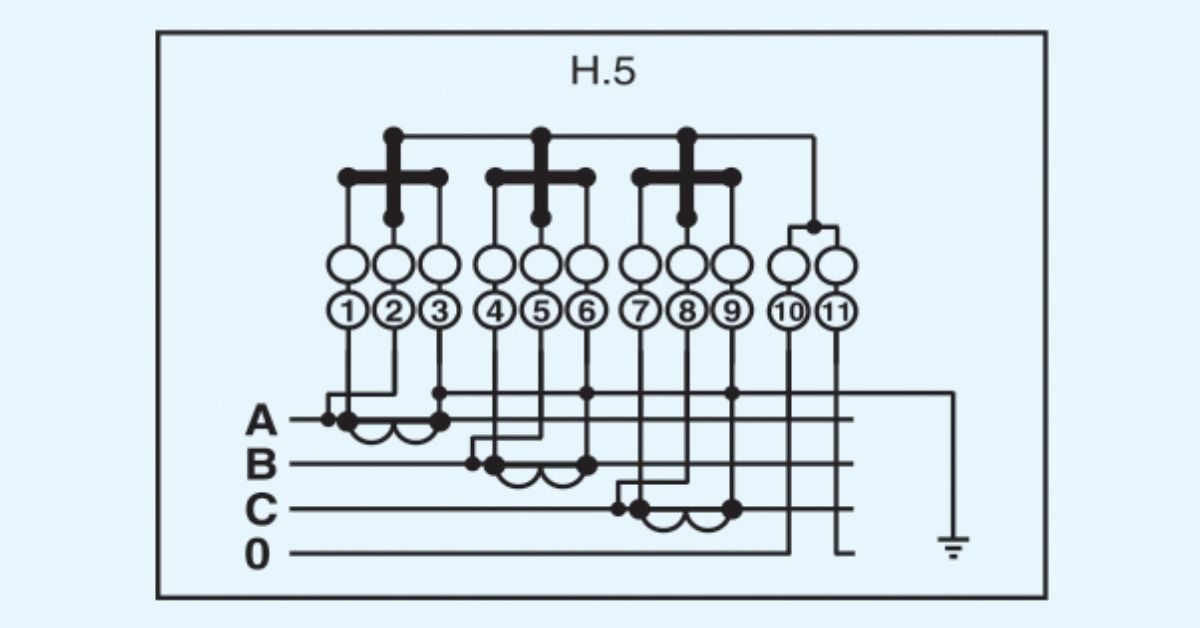

Các phương pháp đấu biến dòng 3 pha
3. Chuẩn bị trước khi đấu biến dòng 3 pha
Trước khi bắt đầu quá trình đấu nối, việc chuẩn bị đầy đủ và kiểm tra kỹ lưỡng là điều cần thiết để đảm bảo an toàn và hiệu quả. Đầu tiên, hãy xác định rõ các thông số kỹ thuật của biến dòng, bao gồm tỷ lệ biến dòng, công suất định mức, và kiểu kết nối (sao hoặc tam giác).
Tiếp theo, chuẩn bị các dụng cụ cần thiết như tua vít, kìm, đồng hồ đo điện, và dây dẫn đạt chuẩn. Hãy đảm bảo rằng nguồn điện đã được ngắt hoàn toàn trước khi tiến hành thao tác để tránh nguy cơ điện giật hoặc hư hỏng thiết bị.
Ngoài ra, cần kiểm tra tình trạng của biến dòng để đảm bảo rằng không có hư hỏng hoặc dấu hiệu bất thường nào trước khi đấu nối. Việc này sẽ giúp giảm thiểu rủi ro trong quá trình sử dụng.
Chuẩn bị trước khi đấu biến dòng 3 pha
4. Hướng dẫn chi tiết cách đấu biến dòng 3 pha
Quá trình đấu biến dòng 3 pha cần được thực hiện cẩn thận theo từng bước sau:
4.1 Xác định cực đầu và cực cuối của biến dòng
Trên mỗi biến dòng thường có ký hiệu để phân biệt các cực đầu (P1, P2) và cực cuối (S1, S2). Các cực này cần được kết nối đúng cách để đảm bảo dòng điện và điện áp hoạt động đúng hướng.
4.2 Kết nối dây nguồn
Nối các dây dẫn từ hệ thống điện vào cực đầu của biến dòng. Lưu ý sử dụng dây dẫn có tiết diện phù hợp với dòng điện của hệ thống để đảm bảo khả năng chịu tải.
4.3 Đấu dây thứ cấp
Nối các dây thứ cấp từ biến dòng đến thiết bị đo lường hoặc bảo vệ. Hãy đảm bảo rằng các đầu nối được siết chặt và không có hiện tượng tiếp xúc lỏng lẻo.
4.4 Kiểm tra kết nối
Sau khi hoàn tất đấu nối, hãy sử dụng đồng hồ đo điện để kiểm tra tính liên tục và đảm bảo rằng các kết nối không có vấn đề.
4.5 Kích hoạt hệ thống
Bật nguồn điện và kiểm tra hoạt động của hệ thống để đảm bảo rằng biến dòng hoạt động đúng chức năng.

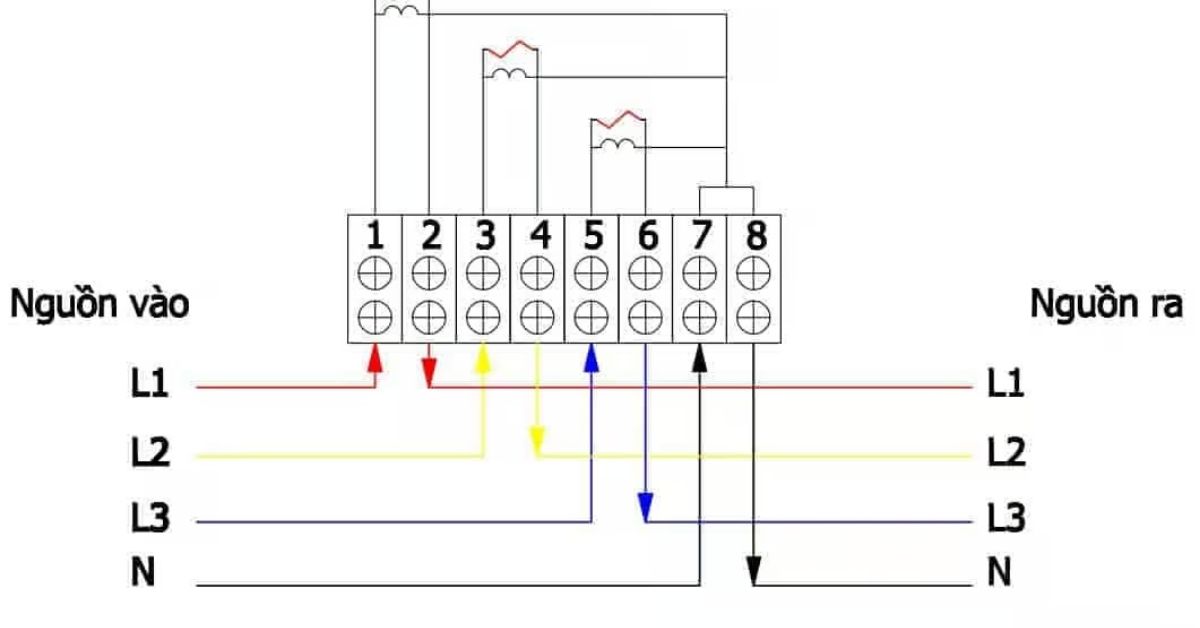

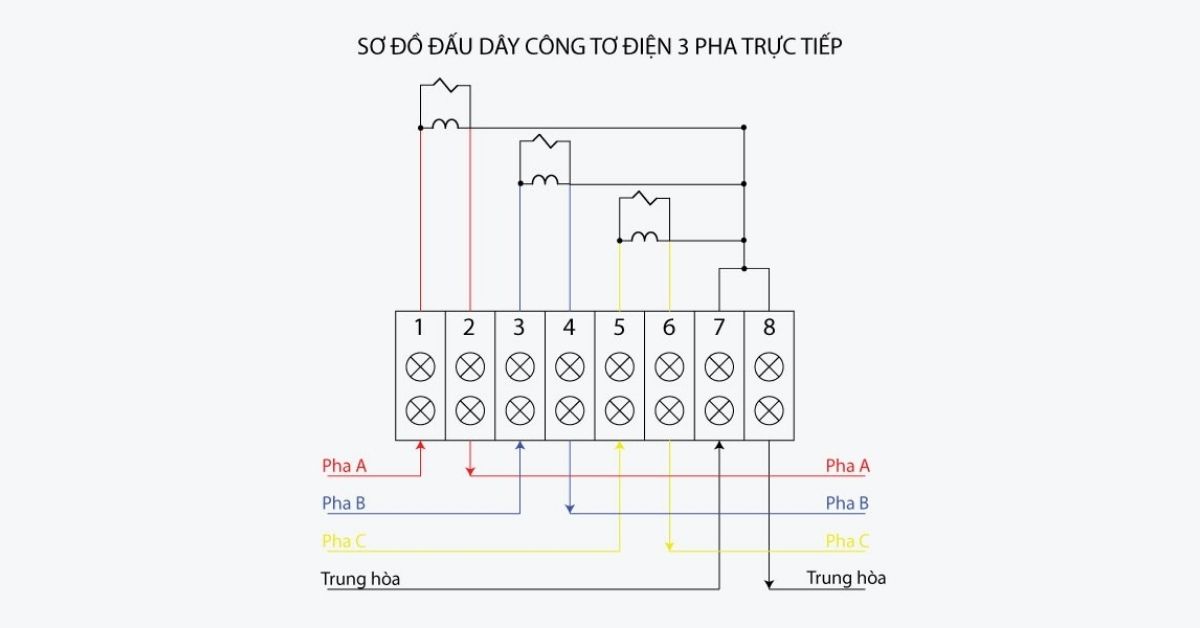

Hướng dẫn chi tiết cách đấu biến dòng 3 pha
5. Các lưu ý quan trọng khi đấu biến dòng 3 pha
Trong quá trình đấu nối biến dòng 3 pha, cần lưu ý một số điều sau:
Ngắt nguồn điện trước khi thao tác: Đây là nguyên tắc cơ bản nhưng rất quan trọng để tránh tai nạn và bảo vệ thiết bị.
Sử dụng dây dẫn đạt chuẩn: Dây dẫn không chỉ cần có tiết diện phù hợp mà còn phải đảm bảo khả năng cách điện tốt để giảm thiểu nguy cơ rò rỉ hoặc ngắn mạch.
Đảm bảo đúng cực: Kết nối sai cực có thể dẫn đến sai lệch trong đo lường hoặc làm hỏng thiết bị. Vì vậy, hãy kiểm tra kỹ lưỡng trước khi thực hiện.
Bảo trì định kỳ: Sau khi lắp đặt, hãy thường xuyên kiểm tra và bảo dưỡng biến dòng để đảm bảo chúng hoạt động ổn định và an toàn trong thời gian dài.
Các lưu ý quan trọng khi đấu biến dòng 3 pha
Hy vọng thông qua bài viết này, bạn đã hiểu rõ về cách đấu biến dòng 3 pha. Việc thực hiện đúng kỹ thuật không chỉ đảm bảo hiệu quả hoạt động mà còn tăng tính an toàn cho hệ thống điện. Nếu bạn không tự tin thực hiện, hãy tìm đến sự hỗ trợ từ các chuyên gia hoặc kỹ thuật viên để đảm bảo quá trình đấu nối diễn ra suôn sẻ. Chúc bạn thành công!
