Trong lĩnh vực điện công nghiệp, contactor 3 pha là một thiết bị không thể thiếu để điều khiển các hệ thống điện lớn. Để đảm bảo vận hành an toàn và hiệu quả, việc hiểu rõ cấu tạo, chức năng và cách đấu nối contactor 3 pha là vô cùng quan trọng. Bài viết này sẽ cung cấp hướng dẫn chi tiết về cách đấu contactor 3 pha đúng kỹ thuật, từ khái niệm cơ bản đến các lưu ý quan trọng khi thực hiện.
1. Contactor 3 pha là gì?
Contactor 3 pha là một thiết bị điện dùng để đóng ngắt mạch điện tự động trong các hệ thống điện công nghiệp. Với khả năng chịu tải lớn, thiết bị này được sử dụng rộng rãi để điều khiển các thiết bị điện như động cơ, máy bơm, hoặc hệ thống chiếu sáng công nghiệp.
- Cấu tạo của contactor 3 pha
Contactor 3 pha bao gồm các bộ phận chính như:
Cuộn dây (Coil): Phát sinh từ trường khi có dòng điện chạy qua, giúp điều khiển việc đóng ngắt tiếp điểm.
Các tiếp điểm (Contacts): Bao gồm tiếp điểm chính và tiếp điểm phụ, chịu trách nhiệm đóng hoặc ngắt dòng điện.
Lò xo hồi vị: Đưa các tiếp điểm về trạng thái ban đầu khi cuộn dây ngừng hoạt động.
Vỏ bảo vệ: Bảo vệ các bộ phận bên trong khỏi tác động của môi trường và tăng tính an toàn.
- Nguyên lý hoạt động
Khi cấp nguồn điện vào cuộn dây của contactor, từ trường sinh ra sẽ kéo các tiếp điểm lại gần nhau, tạo mạch kín để dòng điện chạy qua. Khi ngắt nguồn, lò xo hồi vị sẽ đẩy các tiếp điểm trở về trạng thái mở, ngắt dòng điện.

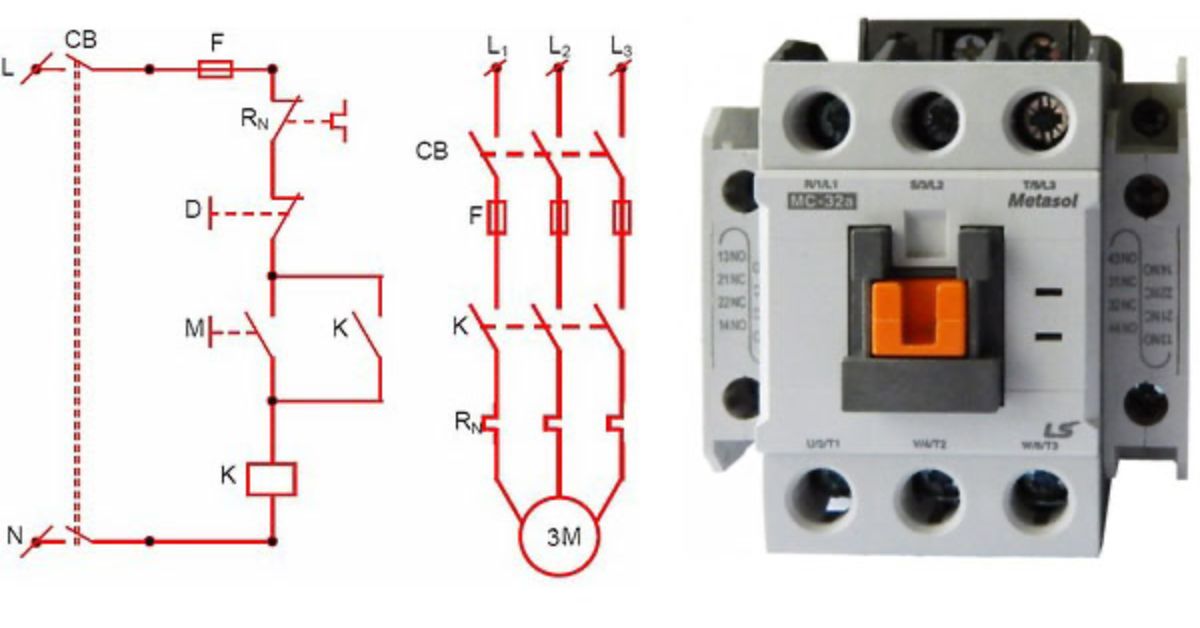

Contactor 3 pha là gì?
2. Ứng dụng của contactor 3 pha
Contactor 3 pha được sử dụng trong nhiều lĩnh vực khác nhau nhờ khả năng điều khiển tự động và chịu tải lớn. Một số ứng dụng phổ biến gồm:
Điều khiển động cơ:
Contactor được sử dụng để khởi động và dừng các động cơ điện 3 pha, đồng thời bảo vệ động cơ khỏi quá tải hoặc ngắn mạch khi kết hợp với relay bảo vệ.
Hệ thống chiếu sáng công nghiệp:
Trong các nhà máy và xưởng sản xuất, contactor được dùng để bật tắt các hệ thống chiếu sáng lớn.
Điều hòa không khí và bơm nước:
Kiểm soát hoạt động của máy điều hòa, máy bơm nước trong các tòa nhà và nhà máy công nghiệp.
Hệ thống tự động hóa:
Là thành phần quan trọng trong các hệ thống điều khiển tự động như băng chuyền, máy CNC, và các dây chuyền sản xuất hiện đại.
Chuyển đổi nguồn điện:
Trong các hệ thống ATS (Automatic Transfer Switch), contactor 3 pha được dùng để chuyển đổi tự động giữa nguồn điện chính và nguồn dự phòng như máy phát điện.

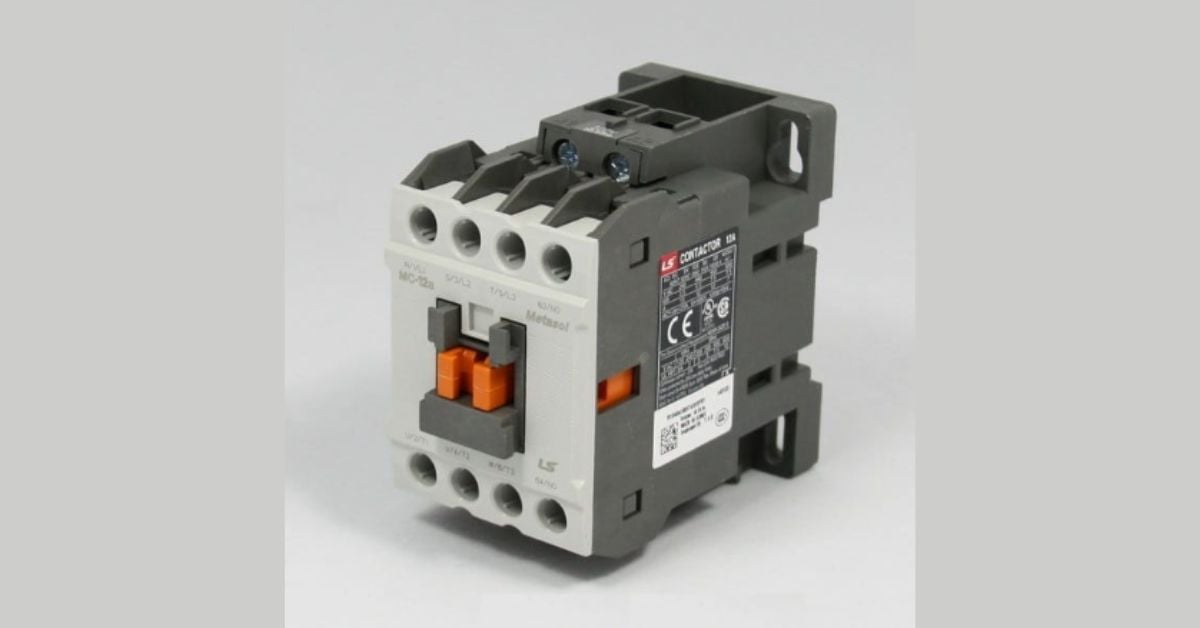

Ứng dụng của contactor 3 pha
3. Hướng dẫn chi tiết cách đấu contactor 3 pha bài bản
Đấu nối contactor 3 pha đòi hỏi sự cẩn thận và kỹ năng kỹ thuật để đảm bảo hoạt động an toàn và hiệu quả. Dưới đây là các bước chi tiết:
Bước 1: Chuẩn bị dụng cụ và thiết bị
Dụng cụ cần thiết: Tua vít, đồng hồ vạn năng, kìm cắt dây, băng keo cách điện.
Thiết bị cần đấu nối: Contactor 3 pha, dây dẫn, cầu chì hoặc MCB (thiết bị ngắt mạch), thiết bị tải (như động cơ, máy bơm).
Bước 2: Kiểm tra sơ đồ đấu nối
Trước khi thực hiện, bạn cần tham khảo sơ đồ đấu nối đi kèm với contactor. Sơ đồ này giúp bạn xác định đúng vị trí của cuộn dây, các tiếp điểm chính và tiếp điểm phụ.
Bước 3: Đấu nối cuộn dây
Xác định cuộn dây: Thông thường được ký hiệu là A1 và A2.
Cấp nguồn: Cấp điện áp phù hợp vào cuộn dây (thường là 220V hoặc 380V).
Bước 4: Đấu nối các tiếp điểm chính
Nguồn vào: Kết nối dây nguồn 3 pha vào các tiếp điểm L1, L2, L3.
Nguồn ra: Kết nối dây tải vào các tiếp điểm T1, T2, T3. Đảm bảo dây dẫn phù hợp với dòng tải.
Bước 5: Đấu nối tiếp điểm phụ (nếu có)
Tiếp điểm phụ: Dùng để điều khiển các thiết bị bổ trợ hoặc báo trạng thái hoạt động.
Kết nối: Đấu dây từ tiếp điểm phụ tới các thiết bị như đèn báo hoặc relay phụ trợ.
Bước 6: Kiểm tra và vận hành
Kiểm tra đấu nối: Đảm bảo tất cả các dây đã được kết nối đúng theo sơ đồ và chặt chẽ.
Vận hành thử: Cấp nguồn và kiểm tra hoạt động của contactor. Các tiếp điểm phải đóng ngắt đúng cách.

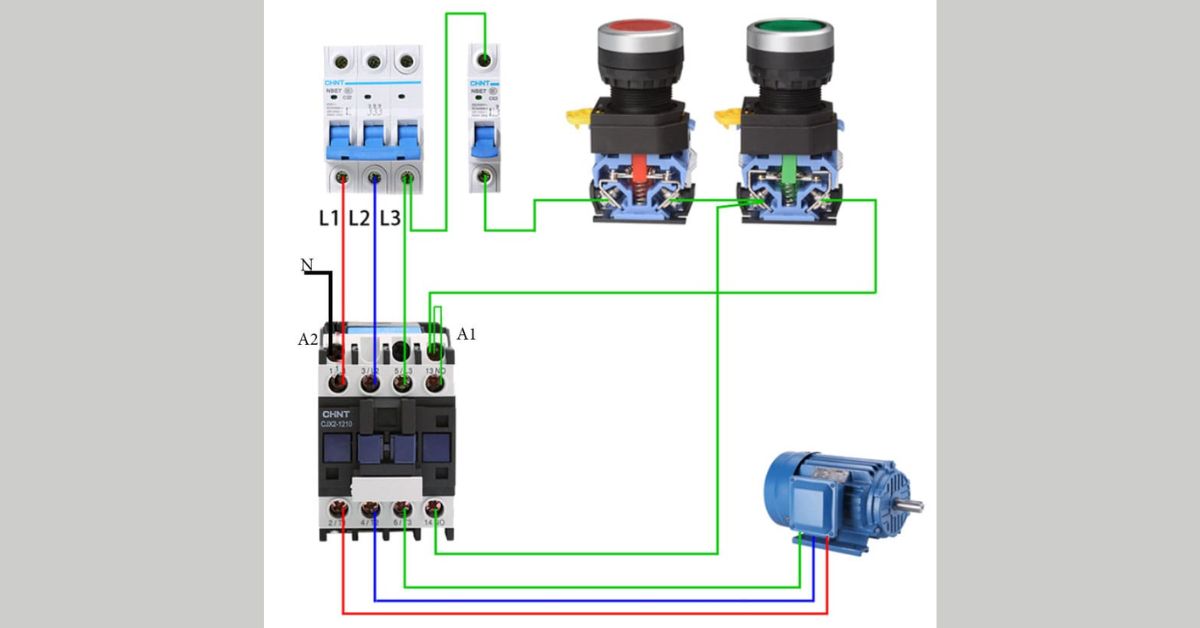

Hướng dẫn chi tiết cách đấu contactor 3 pha bài bản
4. Lưu ý khi đấu nối contactor 3 pha
An toàn điện:
Ngắt toàn bộ nguồn điện trước khi tiến hành đấu nối.
Sử dụng các dụng cụ bảo hộ như găng tay cách điện và kính bảo hộ.
Kiểm tra thông số kỹ thuật:
Đảm bảo contactor phù hợp với công suất và dòng tải của hệ thống.
Đấu dây đúng kỹ thuật:
Dây dẫn phải có tiết diện phù hợp và được cách điện tốt để tránh hiện tượng quá tải hoặc đoản mạch.
Bảo trì định kỳ:
Kiểm tra và vệ sinh các tiếp điểm thường xuyên để tránh bị oxy hóa và đảm bảo tuổi thọ của thiết bị.
Tuân thủ tiêu chuẩn:
Đảm bảo việc đấu nối tuân thủ các quy định an toàn điện và tiêu chuẩn quốc gia.

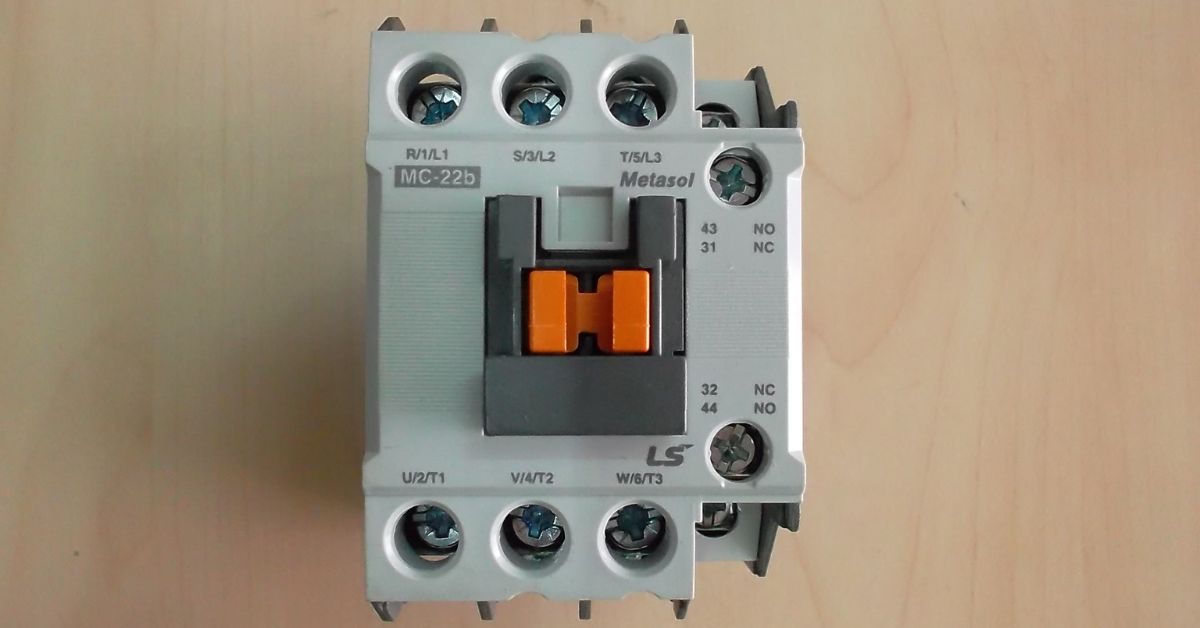

Lưu ý khi đấu nối contactor 3 pha
5. Kết luận
Contactor 3 pha là thiết bị không thể thiếu trong các hệ thống điện công nghiệp, với vai trò quan trọng trong việc điều khiển và bảo vệ các thiết bị điện. Việc đấu nối đúng kỹ thuật không chỉ đảm bảo an toàn mà còn giúp tăng hiệu suất và tuổi thọ của hệ thống. Hy vọng hướng dẫn trên sẽ giúp bạn thực hiện việc đấu nối contactor 3 pha một cách dễ dàng và hiệu quả. Nếu bạn gặp khó khăn, hãy tham khảo ý kiến của chuyên gia hoặc kỹ sư điện chuyên nghiệp.
