Điện 3 pha 4 dây là một hệ thống điện phổ biến, đặc biệt trong công nghiệp và các công trình lớn nhờ tính ổn định, hiệu suất cao và khả năng chịu tải tốt. Tuy nhiên, để sử dụng an toàn và hiệu quả, việc đấu nối điện 3 pha 4 dây đòi hỏi kiến thức chuyên môn và tuân thủ đúng quy trình kỹ thuật. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết cách đấu điện 3 pha 4 dây đảm bảo an toàn tuyệt đối.
1. Sơ lược về nguồn điện 3 pha 4 dây
Nguồn điện 3 pha 4 dây là hệ thống điện có ba dây pha và một dây trung tính. Các dây pha cung cấp dòng điện xoay chiều với điện áp giữa hai dây pha là 380V (tùy thuộc vào quốc gia) và giữa dây pha và dây trung tính là 220V. Đây là hệ thống lý tưởng cho việc truyền tải điện năng trong các công trình lớn và nhà máy, đồng thời cũng có thể được ứng dụng trong các hộ gia đình sử dụng thiết bị có công suất lớn.
Nguồn điện 3 pha 4 dây mang lại ưu điểm nổi bật như tiết kiệm dây dẫn, giảm tổn thất điện năng, và đảm bảo tính cân bằng tải trong hệ thống. Vì vậy, việc hiểu và thực hiện đúng kỹ thuật đấu nối không chỉ giúp tối ưu hóa hiệu suất mà còn hạn chế rủi ro khi vận hành.

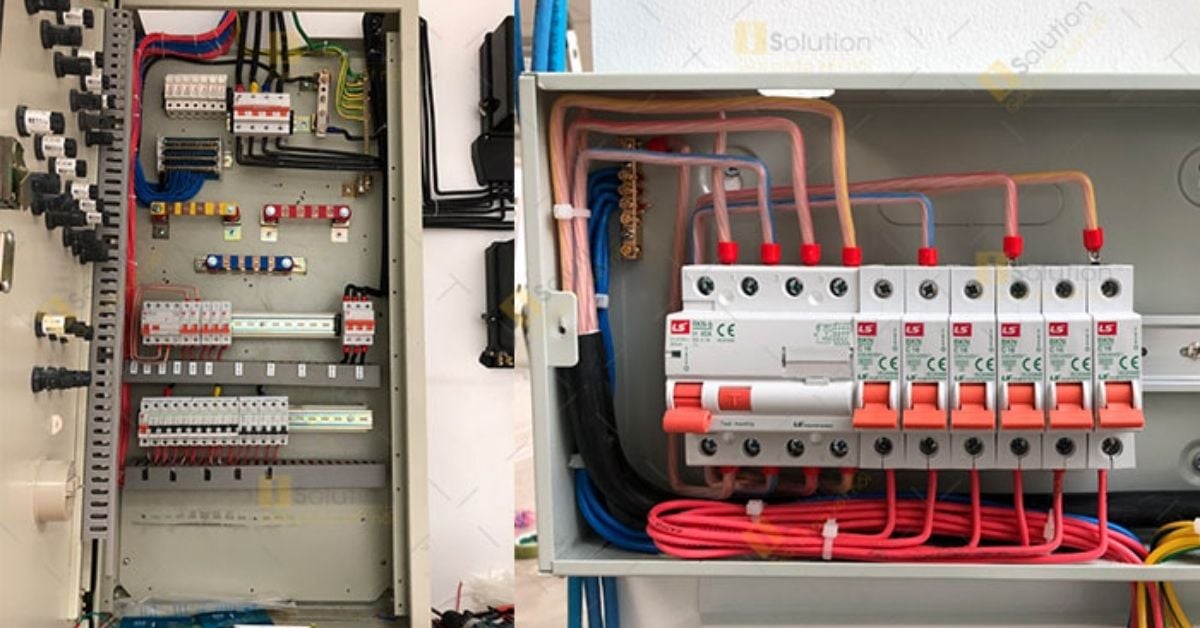

Sơ lược về nguồn điện 3 pha 4 dây
2. Những yếu tố quan trọng trong sơ đồ mạch điện 3 pha 4 dây
2.1 Nguồn điện 3 pha
Nguồn điện 3 pha là yếu tố cơ bản của hệ thống, cung cấp dòng điện với ba pha A, B, C cách nhau 120 độ. Nguồn điện này có thể được cung cấp từ máy phát điện hoặc từ lưới điện quốc gia. Sự ổn định của nguồn điện là yếu tố quan trọng để đảm bảo hoạt động của toàn bộ hệ thống.
2.2 Tải điện 3 pha
Tải điện 3 pha bao gồm các thiết bị sử dụng nguồn điện này như động cơ, máy móc công nghiệp hoặc các thiết bị điện gia dụng công suất lớn. Tải điện có thể được kết nối theo hai cách: nối sao (Star) hoặc nối tam giác (Delta), tùy thuộc vào yêu cầu của hệ thống.
2.3 Đường dây điện 3 pha
Đường dây điện 3 pha bao gồm ba dây pha và một dây trung tính, có nhiệm vụ truyền tải điện năng từ nguồn đến tải. Đường dây phải được thiết kế và lắp đặt đúng chuẩn để đảm bảo an toàn và hiệu quả với vật liệu dẫn điện có khả năng chịu tải cao và cách điện tốt.

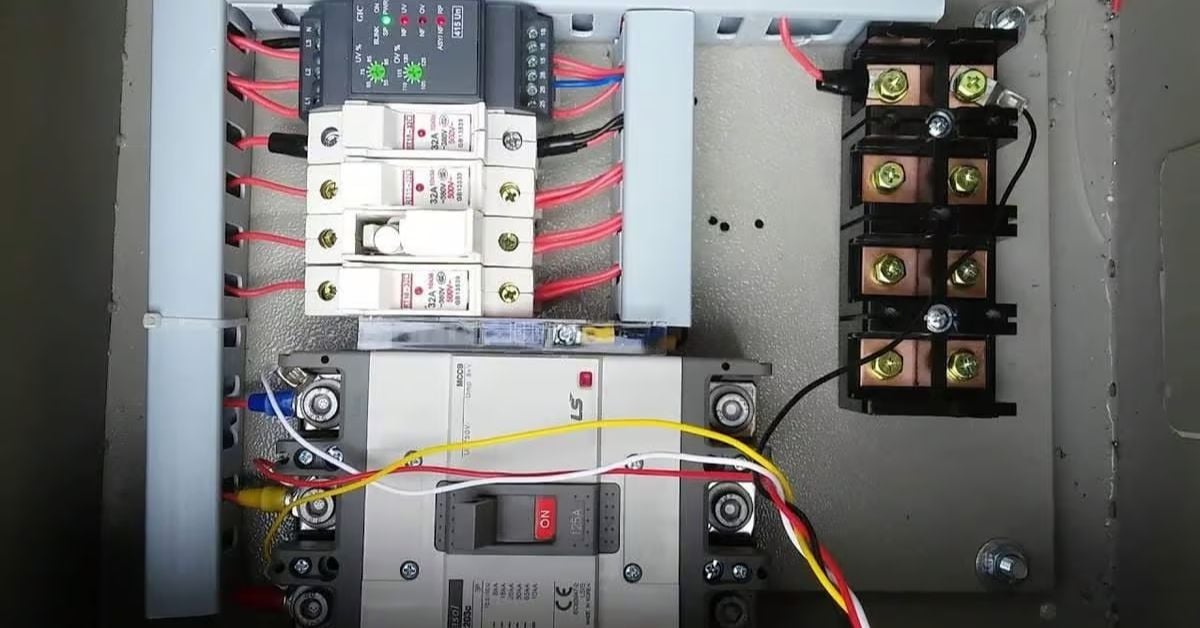

Những yếu tố quan trọng trong sơ đồ mạch điện 3 pha 4 dây
3. Cách đấu điện 3 pha 4 dây tiêu chuẩn
Bước 1: Xác định điện áp và cách nối của động cơ 3 pha
Trước tiên, cần xác định điện áp hoạt động của hệ thống, chẳng hạn 220V/380V. Điều này giúp chọn đúng cách nối động cơ, bao gồm nối sao hoặc nối tam giác. Động cơ thường có bảng thông số kỹ thuật chỉ rõ cách đấu dây phù hợp.
Bước 2: Chuẩn bị dây điện và ổ cắm 3 pha
Sau khi xác định thông số kỹ thuật, chuẩn bị dây dẫn có tiết diện phù hợp với dòng điện tải, thường được chọn dựa trên bảng tính tiết diện dây dẫn. Đồng thời, ổ cắm 3 pha cũng cần được chuẩn bị để phù hợp với tiêu chuẩn hệ thống và đảm bảo an toàn.
Bước 3: Đấu dây điện và ổ cắm 3 pha
Quá trình đấu dây bắt đầu bằng việc nối ba dây pha và dây trung tính vào ổ cắm 3 pha theo đúng thứ tự. Kiểm tra kỹ các mối nối để đảm bảo không có hiện tượng tiếp xúc lỏng lẻo. Sau đó, kết nối dây dẫn với động cơ hoặc tải điện theo sơ đồ mạch đã xác định. Cuối cùng, sử dụng thiết bị đo để kiểm tra tính liên tục và xác nhận hệ thống hoạt động đúng cách trước khi vận hành.

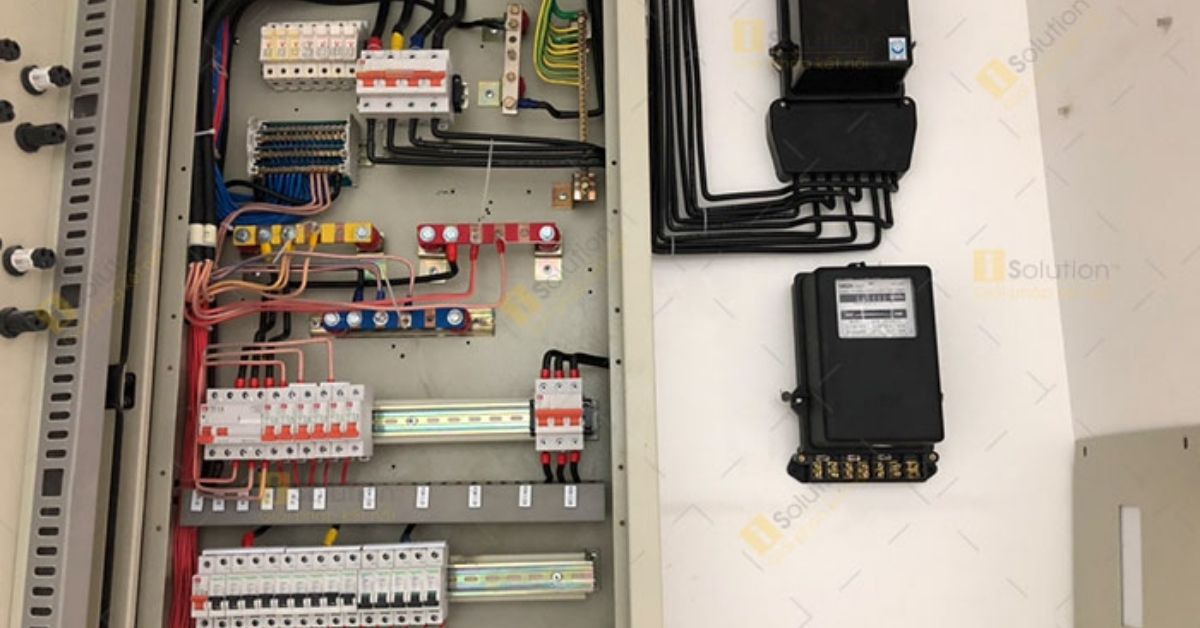

Cách đấu điện 3 pha 4 dây tiêu chuẩn
4. Những lưu ý khi tiếp xúc với nguồn điện 3 pha 4 dây
Khi làm việc với hệ thống điện 3 pha 4 dây, cần đặc biệt lưu ý một số điểm quan trọng để đảm bảo an toàn và hiệu quả. Trước tiên, hãy luôn ngắt nguồn điện trước khi thực hiện bất kỳ thao tác nào trên mạch điện để tránh nguy cơ điện giật.
Ngoài ra, việc chọn dây dẫn và thiết bị phù hợp với công suất hệ thống là rất cần thiết. Dây dẫn phải có khả năng chịu tải cao, trong khi các thiết bị như ổ cắm, cầu dao, và bộ ngắt mạch phải đạt tiêu chuẩn kỹ thuật và đảm bảo tính cách điện tốt.
Cuối cùng, hãy định kỳ kiểm tra và bảo trì hệ thống để phát hiện sớm các hư hỏng hoặc dấu hiệu bất thường. Điều này giúp đảm bảo tính ổn định và tuổi thọ của toàn bộ hệ thống điện.
Những lưu ý khi tiếp xúc với nguồn điện 3 pha 4 dây
Việc đấu điện 3 pha 4 dây đúng kỹ thuật không chỉ giúp tối ưu hóa hiệu suất sử dụng mà còn đảm bảo an toàn trong quá trình vận hành. Với những thông tin chi tiết được chia sẻ trong bài viết này, hy vọng bạn có thể tự tin thực hiện hoặc giám sát quá trình đấu nối điện 3 pha 4 dây một cách hiệu quả. Nếu không chắc chắn, đừng ngần ngại tìm đến sự hỗ trợ của các chuyên gia để đảm bảo kết quả tốt nhất. Chúc bạn thành công!
