Đấu nối đồng hồ điện là một công việc đòi hỏi kỹ thuật và sự cẩn thận cao. Sai sót trong quá trình đấu nối có thể dẫn đến nguy hiểm về điện giật, cháy nổ, thậm chí gây hư hỏng thiết bị. Bài viết này sẽ hướng dẫn bạn một cách chi tiết và an toàn về cách đấu đồng hồ điện 1 pha, giúp bạn tự tin thực hiện công việc này tại nhà, đảm bảo an toàn cho bản thân và tài sản.
1. Đồng hồ điện 1 pha là gì?
Đồng hồ điện 1 pha (còn gọi là công tơ điện 1 pha) là thiết bị dùng để đo lượng điện năng tiêu thụ của các thiết bị điện trong gia đình hoặc doanh nghiệp nhỏ sử dụng dòng điện 1 pha. Loại đồng hồ này được thiết kế phù hợp với hệ thống điện dân dụng tại Việt Nam, nơi chủ yếu sử dụng dòng điện áp 220V.
Đồng hồ điện 1 pha có khả năng ghi lại chính xác lượng điện năng tiêu thụ theo đơn vị kilowatt-giờ (kWh), giúp người dùng quản lý hóa đơn tiền điện dễ dàng hơn. Thiết bị này đóng vai trò quan trọng trong việc giám sát và tối ưu hóa tiêu thụ điện năng, đảm bảo sự minh bạch trong thanh toán.

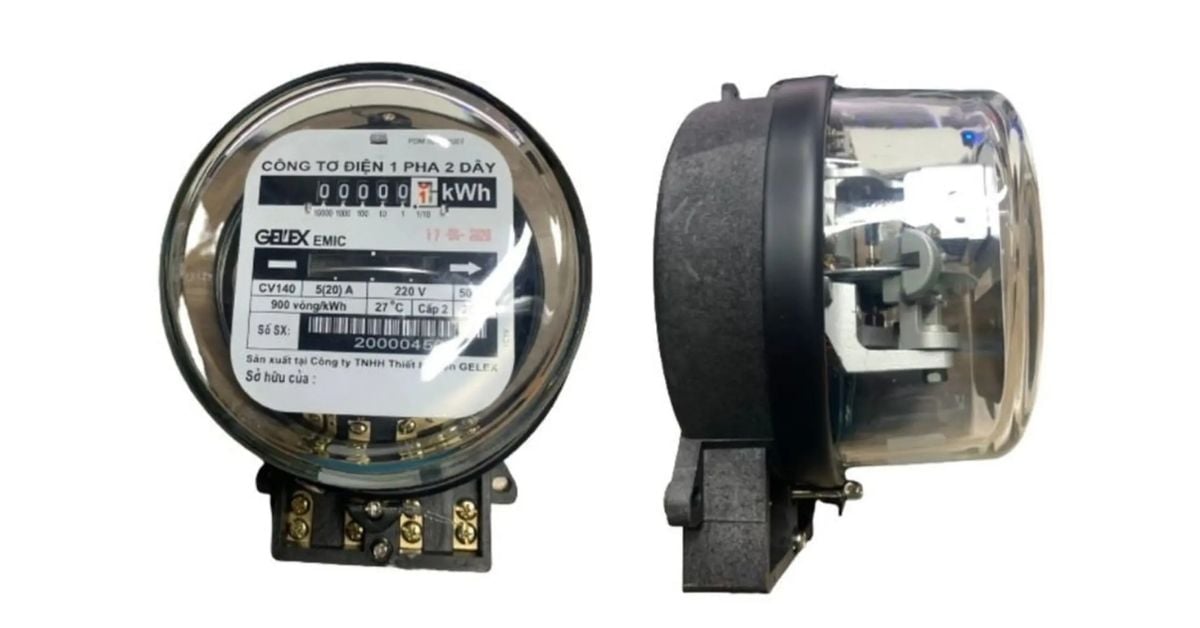

Đồng hồ điện 1 pha là gì?
2. Cấu tạo đồng hồ điện 1 pha
Đồng hồ điện 1 pha gồm các bộ phận chính sau:
Cuộn dây điện áp: Nằm song song với tải, có nhiều vòng dây nhưng tiết diện dây nhỏ. Cuộn này đo điện áp của hệ thống.
Cuộn dây dòng điện: Có ít vòng dây hơn cuộn điện áp nhưng tiết diện dây lớn hơn. Cuộn này đo dòng điện chạy qua.
Đĩa nhôm (hay đĩa quay): Nằm giữa hai cuộn dây điện áp và dòng điện. Đĩa này quay nhờ tương tác giữa từ trường do hai cuộn dây tạo ra.
Nam châm vĩnh cửu: Tạo ra từ trường tương tác với đĩa nhôm, giúp đĩa quay chính xác tỷ lệ với điện năng tiêu thụ.
Bộ truyền động cơ khí (Hộp số): Kết nối với đĩa nhôm, chuyển đổi chuyển động quay của đĩa thành số liệu hiển thị trên mặt đồng hồ, thể hiện lượng điện năng đã sử dụng.

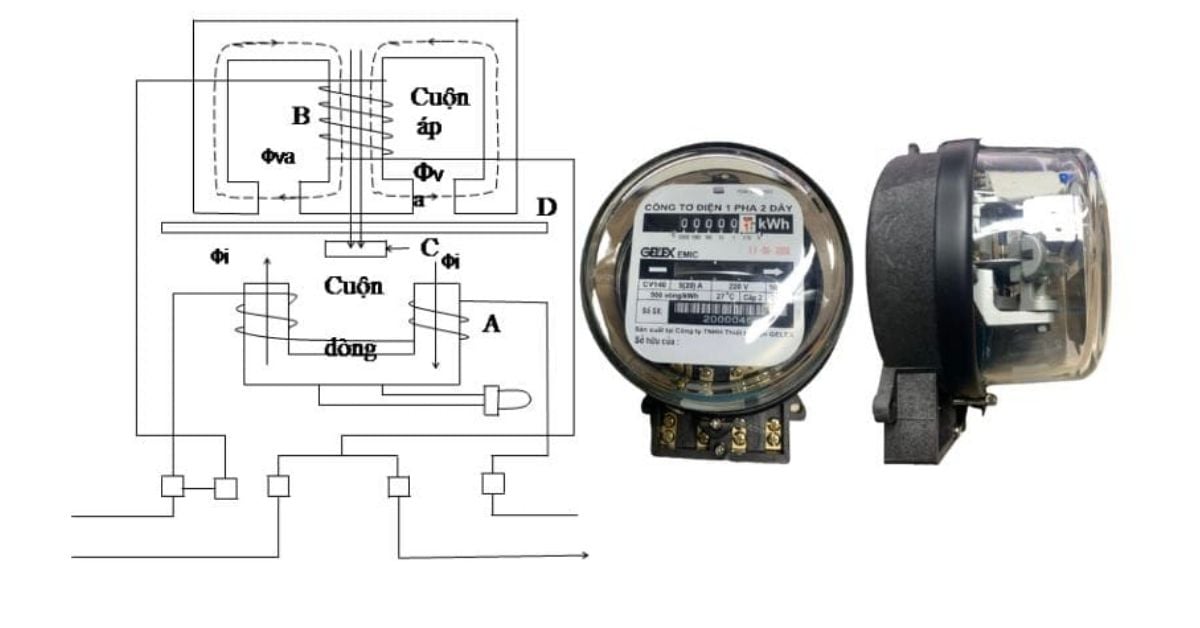

Cấu tạo đồng hồ điện 1 pha
3. Nguyên lý hoạt động đồng hồ điện 1 pha
Đồng hồ điện 1 pha hoạt động dựa trên nguyên lý điện từ. Khi có dòng điện chạy qua các thiết bị điện, dòng điện này sẽ đi qua cuộn dây dòng điện trong đồng hồ. Cuộn dây dòng điện và cuộn dây điện áp (đo điện áp) tạo ra các từ trường. Sự tương tác giữa hai từ trường này tác động lên đĩa nhôm gắn với nam châm vĩnh cửu, làm cho đĩa nhôm quay. Tốc độ quay của đĩa nhôm tỷ lệ thuận với lượng điện năng tiêu thụ. Cuối cùng, hệ thống truyền động cơ khí (hộp số) liên kết với đĩa nhôm sẽ chuyển đổi số vòng quay thành số liệu hiển thị trên mặt đồng hồ, cho biết lượng điện năng đã được sử dụng. Tóm lại, đĩa nhôm quay càng nhanh, lượng điện năng tiêu thụ càng lớn.
Nguyên lý hoạt động đồng hồ điện 1 pha
4. Ý nghĩa các thông số trên đồng hồ điện 1 pha
Trên mặt đồng hồ điện 1 pha, các thông số có ý nghĩa như sau:
220V: Điện áp hoạt động định mức của đồng hồ là 220 Volt.
10(40)A: Dòng điện định mức là 10 Ampere. Tuy nhiên, đồng hồ vẫn có thể hoạt động ở dòng điện lên đến 40 Ampere, nhưng độ chính xác sẽ không được đảm bảo và có thể gây hư hỏng đồng hồ nếu sử dụng quá tải trong thời gian dài.
450 vòng/kWh: Đĩa quay của đồng hồ sẽ quay 450 vòng để tính là tiêu thụ 1 kilowatt giờ (kWh) điện năng.
Cấp 2: Chỉ ra độ chính xác của đồng hồ thuộc cấp 2, với sai số đo lường tối đa là 2%.
50Hz: Cho biết tần số của lưới điện là 50 Hertz.

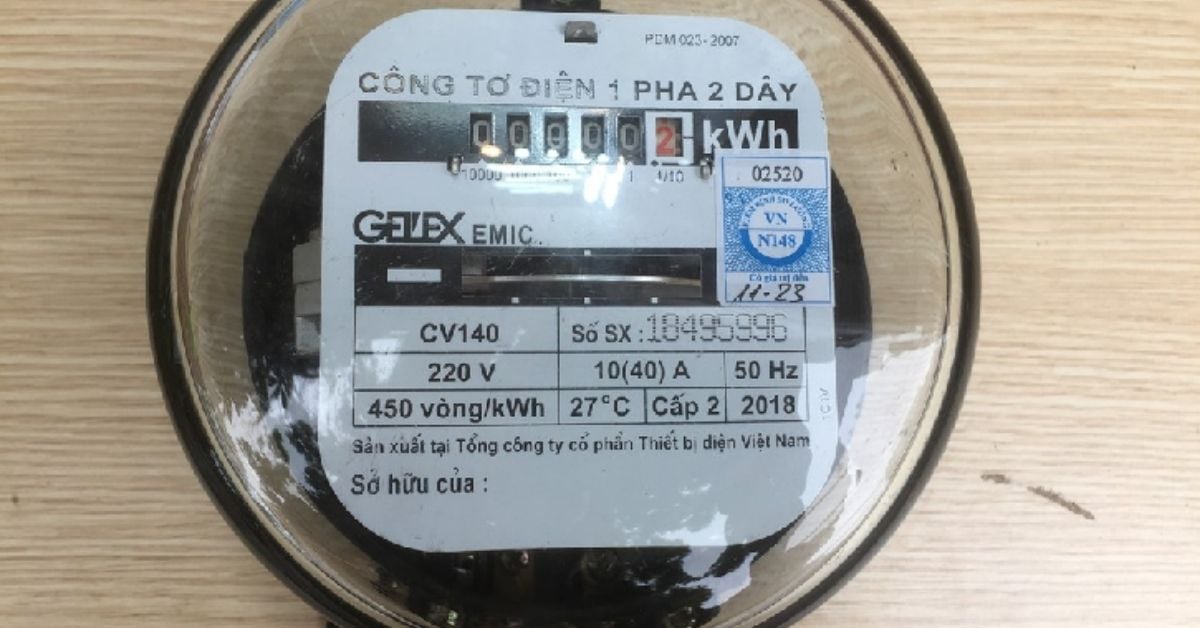

Ý nghĩa các thông số trên đồng hồ điện 1 pha
5. Cách đấu đồng hồ điện 1 pha đúng kỹ thuật

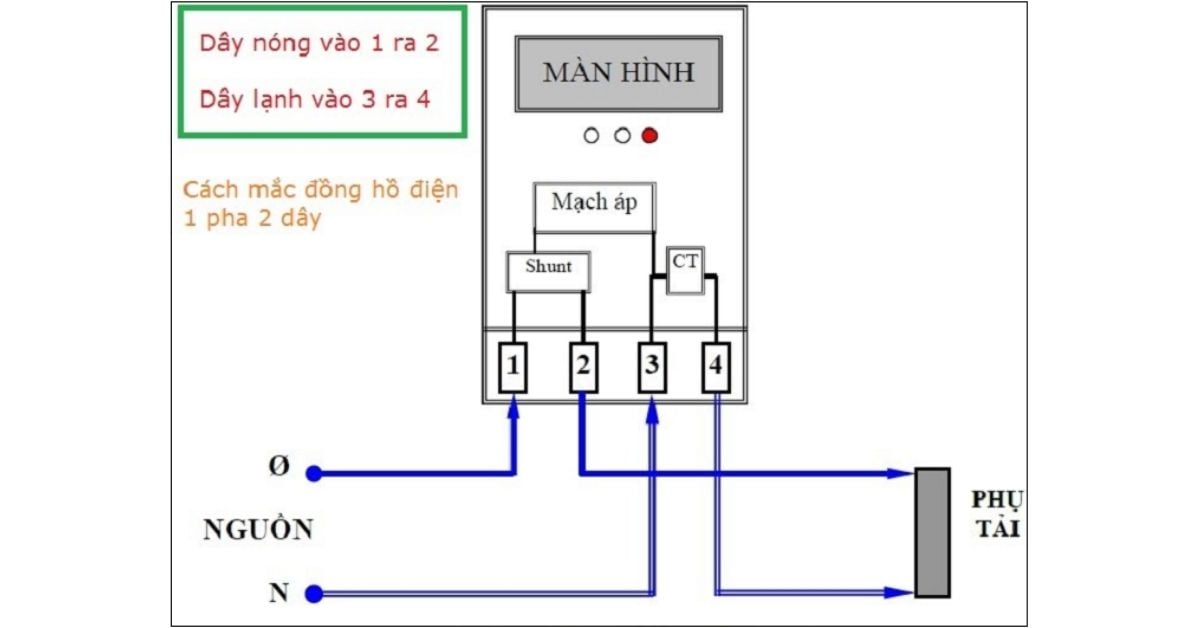

5.1 Sơ đồ đấu đồng hồ điện 1 pha
Sơ đồ đấu nối đồng hồ điện 1 pha gồm 4 dây:
Dây 1 (Vào): Dây pha (nóng) từ nguồn điện vào đồng hồ.
Dây 2 (Ra): Dây pha (nóng) từ đồng hồ ra tải (thiết bị điện).
Dây 3 (Vào): Dây trung tính từ nguồn điện vào đồng hồ.
Dây 4 (Ra): Dây trung tính từ đồng hồ ra tải (thiết bị điện).
Lưu ý quan trọng: Dây 3 và dây 4 được nối chung với nhau. Để xác định dây pha (dây nóng), bạn cần sử dụng bút thử điện. Dây làm đèn bút thử điện sáng là dây pha.
5.2 Cách đấu đồng hồ điện 1 pha
Cách đấu đồng hồ điện 1 pha rất đơn giản, thực hiện theo các bước sau:
Bước 1: Nối dây pha
Kết nối dây pha (nóng) vào đầu vào (Dây 1) và đầu ra (Dây 2) của đồng hồ.
Bước 2: Nối dây trung tính
Kết nối dây trung tính vào đầu vào (Dây 3) và đầu ra (Dây 4) của đồng hồ. Lưu ý hai dây này được nối chung với nhau ở phía đồng hồ.
Bước 3: Kết nối với Aptomat (CB)
Nối dây ra của đồng hồ (Dây 2 và Dây 4) với aptomat.
Bước 4: Kiểm tra và cấp điện
Sau khi hoàn tất, kiểm tra lại toàn bộ các kết nối rồi mới cấp điện để sử dụng.

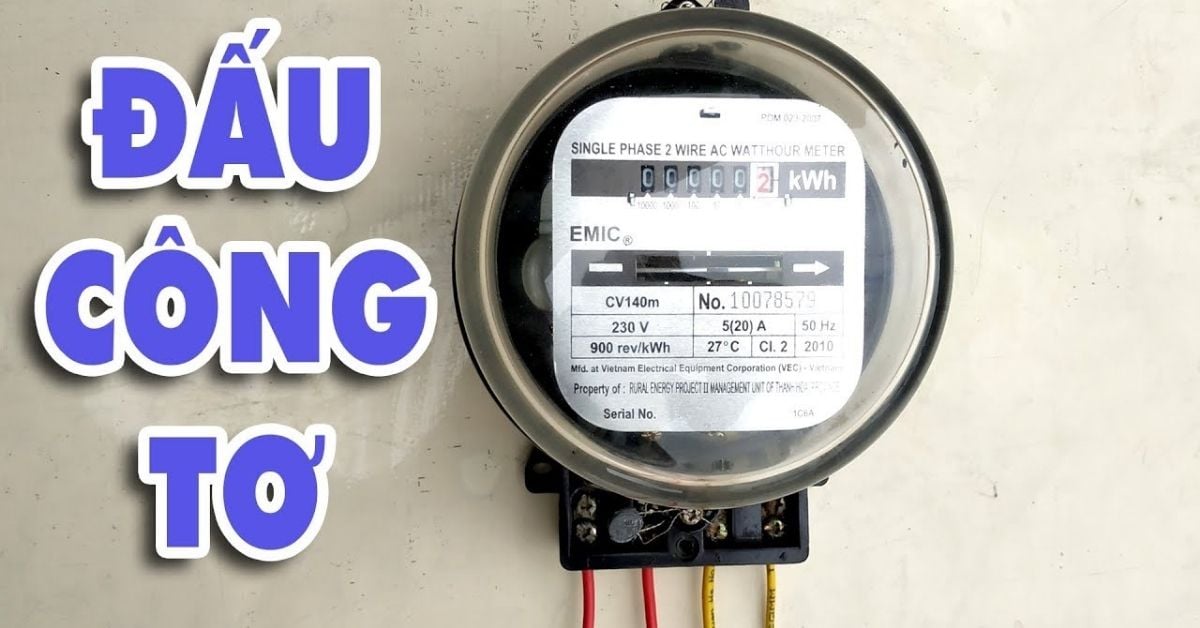

Cách đấu đồng hồ điện 1 pha đúng kỹ thuật
Đấu nối đồng hồ điện 1 pha tưởng chừng đơn giản nhưng đòi hỏi sự chính xác và cẩn thận cao để đảm bảo an toàn và hiệu quả. Hiểu rõ về cấu tạo, nguyên lý hoạt động của đồng hồ và tuân thủ đúng các bước đấu nối như hướng dẫn ở trên sẽ giúp bạn tự tin thực hiện công việc này tại nhà. Tuy nhiên, nếu bạn không có kinh nghiệm hoặc vẫn còn nghi ngờ về bất kỳ bước nào, hãy tìm kiếm sự trợ giúp từ các kỹ thuật viên điện chuyên nghiệp để đảm bảo an toàn và tránh những rủi ro không đáng có. An toàn điện luôn là ưu tiên hàng đầu!
