Máy biến áp 3 pha là thiết bị không thể thiếu trong các hệ thống điện hiện đại, đóng vai trò quan trọng trong việc chuyển đổi điện áp và đảm bảo nguồn năng lượng được truyền tải hiệu quả. Với cấu tạo đặc biệt và nguyên lý hoạt động tối ưu, máy biến áp 3 pha không chỉ hỗ trợ giảm tổn thất điện năng mà còn giúp cung cấp nguồn điện ổn định cho các ứng dụng công nghiệp, thương mại và dân dụng. Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về cấu tạo máy biến áp 3 pha, cách thức hoạt động và những ứng dụng nổi bật của nó.
1. Máy biến áp 3 pha là gì?
Máy biến áp 3 pha là thiết bị điện từ được thiết kế để biến đổi mức điện áp của dòng điện xoay chiều trong hệ thống điện 3 pha. Hệ thống điện 3 pha, thường sử dụng trong công nghiệp và lưới điện quốc gia, bao gồm ba dòng điện xoay chiều có cùng tần số và biên độ nhưng lệch pha nhau 120 độ.
Máy biến áp 3 pha có thể thay đổi điện áp từ mức thấp lên mức cao hoặc ngược lại, tùy thuộc vào yêu cầu sử dụng. Thiết bị này không chỉ tối ưu hóa việc truyền tải điện năng mà còn đảm bảo an toàn, ổn định cho các thiết bị điện sử dụng điện áp khác nhau.

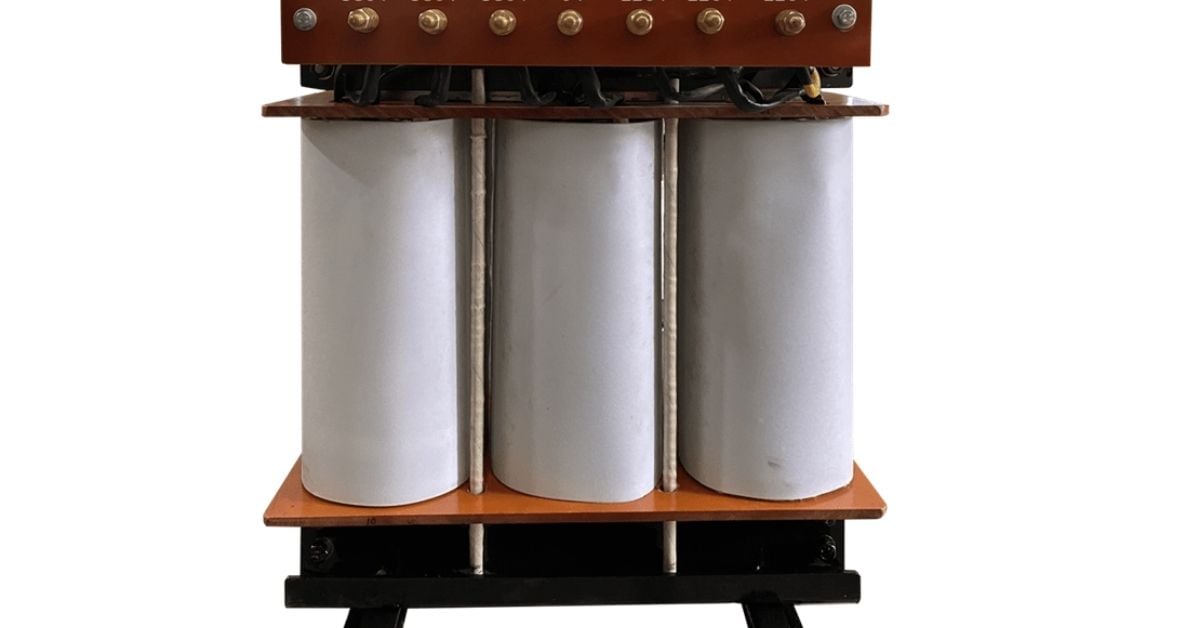

Máy biến áp 3 pha là gì?
2. Cấu tạo cơ bản của máy biến áp 3 pha
Máy biến áp 3 pha bao gồm hai thành phần chính là lõi thép và dây quấn. Những bộ phận này được thiết kế và chế tạo kỹ lưỡng để đảm bảo hiệu suất hoạt động cao và giảm tổn thất năng lượng.
2.1 Lõi thép
Lõi thép là thành phần quan trọng nhất của máy biến áp 3 pha, có chức năng dẫn từ thông. Nó được làm từ các lá thép silic mỏng ghép sát vào nhau, giúp giảm tổn thất do dòng điện xoáy. Lõi thép thường có dạng hình chữ nhật hoặc tròn, với cấu trúc ba trụ tương ứng với ba pha.
Lõi thép không chỉ đảm bảo khả năng dẫn từ tốt mà còn giúp giảm tiếng ồn khi máy hoạt động. Việc ghép các lá thép mỏng cũng góp phần hạn chế nhiệt độ tăng cao, kéo dài tuổi thọ của máy.
2.2 Dây quấn 3 pha
Dây quấn là thành phần tạo ra điện áp biến đổi. Dây quấn được làm từ dây đồng hoặc nhôm cách điện, được quấn quanh lõi thép theo số vòng nhất định. Mỗi pha của máy biến áp có hai cuộn dây: cuộn dây sơ cấp và cuộn dây thứ cấp.
Số vòng dây giữa cuộn sơ cấp và thứ cấp xác định tỉ lệ biến đổi điện áp của máy biến áp. Dây quấn cần được bố trí và cách điện cẩn thận để đảm bảo an toàn và hiệu quả hoạt động trong điều kiện điện áp cao.

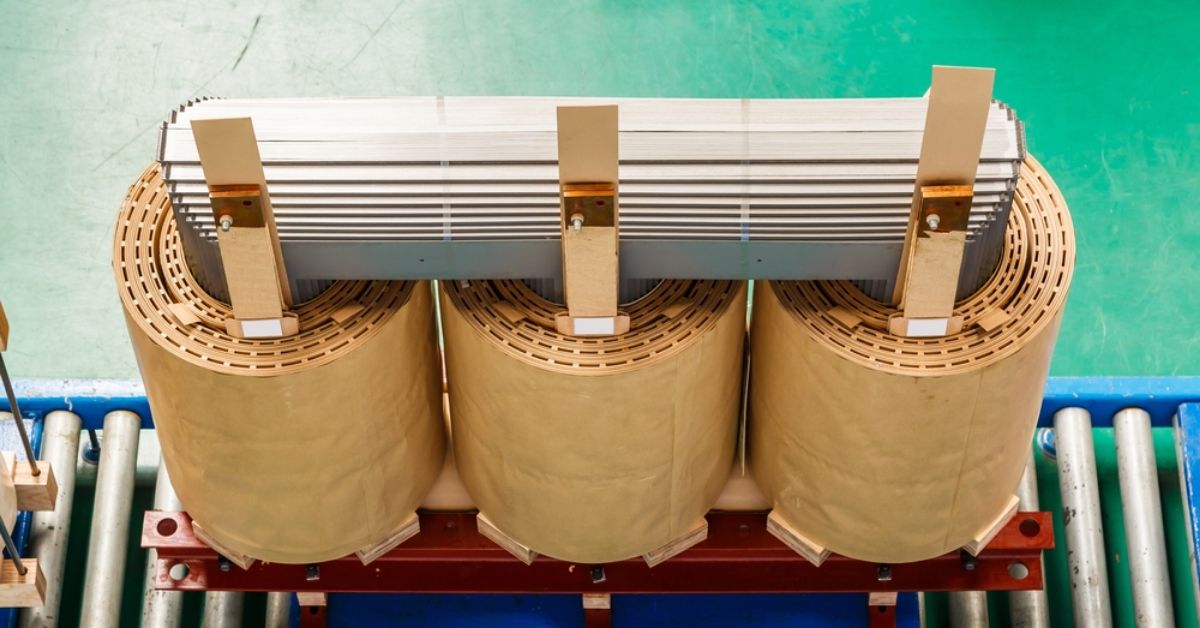

Cấu tạo cơ bản của máy biến áp 3 pha
3. Nguyên lý hoạt động của máy biến áp 3 pha
Máy biến áp 3 pha hoạt động dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện xoay chiều chạy qua cuộn dây sơ cấp, nó tạo ra từ trường biến thiên trong lõi thép. Từ trường này gây ra sức điện động cảm ứng trong cuộn dây thứ cấp.
Đối với máy biến áp 3 pha, từ trường biến thiên của từng pha sẽ đồng bộ và lệch pha nhau 120 độ. Từ đó, điện áp ở cuộn dây thứ cấp cũng tuân theo quy luật tương tự, tạo thành hệ thống điện 3 pha đầu ra.
Tỉ lệ giữa điện áp đầu vào và đầu ra của máy biến áp được xác định bởi số vòng dây của cuộn sơ cấp và cuộn thứ cấp. Điều này giúp máy biến áp chuyển đổi điện áp linh hoạt, phù hợp với từng mục đích sử dụng.

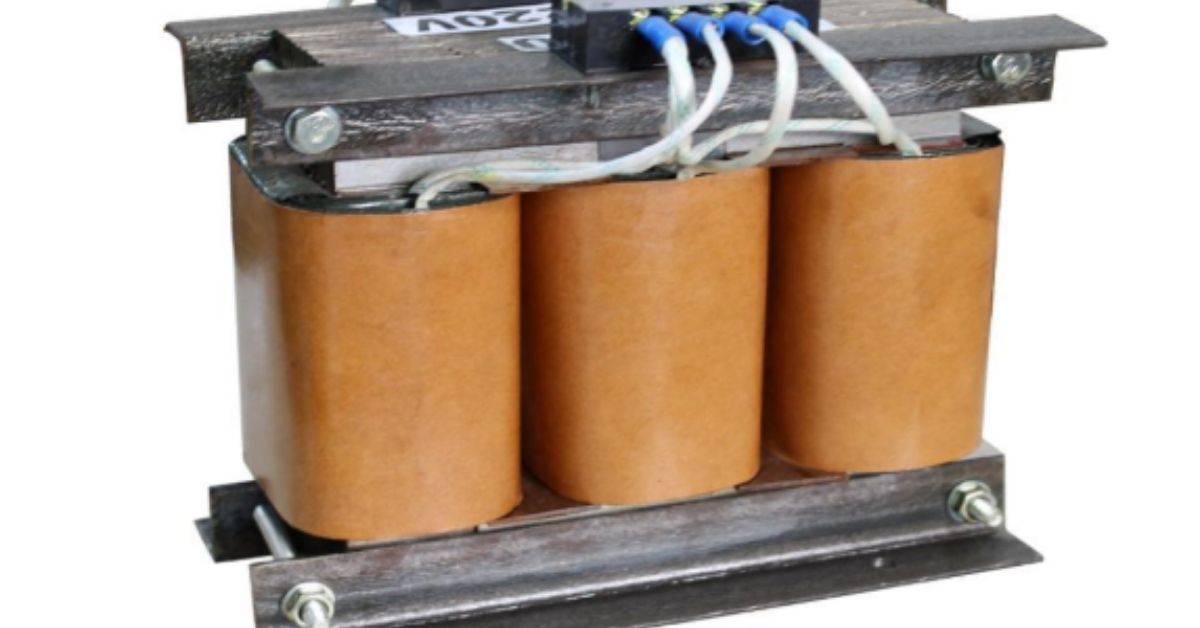

Nguyên lý hoạt động của máy biến áp 3 pha
4. Một số loại biến áp 3 pha phổ
4.1 Biến áp 3 pha tự ngẫu
Biến áp 3 pha tự ngẫu có thiết kế đơn giản với chỉ một cuộn dây, được sử dụng chung cho cả sơ cấp và thứ cấp. Tại các điểm khác nhau trên cuộn dây, người ta lấy ra các mức điện áp khác nhau, tùy thuộc vào tỉ lệ quấn dây.
Ưu điểm của biến áp 3 pha tự ngẫu là kích thước nhỏ gọn, giá thành thấp và hiệu suất cao. Tuy nhiên, do không cách ly giữa cuộn sơ cấp và thứ cấp, loại biến áp này có nguy cơ gây mất an toàn khi xảy ra sự cố điện.
4.2 Biến áp 3 pha cách ly
Biến áp 3 pha cách ly có cấu trúc gồm hai cuộn dây riêng biệt cho sơ cấp và thứ cấp, giúp cách ly hoàn toàn hai mạch điện. Điều này mang lại mức độ an toàn cao hơn, giảm nguy cơ rò điện hoặc chạm chập.
Mặc dù có kích thước lớn hơn và giá thành cao hơn, biến áp 3 pha cách ly thường được sử dụng trong các ứng dụng yêu cầu độ an toàn và ổn định cao, chẳng hạn như trong các hệ thống điện công nghiệp hoặc y tế.

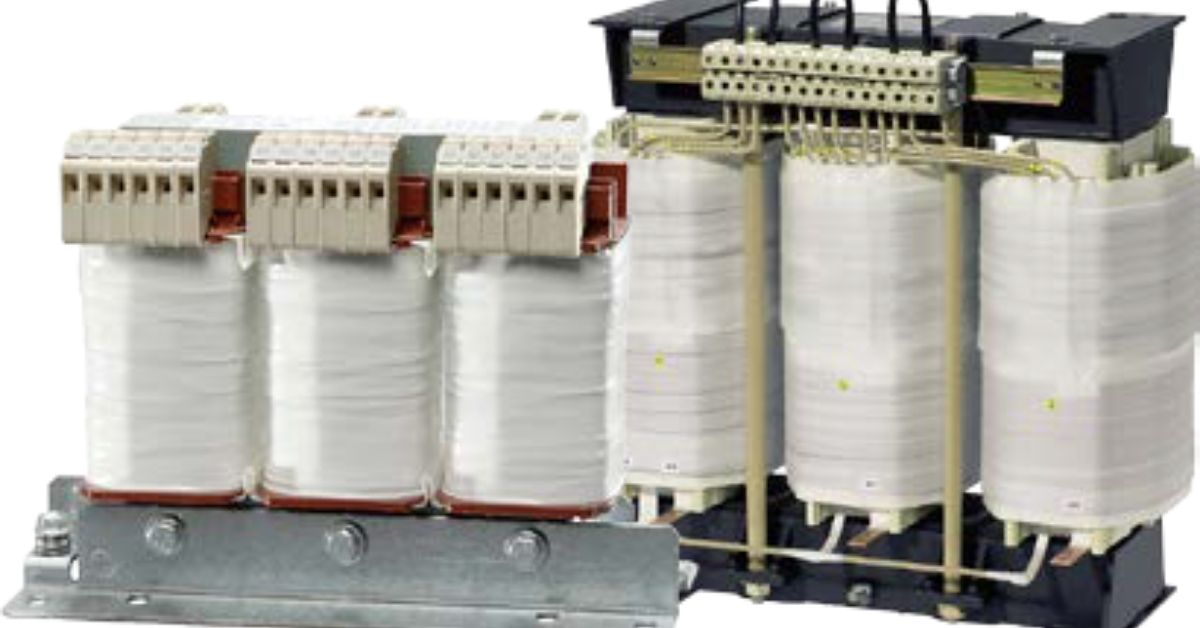

Một số loại biến áp 3 pha phổ
5. Ứng dụng của máy biến áp 3 pha
Máy biến áp 3 pha được sử dụng rộng rãi trong nhiều lĩnh vực, từ công nghiệp, thương mại đến dân dụng.
Trong công nghiệp, máy biến áp 3 pha là thành phần không thể thiếu trong các nhà máy, khu công nghiệp, nơi sử dụng lượng lớn thiết bị tiêu thụ điện 3 pha. Nó giúp đảm bảo cung cấp điện năng ổn định và giảm tổn thất trong quá trình truyền tải.
Trong lĩnh vực thương mại và dân dụng, máy biến áp 3 pha cung cấp nguồn điện cho các tòa nhà cao tầng, trung tâm thương mại và các hệ thống điện mặt trời. Nhờ khả năng điều chỉnh điện áp linh hoạt, máy biến áp 3 pha đáp ứng được nhiều yêu cầu khác nhau, từ cấp nguồn cho các thiết bị gia dụng đến vận hành hệ thống công suất lớn.
Hy vọng thông qua bài viết này, bạn đã có cái nhìn rõ ràng và chi tiết hơn về máy biến áp 3 pha, từ cấu tạo, nguyên lý hoạt động cho đến các loại phổ biến và ứng dụng thực tiễn. Việc hiểu rõ về máy biến áp 3 pha sẽ giúp bạn lựa chọn và sử dụng thiết bị này một cách tối ưu, góp phần nâng cao hiệu suất và độ bền cho hệ thống điện của mình.
