Công tắc tơ 3 pha là một thiết bị điện quan trọng trong các hệ thống điện công nghiệp, được sử dụng để điều khiển và bảo vệ các thiết bị điện khi hoạt động với nguồn điện 3 pha. Đây là thiết bị không thể thiếu trong các máy móc và dây chuyền sản xuất hiện đại, giúp tăng tính an toàn và độ bền cho các thiết bị điện. Trong bài viết này, chúng ta sẽ cùng tìm hiểu về công tắc tơ 3 pha, cấu tạo và nguyên lý hoạt động của thiết bị này.
1. Công tắc tơ 3 pha là gì?
Công tắc tơ 3 pha (hay Contactor 3 pha, khởi động từ 3 pha) là thiết bị đóng cắt mạch điện 3 pha dùng trong công nghiệp và dân dụng. Thiết bị này có 3 cực, mỗi cực điều khiển một pha, giúp đóng cắt, đảo chiều và bảo vệ quá tải (khi kết hợp với rơle nhiệt) cho các động cơ như máy bơm, quạt công nghiệp… Nó hoạt động với nguồn điện xoay chiều 3 pha (220V/240V/380V/480V).

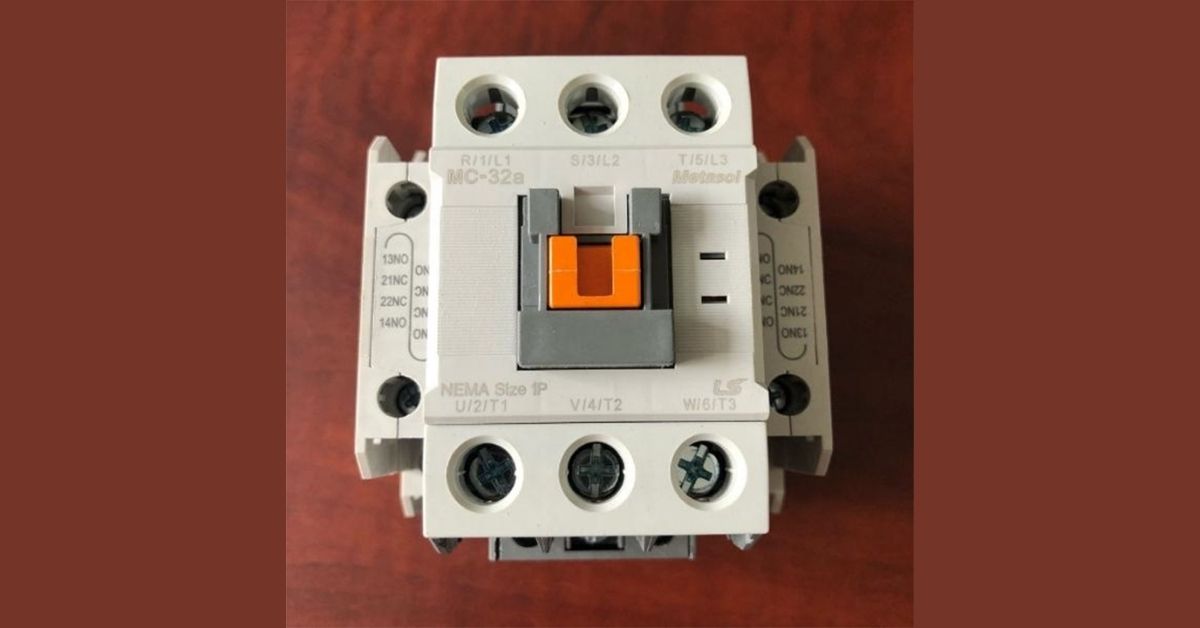

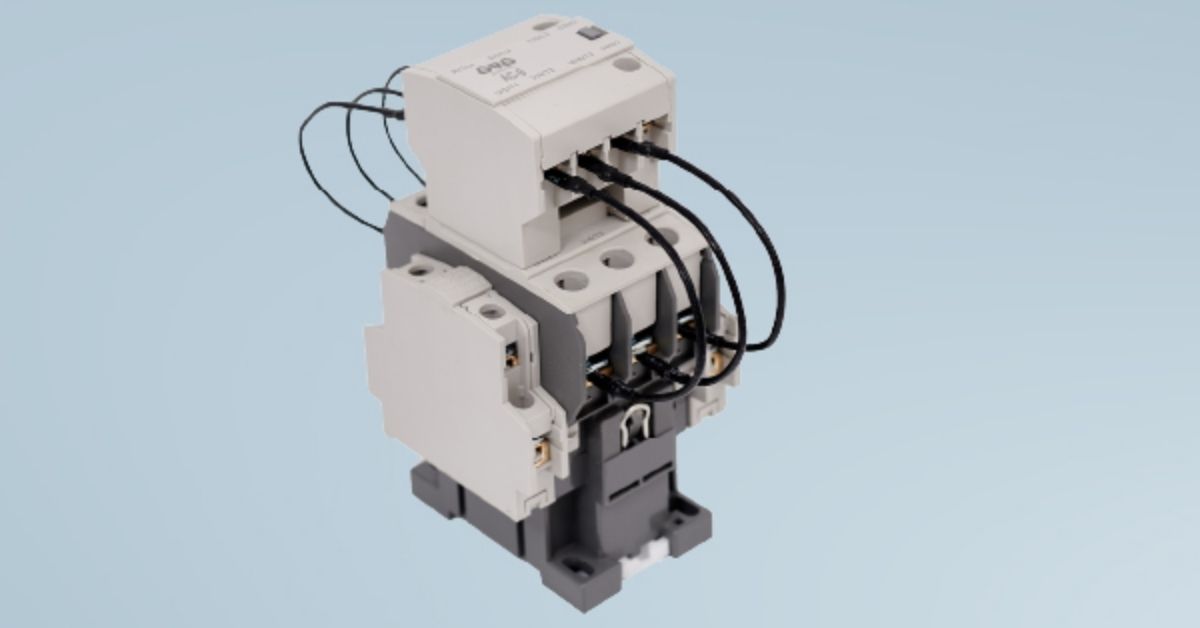

Công tắc tơ 3 pha
2. Cấu tạo công tắc tơ 3 pha

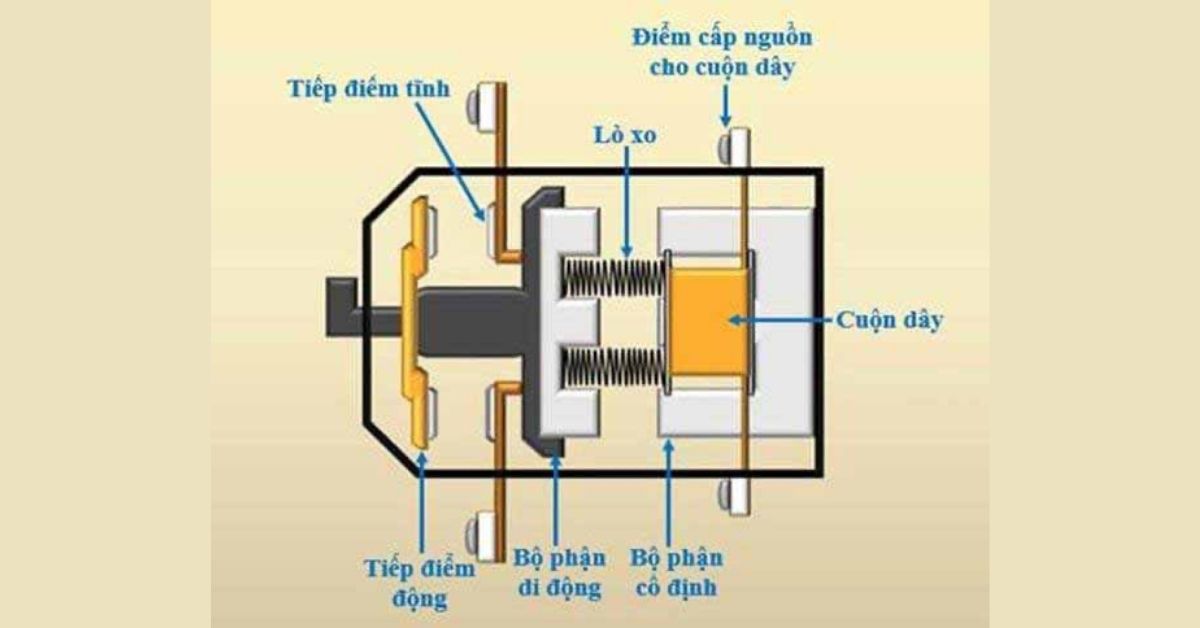

Cấu tạo công tắc tơ 3 pha bao gồm các thành phần chủ yếu: hệ thống cuộn cảm (ba cuộn dây độc lập cho ba pha R, S, T), cơ cấu từ điện (với cuộn dây đồng quấn quanh lõi thép, tích hợp lò xo), cơ cấu truyền động cơ khí (đảm bảo hoạt động chính xác của tiếp điểm), thiết bị dập hồ quang (giảm thiểu tác hại của hồ quang điện), và hệ thống tiếp điểm (tiếp điểm chính công suất cao – chịu dòng điện hàng nghìn ampe – và tiếp điểm phụ công suất thấp – dòng điện dưới 5A). Khác biệt với công tắc tơ một pha, công tắc tơ ba pha sở hữu 3 cực và 3 tiếp điểm chính độc lập.
Cấu tạo công tắc tơ 3 pha
3. Nguyên lý hoạt động của công tắc tơ 3 pha

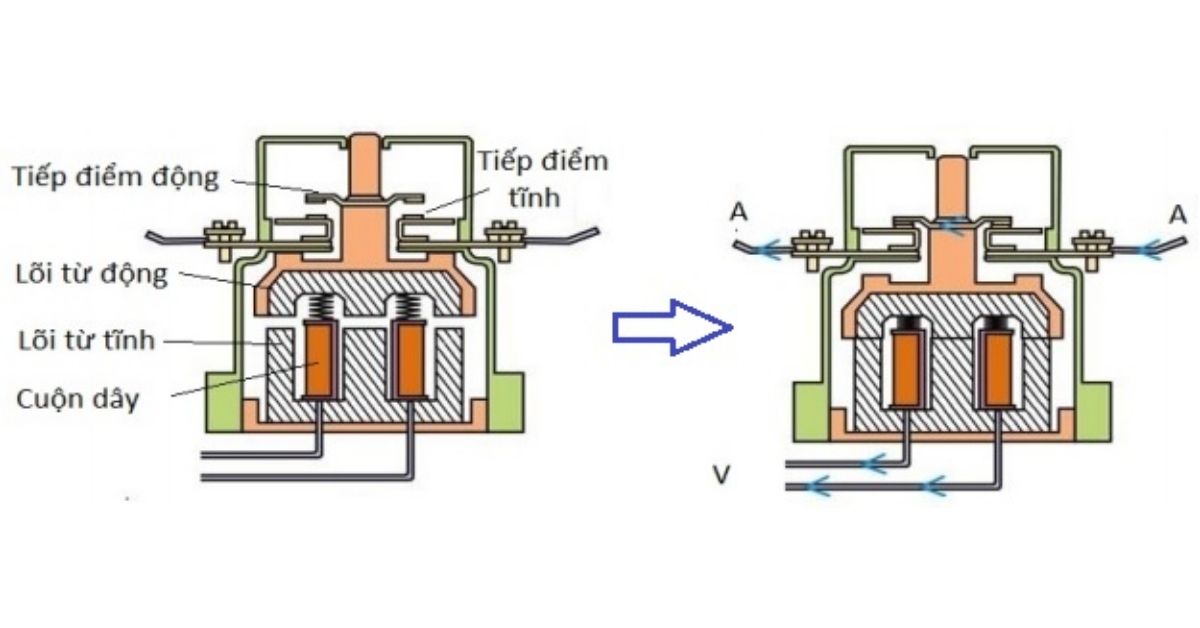

Công tắc tơ 3 pha vận hành dựa trên nguyên tắc điện từ. Một tín hiệu điều khiển kích hoạt dòng điện trong cuộn hút, sinh ra từ trường và đóng hệ thống tiếp điểm chính (ba tiếp điểm cho ba pha), kết nối nguồn điện với tải. Khi tín hiệu điều khiển ngưng, từ trường suy giảm, tiếp điểm chính được mở bằng cơ cấu lò xo, ngắt mạch điện. Hệ thống tiếp điểm phụ NO/NC được tích hợp để điều khiển mạch phụ trợ và phản hồi trạng thái hoạt động. Để bảo vệ quá tải nhiệt, thiết bị thường được kết hợp với rơle nhiệt, giúp ngắt mạch tự động khi phát hiện sự cố.
Nguyên lý hoạt động của công tắc tơ 3 pha
4. Cách đấu nối công tắc tơ 3 pha
Ba tiếp điểm vào của công tắc tơ được nối với nguồn điện, ba tiếp điểm ra nối với động cơ. Bộ hẹn giờ (timer) được đấu với cuộn hút. Khi aptomat đóng và nhấn nút "On", mạch điều khiển cấp điện cho cuộn hút, đóng tiếp điểm (từ thường mở sang thường đóng), cho phép động cơ hoạt động. Nhấn nút "Off" sẽ ngắt mạch điều khiển, cuộn hút mất điện, tiếp điểm trở về trạng thái mở, động cơ dừng.
Cách đấu nối công tắc tơ 3 pha
5. Ứng dụng của công tắc tơ 3 pha
Công tắc tơ 3 pha là thiết bị đóng cắt điện 3 pha thiết yếu trong ngành điện công nghiệp và tự động hóa. Ứng dụng trải rộng trong các lĩnh vực: xây dựng (dân dụng và công nghiệp), quản lý năng lượng trong nhà máy, văn phòng, tòa nhà cao tầng, dây chuyền sản xuất, và các cơ sở thương mại, y tế. Chức năng chính là điều khiển thiết bị điện công suất lớn (động cơ, hệ thống điều hòa) và đảm bảo an toàn vận hành bằng cách bảo vệ quá tải và quá áp.

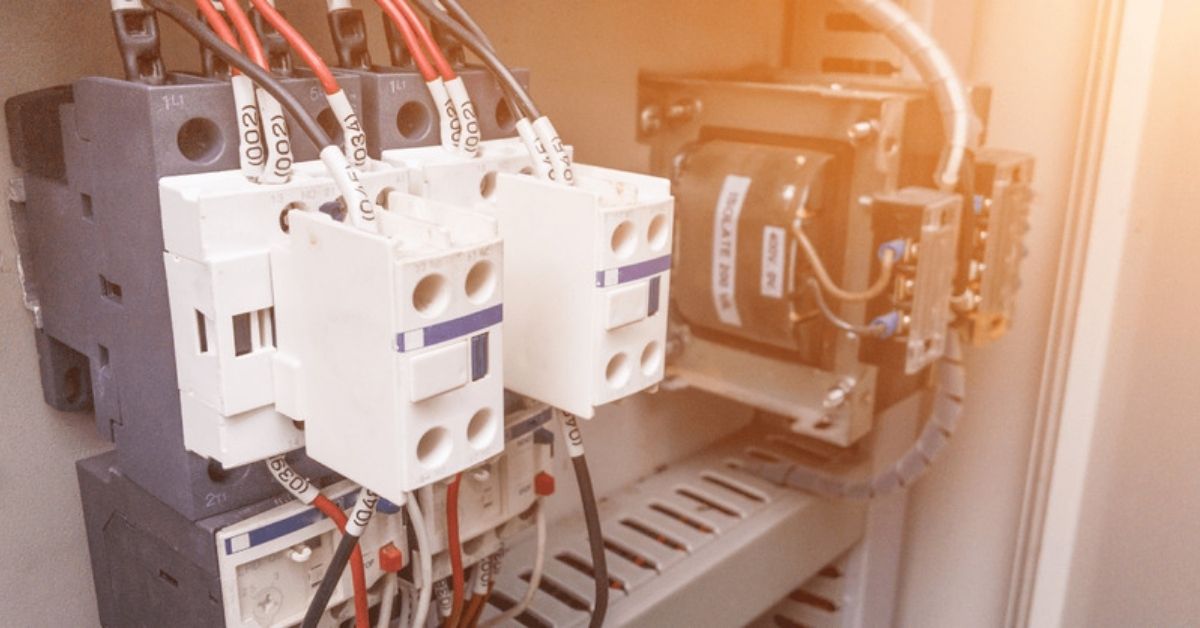

Ứng dụng của công tắc tơ 3 pha
Qua bài viết này, có thể thấy rằng công tắc tơ 3 pha không chỉ là một thiết bị điện đơn thuần mà còn là một phần không thể thiếu trong nhiều hệ thống điện hiện đại. Để đảm bảo an toàn và hiệu quả vận hành, bạn hãy luôn lựa chọn công tắc tơ 3 pha từ các thương hiệu uy tín, tuân thủ đúng hướng dẫn lắp đặt và bảo trì định kỳ. Nếu không có kinh nghiệm, hãy nhờ đến sự hỗ trợ của các chuyên gia điện.
