Công tơ điện là thiết bị quen thuộc trong mỗi hộ gia đình và doanh nghiệp, đóng vai trò then chốt trong việc đo lường lượng điện năng tiêu thụ. Hiểu rõ về cấu tạo, nguyên lý hoạt động, ký hiệu của công tơ điện và các loại công tơ khác nhau sẽ giúp chúng ta sử dụng điện năng hiệu quả và tiết kiệm hơn. Bài viết này sẽ cung cấp kiến thức toàn diện về công tơ điện, từ cơ bản đến nâng cao.
1. Công tơ điện là gì ?
Công tơ điện, hay còn gọi là đồng hồ điện, là thiết bị đo lường dùng để xác định lượng điện năng tiêu thụ trong một hệ thống cụ thể. Thông qua đó, người dùng có thể giám sát mức độ tiêu thụ điện năng, đồng thời giúp nhà cung cấp điện tính toán chính xác chi phí sử dụng điện. Thiết bị này không chỉ phổ biến trong các hộ gia đình mà còn được sử dụng rộng rãi trong ngành công nghiệp và thương mại.

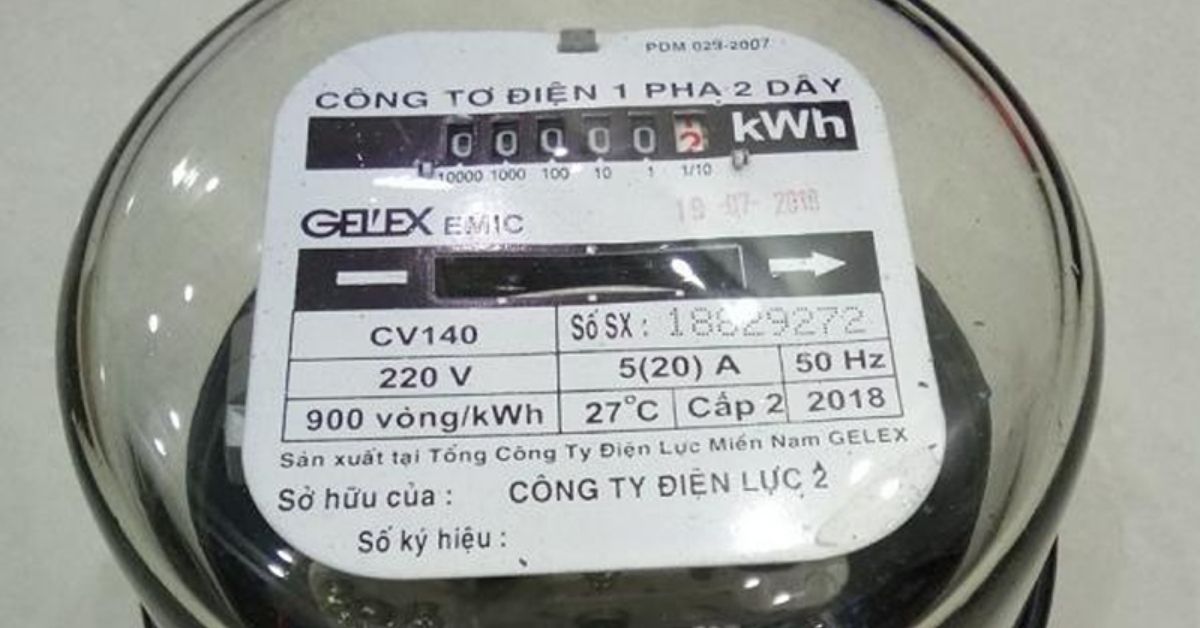

Công tơ điện là gì ?
2. Cấu tạo của công tơ điện
Công tơ điện được thiết kế với cấu trúc đơn giản nhưng tinh tế, bao gồm các bộ phận chính như cuộn dây điện áp, cuộn dây dòng điện, đĩa nhôm, nam châm vĩnh cửu, cơ cấu chỉ thị và các chi tiết cơ khí khác.
Cuộn dây điện áp và cuộn dây dòng điện: Hai thành phần này tạo ra từ trường khi dòng điện chạy qua, giúp đo lường chính xác điện năng tiêu thụ.
Đĩa nhôm: Đĩa này quay dưới tác động của từ trường do cuộn dây tạo ra. Tốc độ quay của đĩa tỷ lệ thuận với lượng điện năng tiêu thụ.
Nam châm vĩnh cửu: Có nhiệm vụ tạo lực hãm, giúp ổn định tốc độ quay của đĩa nhôm và đảm bảo độ chính xác trong đo lường.
Cơ cấu chỉ thị: Hiển thị kết quả đo lường dưới dạng số liệu để người dùng dễ dàng theo dõi.

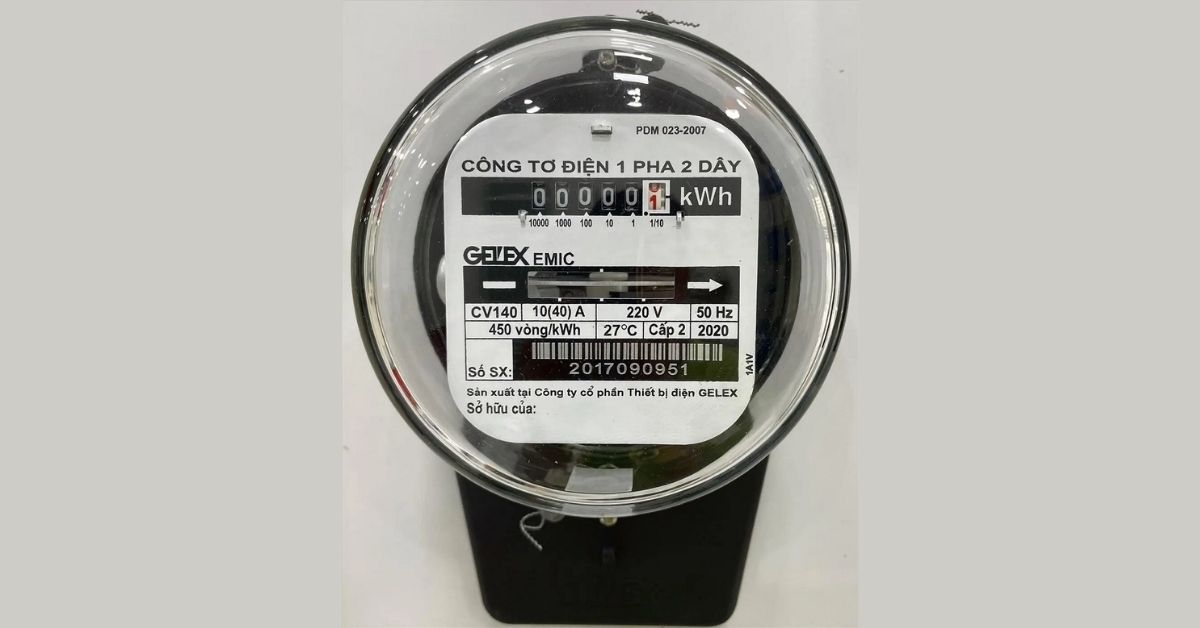

Cấu tạo của công tơ điện
3. Nguyên lý hoạt động của công tơ điện
Công tơ điện hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi dòng điện chạy qua cuộn dây dòng điện và cuộn dây điện áp, từ trường xoay chiều được tạo ra. Từ trường này tương tác với đĩa nhôm, làm đĩa quay. Tốc độ quay của đĩa nhôm tỷ lệ thuận với điện năng tiêu thụ, giúp công tơ đo lường chính xác mức tiêu thụ điện.
Kết quả đo lường sau đó được hiển thị trên cơ cấu chỉ thị, cho phép người dùng theo dõi dễ dàng. Nguyên lý hoạt động này giúp công tơ điện duy trì độ chính xác cao và bền bỉ trong nhiều điều kiện môi trường khác nhau.

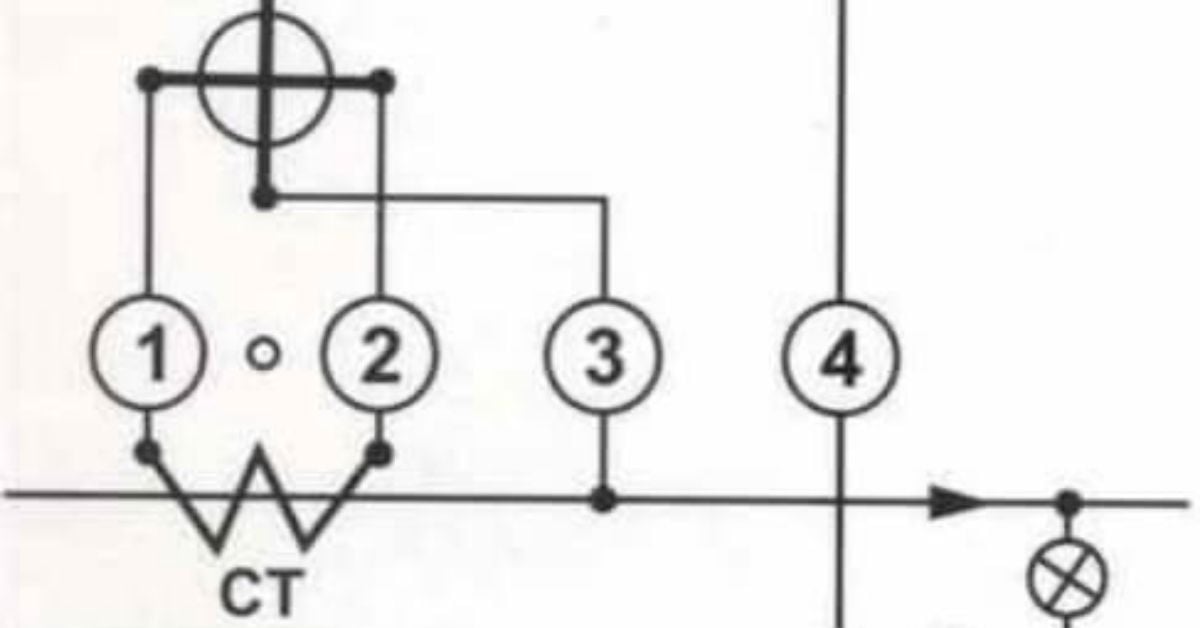

Nguyên lý hoạt động của công tơ điện
4. Ký hiệu công tơ điện
Hiểu rõ ký hiệu của công tơ điện là điều cần thiết để sử dụng và lắp đặt thiết bị đúng cách. Trên mỗi công tơ điện, các ký hiệu thường được in rõ ràng để cung cấp thông tin quan trọng:
U (điện áp định mức): Thể hiện mức điện áp mà công tơ có thể hoạt động ổn định, thường là 220V hoặc 380V.
I (dòng điện định mức): Biểu thị dòng điện tối đa mà công tơ có thể chịu đựng, ví dụ 10A hay 40A.
f (tần số): Thường là 50Hz, phù hợp với hệ thống điện tại Việt Nam.
Kh (hằng số công tơ): Cho biết số vòng quay của đĩa nhôm tương ứng với một kilowatt-giờ (kWh).
Class (cấp chính xác): Phản ánh mức độ sai số trong quá trình đo lường, ví dụ Class 1 hoặc Class 2.
Những ký hiệu này giúp người dùng nắm bắt thông tin quan trọng và lựa chọn công tơ phù hợp với nhu cầu sử dụng.

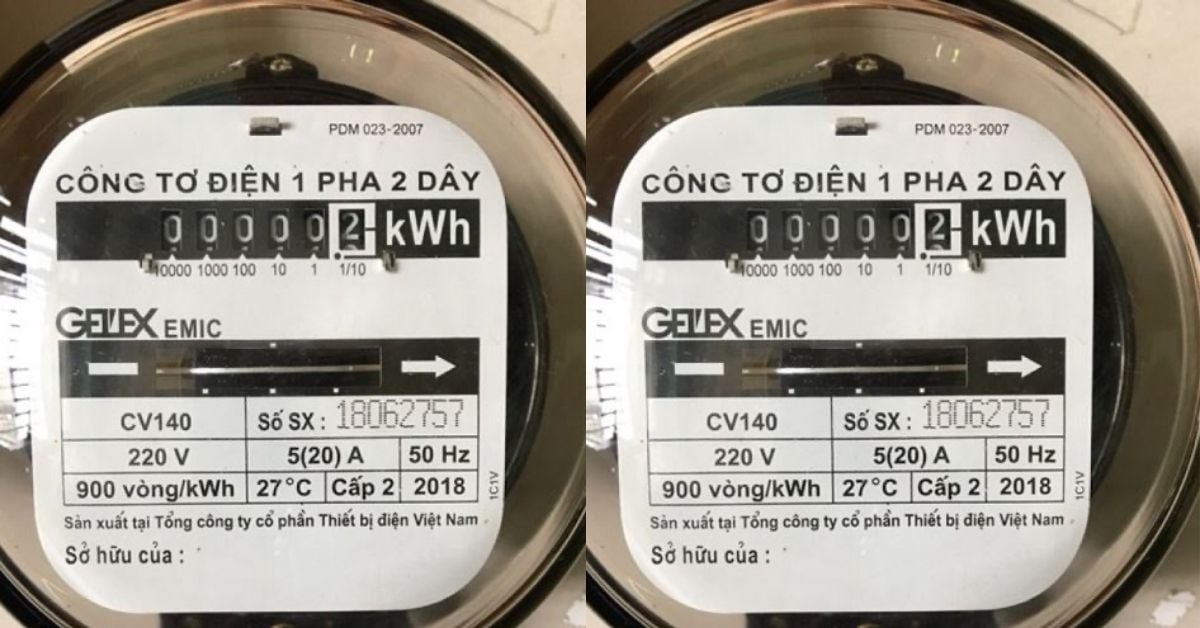

Ký hiệu công tơ điện
5. Phân loại công tơ điện
Công tơ điện được phân loại dựa trên nhiều tiêu chí khác nhau để đáp ứng đa dạng nhu cầu sử dụng.
Theo loại dòng điện: Gồm công tơ điện 1 pha và công tơ điện 3 pha. Công tơ 1 pha phù hợp cho hộ gia đình, trong khi công tơ 3 pha thường dùng trong công nghiệp và thương mại.
Theo nguyên lý hoạt động: Bao gồm công tơ điện cơ (hoạt động dựa trên cơ chế quay của đĩa nhôm) và công tơ điện tử (sử dụng cảm biến và vi mạch để đo lường).
Theo công dụng: Có công tơ đo lường riêng lẻ và công tơ đa chức năng, chẳng hạn công tơ đo điện năng và công suất.

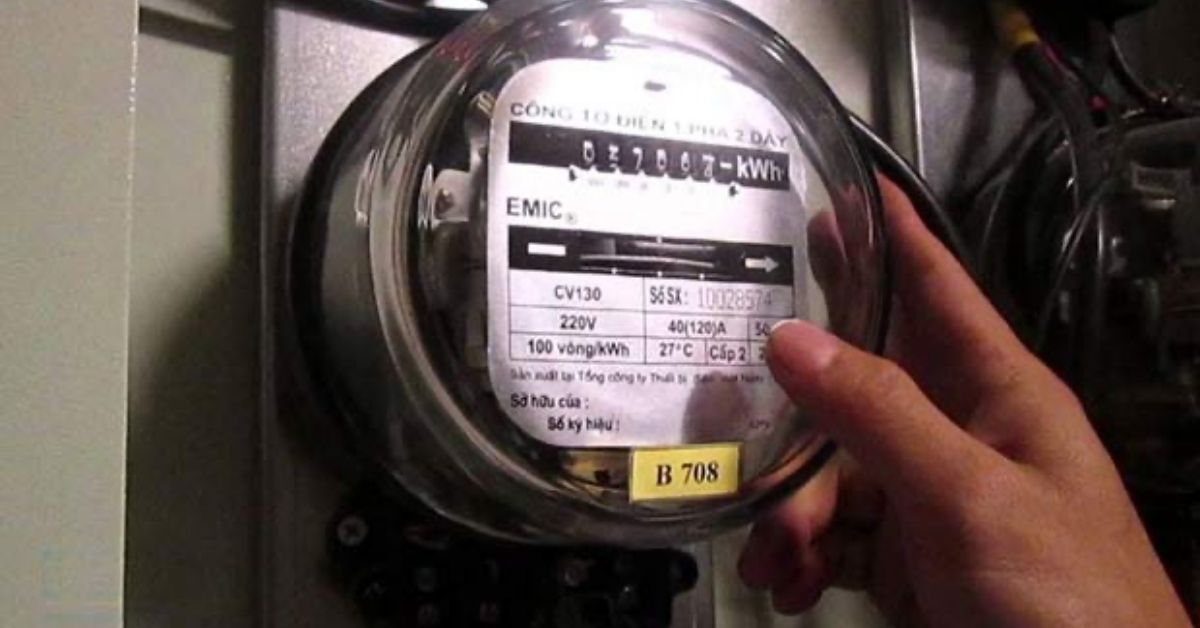

Phân loại công tơ điện
6. Cách lựa chọn công tơ điện
Để lựa chọn công tơ điện phù hợp, người dùng cần xem xét các yếu tố như:
Nhu cầu sử dụng: Với các hộ gia đình, công tơ 1 pha là lựa chọn lý tưởng. Ngược lại, công tơ 3 pha phù hợp cho hệ thống công nghiệp.
Độ chính xác: Chọn công tơ có cấp chính xác phù hợp để đảm bảo hiệu quả đo lường.
Thương hiệu và chất lượng: Ưu tiên các sản phẩm từ những thương hiệu uy tín để đảm bảo độ bền và an toàn trong sử dụng.
Điện áp và dòng điện định mức: Đảm bảo rằng công tơ tương thích với hệ thống điện hiện tại để tránh quá tải hoặc sai số
Hy vọng thông qua bài viết này, bạn đã hiểu rõ hơn về ký hiệu của công tơ điện, cấu tạo, nguyên lý hoạt động và cách lựa chọn thiết bị phù hợp. Việc nắm vững các thông tin này sẽ giúp bạn sử dụng công tơ điện hiệu quả, an toàn và tiết kiệm hơn.
