An toàn điện luôn là một vấn đề quan trọng trong bất kỳ hệ thống điện nào. Để ngăn ngừa các tai nạn điện đáng tiếc, nhiều thiết bị bảo vệ đã được phát triển và ứng dụng rộng rãi. Trong số đó, RCCB (Residual Current Circuit Breaker) là một thiết bị không thể thiếu trong các hệ thống điện hiện đại. Vậy RCCB là gì? Bài viết này sẽ cung cấp cho bạn cái nhìn chi tiết về RCCB bao gồm khái niệm, cấu tạo, nguyên lý hoạt động, phân loại và ứng dụng của nó.
1. Khái niệm RCCB
RCCB là thiết bị ngắt dòng điện khi phát hiện có dòng rò trong mạch. Khi dòng điện chạy qua mạch không cân bằng giữa dây pha và dây trung tính, RCCB sẽ tự động ngắt nguồn để bảo vệ an toàn. Chức năng chính của RCCB là giảm thiểu nguy cơ tai nạn điện như điện giật hoặc cháy nổ do sự cố dòng rò.
RCCB được thiết kế để phát hiện các dòng rò có giá trị rất nhỏ (thường từ 30mA đến 300mA), giúp bảo vệ tối ưu cả người và thiết bị trong môi trường điện. Đây là thiết bị quan trọng trong các hệ thống điện gia đình, văn phòng, và công nghiệp, đặc biệt khi yêu cầu độ an toàn cao.

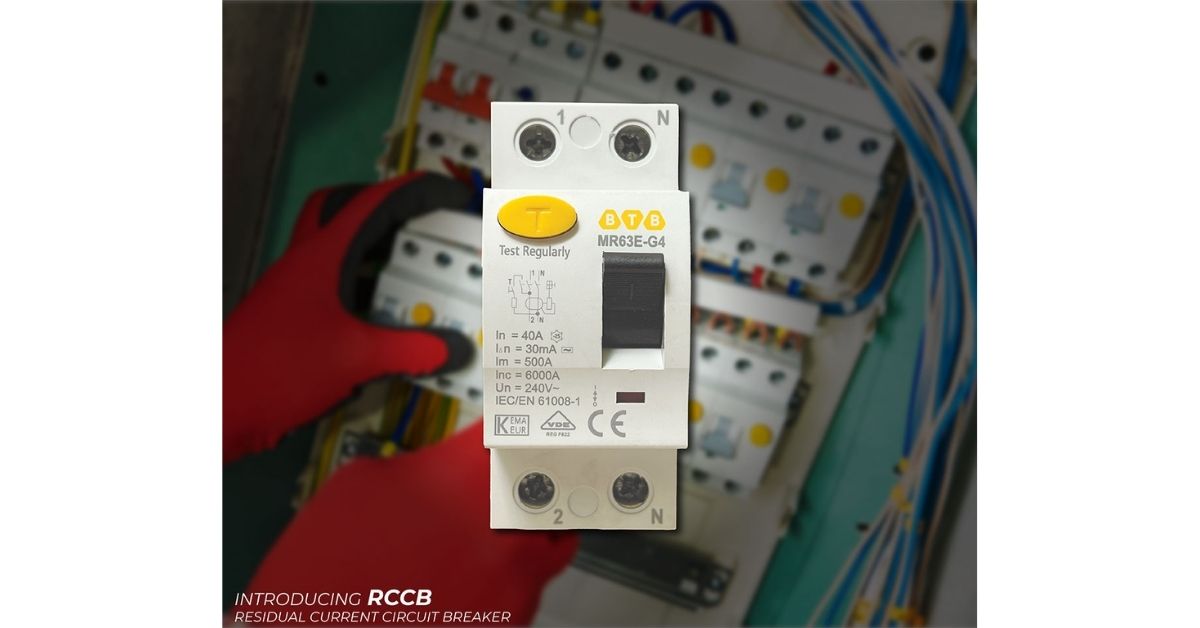

Khái niệm RCCB
2. Cấu tạo RCCB
RCCB được thiết kế với hai bộ phận chính, đảm bảo khả năng bảo vệ và vận hành hiệu quả:
Bộ phận đóng cắt mạch
Đây là thành phần chịu trách nhiệm bảo vệ hệ thống điện trước các tình trạng quá tải hoặc ngắn mạch. Cấu tạo của nó bao gồm các thành phần như cuộn dây (coil), tiếp điểm và bộ phận dập hồ quang, giúp ngắt mạch nhanh chóng và an toàn khi có sự cố.
Bộ chức năng phát hiện dòng điện rò
Phần này bao gồm cơ chế nhận diện dòng rò (biến dòng) cùng hệ thống so sánh hoặc khuếch đại dòng điện rò. Khi dòng điện rò vượt quá ngưỡng cho phép, bộ phận này sẽ kích hoạt cơ chế ngắt mạch để bảo vệ an toàn.
Ngoài hai thành phần chính trên, RCCB còn được trang bị các bộ phận hỗ trợ như nút nhấn kiểm tra, thiết bị cài đặt thông số và đèn báo lỗi, giúp người dùng dễ dàng theo dõi và kiểm tra tình trạng hoạt động của thiết bị.
Cấu tạo RCCB
3. Nguyên lý hoạt động RCCB
Nguyên lý hoạt động của RCCB dựa trên hiện tượng dòng rò. Trong điều kiện bình thường, dòng điện đi qua dây pha và dây trung tính sẽ cân bằng. Tuy nhiên, nếu có dòng rò xảy ra, sự chênh lệch này sẽ được biến dòng trong RCCB phát hiện. Khi dòng rò vượt quá ngưỡng thiết lập, RCCB sẽ ngay lập tức ngắt mạch điện.
Quá trình này diễn ra rất nhanh, thường chỉ trong vài mili giây, giúp bảo vệ an toàn cho người sử dụng và thiết bị khỏi các nguy cơ do dòng rò gây ra. RCCB không chỉ bảo vệ hệ thống mà còn đóng vai trò then chốt trong việc ngăn ngừa các sự cố nghiêm trọng như cháy nổ.
Nguyên lý hoạt động RCCB
4. Phân loại RCCB
RCCB được phân loại theo ba tiêu chí chính:
Theo tín hiệu nguồn
Type AC: Phát hiện dòng rò xoay chiều (AC) thông thường, thích hợp cho các thiết bị điện cơ bản.
Type A: Ngoài dòng xoay chiều, loại này còn phát hiện dòng rò xung (DC) một chiều, thường sử dụng trong các thiết bị điện tử hoặc hệ thống năng lượng tái tạo.
Type F: Thiết kế để phát hiện dòng rò ở tần số cao, phù hợp với các ứng dụng công nghiệp hoặc hệ thống điều khiển.
Type B: Nhạy với cả dòng rò AC, DC và tần số cao, là lựa chọn tối ưu cho các hệ thống phức tạp như năng lượng mặt trời hoặc xe điện.
Theo số cực

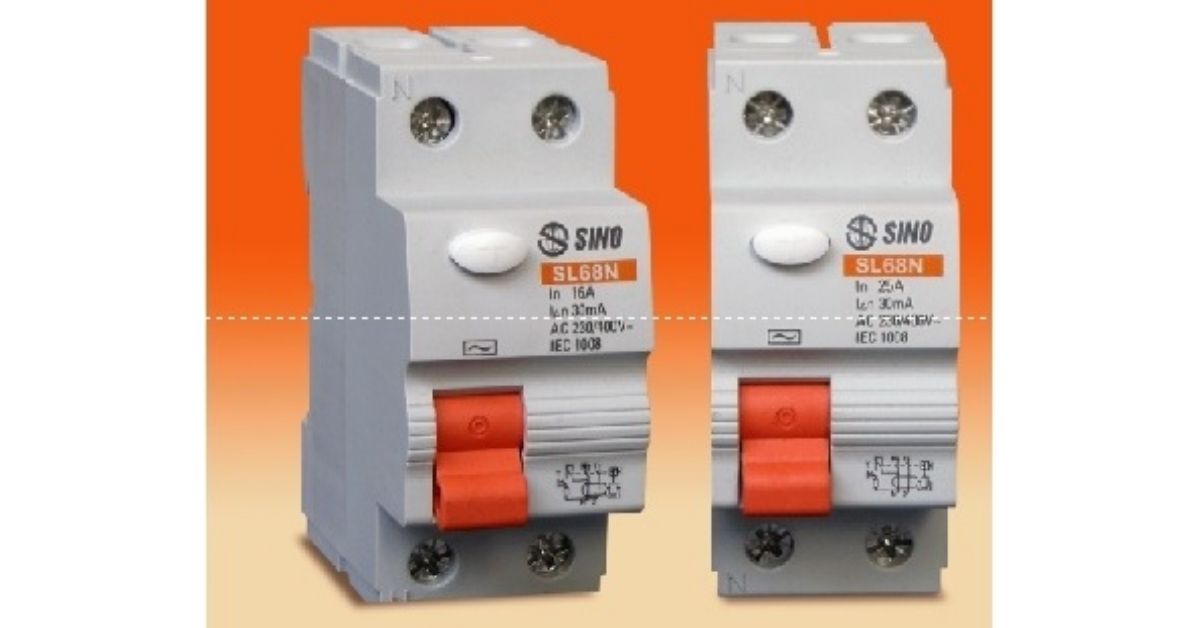

2 cực (2P): Sử dụng cho mạng lưới điện 1 pha, thường áp dụng trong gia đình hoặc văn phòng nhỏ.

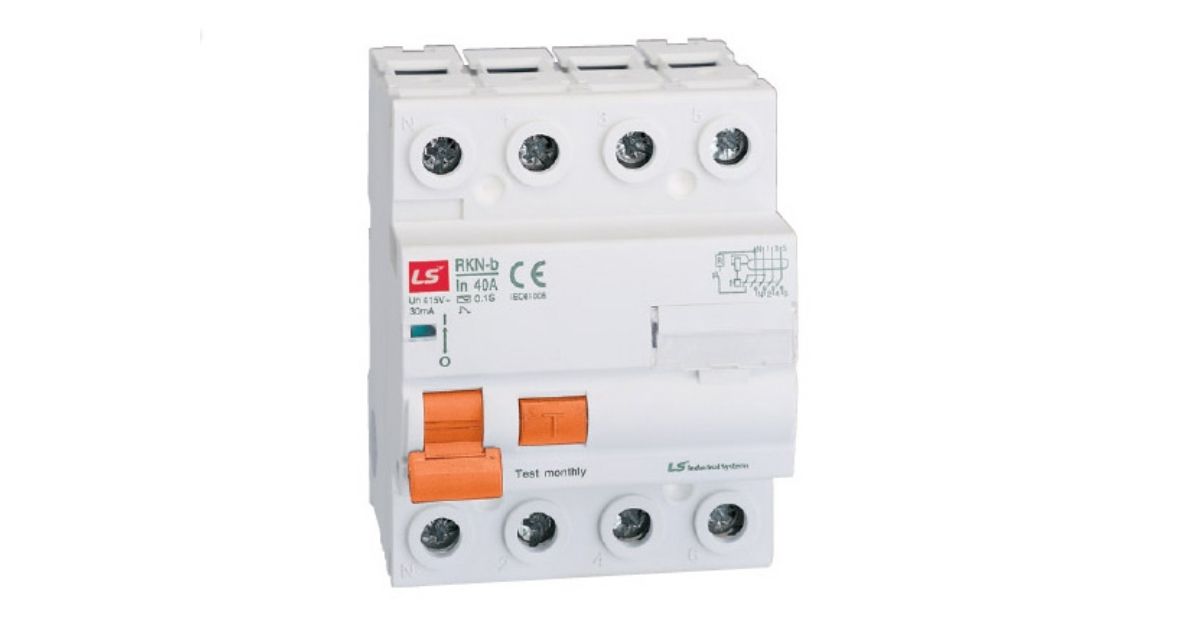

4 cực (4P): Dùng cho mạng lưới điện 3 pha, phổ biến trong các ứng dụng công nghiệp hoặc hệ thống điện lớn.
Theo giá trị dòng rò
30mA: Bảo vệ an toàn trực tiếp cho con người.
100mA: Bảo vệ thiết bị và hệ thống điện.
300mA: Phòng chống cháy nổ do dòng rò lớn gây ra.
Phân loại RCCB
5. Ứng dụng RCCB
RCCB có ứng dụng rộng rãi trong nhiều lĩnh vực và môi trường khác nhau. Trong các hệ thống điện gia đình, RCCB giúp bảo vệ người sử dụng khỏi nguy cơ điện giật do sự cố. Trong công nghiệp, RCCB đóng vai trò bảo vệ các thiết bị đắt tiền và đảm bảo hoạt động liên tục của hệ thống.
Ngoài ra, RCCB cũng được sử dụng trong các ứng dụng đặc biệt như:
Hệ thống năng lượng tái tạo: Bảo vệ dòng rò trong các hệ thống năng lượng mặt trời hoặc gió.
Trạm sạc xe điện: Đảm bảo an toàn khi sạc các loại xe điện.
Hệ thống điện công trình: Đảm bảo an toàn cho các khu vực công cộng và tòa nhà cao tầng.
Hy vọng thông qua bài viết này, bạn đã hiểu rõ hơn về RCCB từ cấu tạo, nguyên lý hoạt động và các phân loại chính của thiết bị này. Với khả năng bảo vệ vượt trội, RCCB đóng vai trò quan trọng trong việc đảm bảo an toàn cho hệ thống điện và người sử dụng. Việc lựa chọn và sử dụng RCCB phù hợp sẽ giúp giảm thiểu các rủi ro liên quan đến dòng rò, mang lại sự an tâm cho mọi người.
