Trong hệ thống điện, aptomat (hay còn gọi là cầu dao tự động) đóng vai trò quan trọng trong việc bảo vệ mạch điện khỏi quá tải và ngắn mạch. Việc lựa chọn và lắp đặt aptomat phù hợp với hệ thống điện là rất quan trọng để đảm bảo an toàn và hiệu quả hoạt động. Để làm được điều này, người dùng cần phải biết cách đọc thông số aptomat. Bài viết này sẽ hướng dẫn chi tiết cách đọc các thông số kỹ thuật trên aptomat và một số lưu ý quan trọng khi lựa chọn.
1. Aptomat là gì?
Aptomat là thiết bị đóng cắt mạch điện tự động, bảo vệ hệ thống điện khỏi các sự cố như quá tải, ngắn mạch, sụt áp. Khi dòng điện chạy qua aptomat vượt quá giá trị định mức, aptomat sẽ tự động ngắt mạch, ngăn chặn nguy cơ cháy nổ và hư hỏng thiết bị. Aptomat có nhiều loại, kích cỡ và thông số khác nhau, phù hợp với các ứng dụng và hệ thống điện khác nhau.

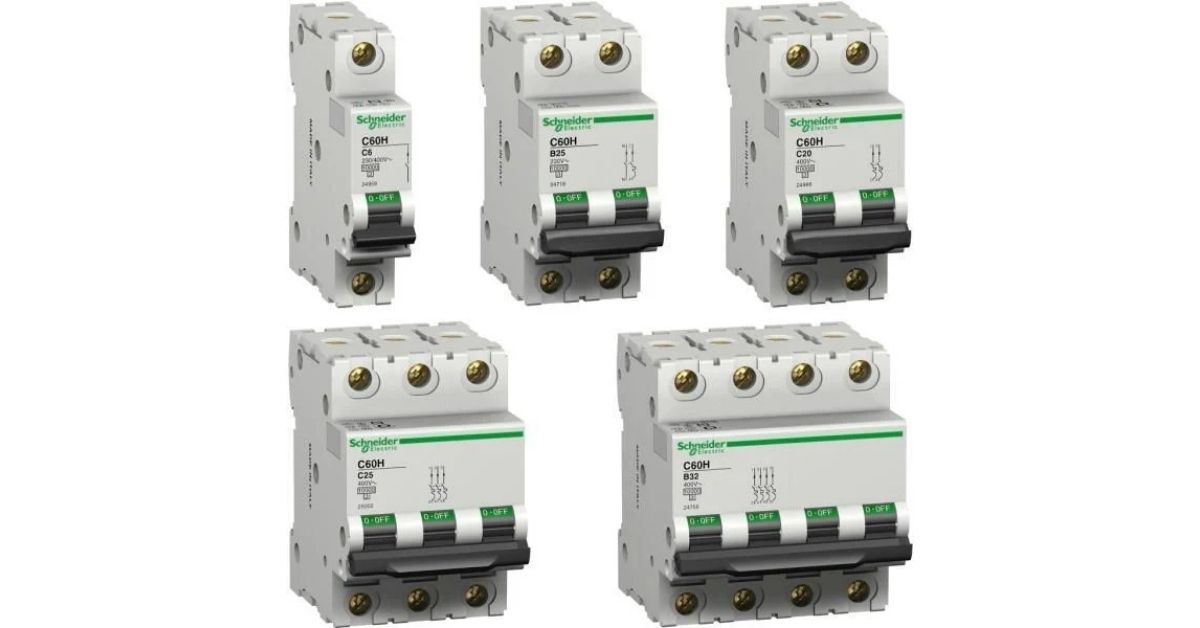

Aptomat là gì?
2. Tại sao cần đọc thông số kỹ thuật trên Aptomat?
Việc đọc thông số kỹ thuật trên aptomat không chỉ giúp bạn hiểu rõ hơn về khả năng hoạt động của thiết bị mà còn đảm bảo rằng bạn lựa chọn được sản phẩm phù hợp với nhu cầu. Thông số trên aptomat cung cấp thông tin về mức điện áp, dòng điện định mức, khả năng chịu đựng sự cố, và các tiêu chuẩn an toàn mà thiết bị đáp ứng. Hiểu rõ những thông số này giúp bạn lắp đặt và vận hành hệ thống điện một cách hiệu quả và an toàn.
Tại sao cần đọc thông số kỹ thuật trên Aptomat?
3. Cách đọc thông số aptomat
Trên aptomat, bạn sẽ thấy nhiều ký hiệu khác nhau, mỗi ký hiệu mang một ý nghĩa riêng. Dưới đây là giải thích chi tiết từng thông số:
3.1 Kí hiệu Ue
Ue là ký hiệu chỉ điện áp làm việc định mức của aptomat, tức là mức điện áp tối đa mà thiết bị có thể hoạt động an toàn. Ví dụ, nếu Ue ghi là 400V, điều này có nghĩa aptomat có thể hoạt động ổn định trong hệ thống điện có điện áp không vượt quá 400V.
3.2 Kí hiệu Icu
Icu là khả năng cắt ngắn mạch tối đa của aptomat, được tính bằng kiloampere (kA). Thông số này biểu thị khả năng aptomat có thể chịu được dòng ngắn mạch cực đại trước khi ngắt mạch. Một aptomat với Icu cao sẽ có khả năng bảo vệ tốt hơn trong các trường hợp ngắn mạch nghiêm trọng.
3.3 Kí hiệu Ics
Ics là khả năng cắt ngắn mạch vận hành, thường được tính theo tỷ lệ phần trăm của Icu. Ví dụ, nếu Ics ghi là 75% Icu, aptomat có thể ngắt mạch nhiều lần ở dòng điện bằng 75% dòng cắt ngắn mạch tối đa mà không ảnh hưởng đến hiệu suất hoạt động.
3.4 Kí hiệu Ui
Ui là điện áp cách điện định mức, biểu thị khả năng cách điện giữa các phần dẫn điện của aptomat. Thông số này quan trọng để đảm bảo an toàn trong môi trường làm việc có điện áp cao.
3.5 Ui mp
Ui mp là điện áp chịu đựng xung, thể hiện khả năng của aptomat chống lại các xung điện áp lớn, chẳng hạn như do sét đánh hoặc các biến cố trong hệ thống điện.
3.6 Kí hiệu In
In là dòng điện định mức, chỉ mức dòng điện tối đa mà aptomat có thể chịu đựng liên tục mà không bị ngắt. Thông số này giúp bạn chọn aptomat phù hợp với tải của hệ thống điện.
3.7 Kí hiệu Icw
Icw là dòng chịu đựng ngắn hạn, biểu thị dòng điện tối đa mà aptomat có thể chịu trong một thời gian ngắn (thường là 1 giây) mà không bị hư hỏng. Thông số này quan trọng trong các hệ thống điện có tải lớn và dòng khởi động cao.
3.8 Tiêu chuẩn IEC60898-1
Tiêu chuẩn này xác định các yêu cầu kỹ thuật và an toàn cho aptomat. Thiết bị đạt tiêu chuẩn IEC60898-1 đảm bảo tính năng hoạt động ổn định, an toàn và phù hợp với các quy định quốc tế.

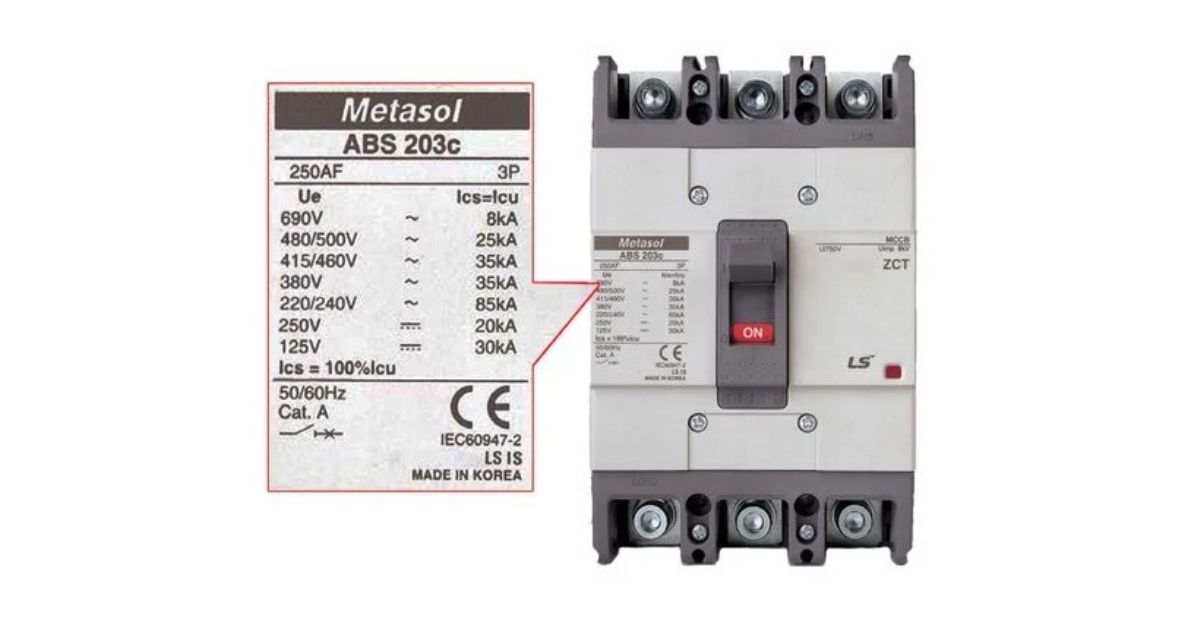

Cách đọc thông số aptomat
4. Ví dụ cách đọc thông số aptomat 3 pha Roman
Giả sử bạn đang sử dụng một aptomat 3 pha Roman có các thông số sau:
Ue = 400V: Aptomat hoạt động ổn định trong hệ thống điện áp 400V.
Icu = 10kA: Khả năng cắt ngắn mạch tối đa là 10 kiloampere.
Ics = 7.5kA: Aptomat có thể cắt dòng ngắn mạch vận hành đến 7.5 kiloampere nhiều lần mà không hỏng hóc.
In = 63A: Thiết bị chịu được dòng tải liên tục lên đến 63A.
Ui = 500V: Điện áp cách điện định mức là 500V, đảm bảo cách ly tốt trong hệ thống.
Thông qua những thông số này, bạn có thể xác định aptomat phù hợp cho các ứng dụng như bảo vệ động cơ hoặc hệ thống chiếu sáng công suất lớn.

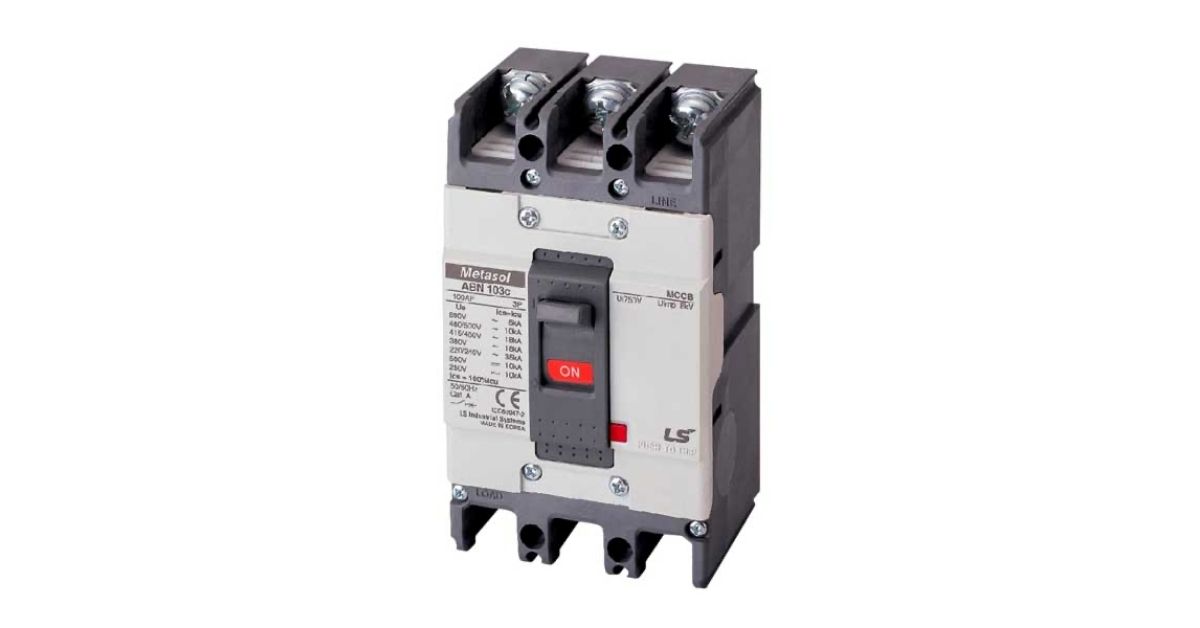

Ví dụ cách đọc thông số aptomat 3 pha Roman
5. Những lưu ý cần thiết khi chọn mua Aptomat
Khi chọn mua aptomat, bạn cần lưu ý một số yếu tố quan trọng như:
Xác định đúng tải của hệ thống: Chọn aptomat có dòng định mức In phù hợp với tải để tránh tình trạng quá tải hoặc ngắt mạch không cần thiết.
Lựa chọn Icu phù hợp: Đối với các hệ thống điện công nghiệp hoặc có nguy cơ ngắn mạch cao, nên chọn aptomat có Icu lớn để đảm bảo an toàn.
Chọn thiết bị đạt tiêu chuẩn: Aptomat đạt tiêu chuẩn quốc tế như IEC60898-1 sẽ đảm bảo độ bền và hiệu suất hoạt động tốt.
Thương hiệu uy tín: Ưu tiên các thương hiệu như Schneider, Siemens, hoặc Roman để đảm bảo chất lượng và độ tin cậy.
Kiểm tra thông số kỹ thuật: Đọc kỹ thông số trên thiết bị để đảm bảo aptomat phù hợp với hệ thống điện của bạn.

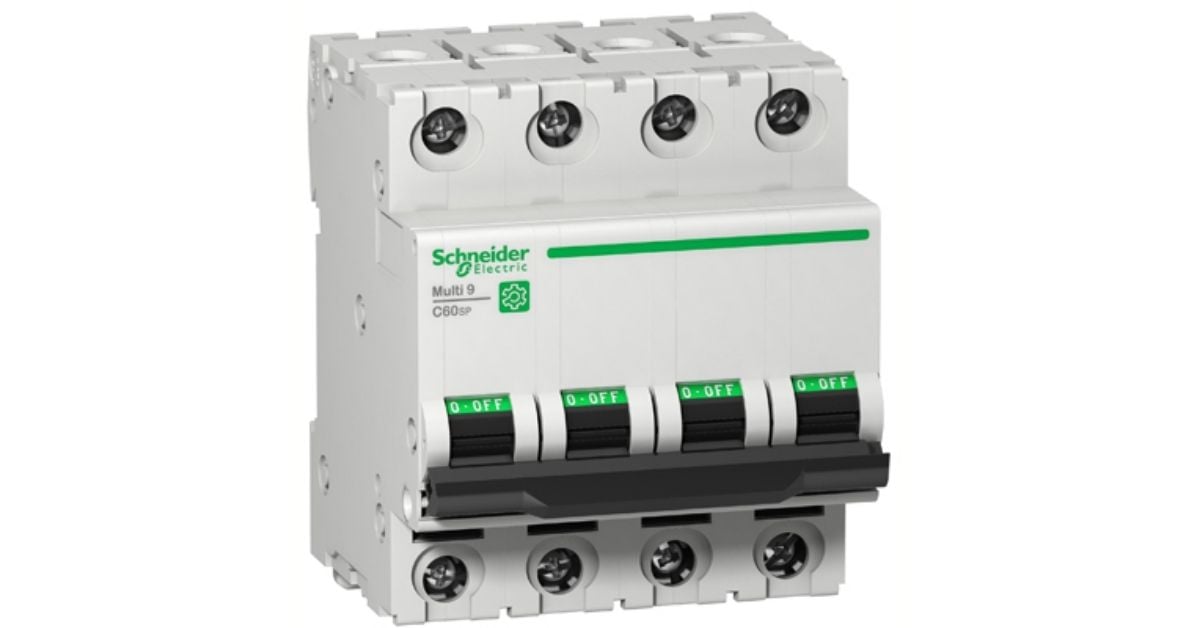

Những lưu ý cần thiết khi chọn mua Aptomat
Tóm lại, việc hiểu và đọc đúng thông số aptomat là bước quan trọng để đảm bảo an toàn và hiệu quả trong việc vận hành hệ thống điện. Hy vọng những chia sẻ trong bài viết này đã giúp bạn có cái nhìn chi tiết và toàn diện về cách đọc thông số aptomat và những lưu ý khi lựa chọn sản phẩm.
