Trong hệ thống điện hiện đại, tủ ATS (Automatic Transfer Switch) là một thiết bị quan trọng, đảm bảo cung cấp điện liên tục và an toàn. Đặc biệt, khi kết hợp với máy phát điện, tủ ATS giúp tự động chuyển đổi nguồn điện giữa lưới điện và máy phát, giảm thiểu thời gian gián đoạn nguồn cung cấp điện. Vậy, tủ ATS máy phát điện là gì, cấu tạo và chức năng của nó ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây!
1. Tủ ATS máy phát điện là gì?
Tủ ATS, viết tắt của Automatic Transfer Switch, là thiết bị được sử dụng để tự động chuyển đổi nguồn điện từ lưới điện chính sang nguồn dự phòng (thường là máy phát điện) khi xảy ra sự cố mất điện. Sau khi lưới điện được khôi phục, tủ ATS sẽ tự động chuyển đổi nguồn điện trở lại lưới điện và tắt máy phát.
Trong hệ thống điện, tủ ATS đóng vai trò quan trọng trong việc duy trì nguồn điện liên tục, đặc biệt trong các khu vực cần đảm bảo an toàn và không gián đoạn như bệnh viện, trung tâm dữ liệu, và các nhà máy sản xuất.

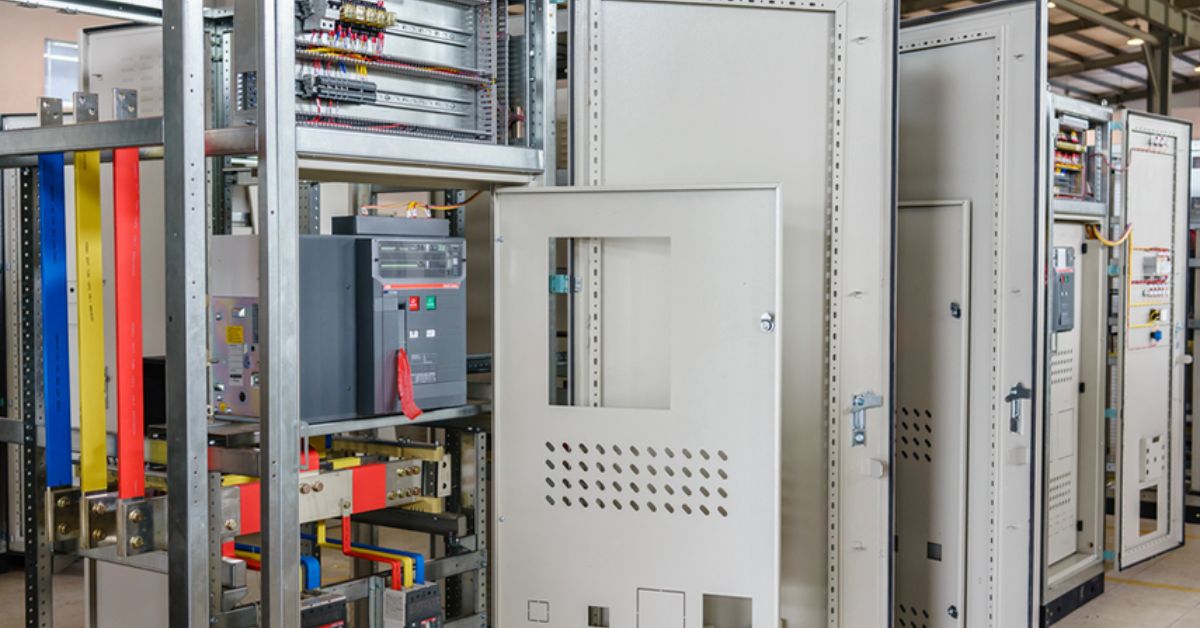

Tủ ATS máy phát điện là gì?
2. Cấu tạo tủ ATS
Tủ ATS được cấu tạo bởi nhiều bộ phận chính, bao gồm:
Bộ chuyển mạch (ATS Controller):
Đây là bộ phận trung tâm, đảm nhận việc phát hiện mất điện và ra lệnh chuyển đổi nguồn.Công tắc chuyển nguồn (Switch):
Công tắc này chịu trách nhiệm chuyển đổi giữa nguồn điện chính và nguồn điện dự phòng.Contactor hoặc ACB/MCCB:
Các thiết bị này dùng để ngắt và kết nối nguồn điện.Relay và cảm biến điện áp:
Cảm biến theo dõi điện áp lưới và nguồn máy phát để đảm bảo chuyển đổi đúng thời điểm.Hệ thống dây dẫn:
Được thiết kế để kết nối tủ ATS với các nguồn điện và tải.Vỏ tủ ATS:
Là phần bảo vệ toàn bộ các linh kiện bên trong, thường được làm bằng thép không gỉ, chịu được các điều kiện môi trường khắc nghiệt.

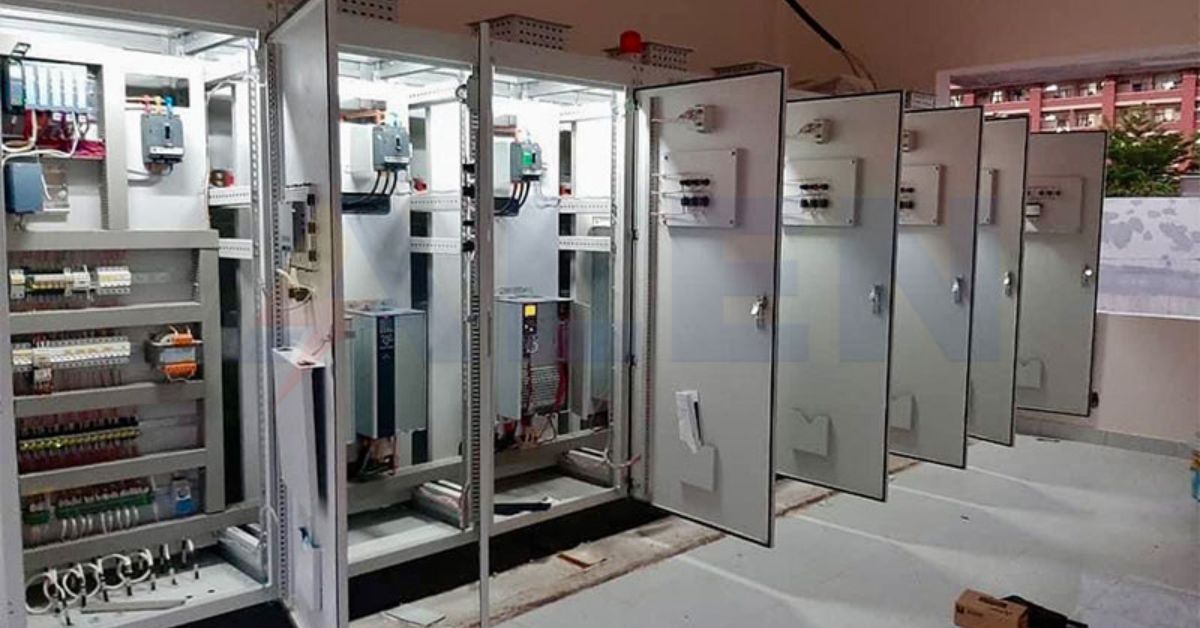

Cấu tạo tủ ATS
3. Nguyên lý hoạt động tủ ATS
Nguyên lý hoạt động của tủ ATS dựa trên quá trình giám sát liên tục trạng thái của nguồn điện chính. Cụ thể như sau:
Phát hiện mất điện:
Khi nguồn điện chính gặp sự cố (mất điện, sụt áp), tủ ATS sẽ ngay lập tức phát hiện thông qua cảm biến điện áp.Khởi động máy phát:
Sau khi phát hiện sự cố, tủ ATS gửi tín hiệu khởi động máy phát điện.Chuyển đổi nguồn:
Khi máy phát điện ổn định, tủ ATS tự động chuyển tải từ nguồn chính sang nguồn máy phát.Khôi phục nguồn chính:
Khi lưới điện chính được phục hồi, tủ ATS giám sát sự ổn định của nguồn, sau đó chuyển tải từ nguồn máy phát trở lại nguồn chính và tắt máy phát.
Nguyên lý này giúp giảm thiểu thời gian mất điện, đảm bảo các hoạt động không bị gián đoạn.

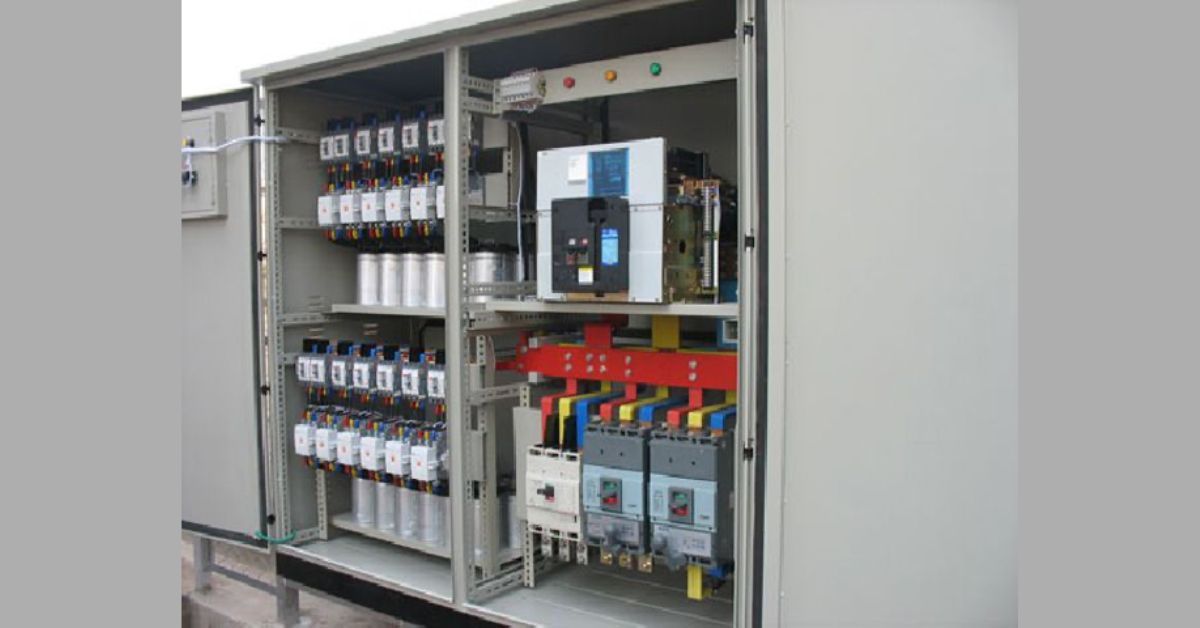

Nguyên lý hoạt động tủ ATS
4. Chức năng của tủ ATS
Tủ ATS có nhiều chức năng quan trọng, bao gồm:
Tự động chuyển đổi nguồn: Đảm bảo quá trình chuyển đổi nguồn giữa lưới điện và máy phát diễn ra nhanh chóng và chính xác.
Duy trì nguồn điện liên tục: Giảm thiểu thời gian gián đoạn điện năng, đặc biệt trong các môi trường cần độ ổn định cao.
Bảo vệ thiết bị điện: Ngăn ngừa các sự cố điện áp bất thường, bảo vệ các thiết bị nhạy cảm.
Khởi động và tắt máy phát: Tự động hóa việc khởi động và tắt máy phát khi cần thiết.
Giám sát nguồn điện: Theo dõi tình trạng hoạt động của cả nguồn chính và máy phát, đảm bảo hệ thống vận hành ổn định.
5. Phân loại tủ ATS
Tủ ATS được phân loại dựa trên các tiêu chí như sau:
Theo loại công tắc chuyển nguồn:
ATS dùng contactor: Thường được sử dụng trong hệ thống điện có tải nhỏ.
ATS dùng ACB/MCCB: Phù hợp với hệ thống điện tải lớn, yêu cầu độ bền cao.
Theo chế độ vận hành:
ATS tự động: Tự động chuyển đổi nguồn điện mà không cần sự can thiệp của con người.
ATS bán tự động: Yêu cầu sự can thiệp của con người trong một số bước.
Theo ứng dụng:
ATS dân dụng: Sử dụng cho các gia đình hoặc văn phòng nhỏ.
ATS công nghiệp: Được thiết kế cho các nhà máy, bệnh viện, và trung tâm dữ liệu.

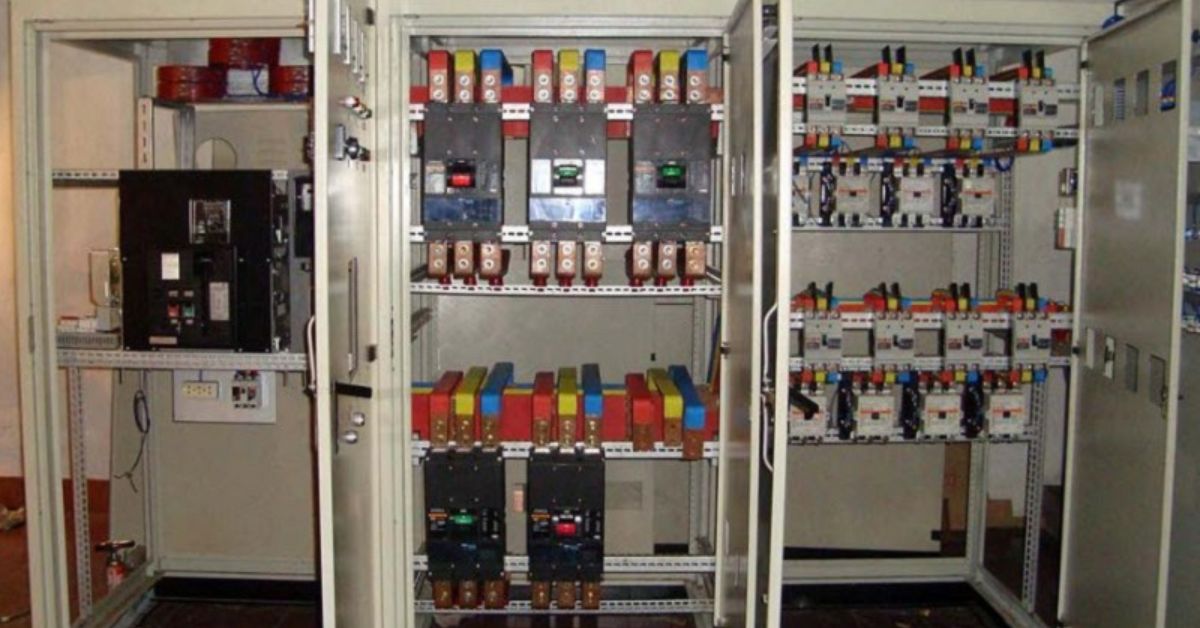

Phân loại tủ ATS
6. Một số lưu ý khi chọn mua tủ ATS
Để chọn mua tủ ATS phù hợp với nhu cầu, bạn cần lưu ý những điểm sau:
Xác định công suất tải:
Đảm bảo tủ ATS có công suất phù hợp với tải điện của hệ thống.Kiểm tra chất lượng:
Chọn sản phẩm từ các thương hiệu uy tín, đảm bảo tiêu chuẩn kỹ thuật và độ bền cao.Tính năng hỗ trợ:
Nên chọn tủ ATS có tính năng bảo vệ điện áp, dòng điện, và khả năng giám sát từ xa nếu cần.Lựa chọn nhà cung cấp uy tín:
Đảm bảo chế độ bảo hành và hỗ trợ kỹ thuật tốt sau khi mua hàng.Tối ưu chi phí:
Cân nhắc giữa giá thành và tính năng cần thiết để chọn được sản phẩm phù hợp.
Tủ ATS máy phát điện là giải pháp tối ưu để đảm bảo nguồn điện liên tục và ổn định trong các hệ thống quan trọng. Việc hiểu rõ tủ ATS máy phát điện là gì, cấu tạo, nguyên lý hoạt động, và các lưu ý khi chọn mua sẽ giúp bạn sử dụng thiết bị hiệu quả và an toàn hơn. Đừng quên kiểm tra định kỳ và bảo dưỡng để kéo dài tuổi thọ của thiết bị!
