Hệ thống điện trong các công trình xây dựng, nhà máy, khu công nghiệp… luôn đòi hỏi sự ổn định, an toàn và hiệu quả. Một trong những thiết bị đóng vai trò quan trọng bậc nhất trong việc đảm bảo điều đó chính là tủ điện tổng. Trong đó, tủ điện tổng MSB được sử dụng rộng rãi, đặc biệt trong các hệ thống điện công nghiệp và thương mại lớn. Bài viết này sẽ giúp bạn hiểu rõ hơn về tủ điện tổng MSB là gì, cấu tạo và chức năng của nó, từ đó có cái nhìn tổng quan và chính xác hơn về vai trò thiết yếu của thiết bị này.
1. Tủ điện tổng MSB là gì?
Tủ điện phân phối MSB ((Main Distribution Switchboard) là trung tâm phân phối điện sau trạm hạ thế (15kV xuống 380VAC), đảm bảo an toàn và đóng cắt cho toàn bộ hệ thống phụ tải, với dòng điện định mức lên đến 6300A. Cấu trúc ngăn nhiều tầng của tủ MSB chuyên biệt hóa chức năng: ngăn ACB/MCCB chính, ngăn MCCB/MCB cấp phụ tải, ngăn tụ bù, ngăn chuyển nguồn tự động (ATS), và tích hợp giám sát từ xa qua GPRS. Việc thiết kế và lắp ráp tuân thủ tiêu chuẩn IEC60439-1.

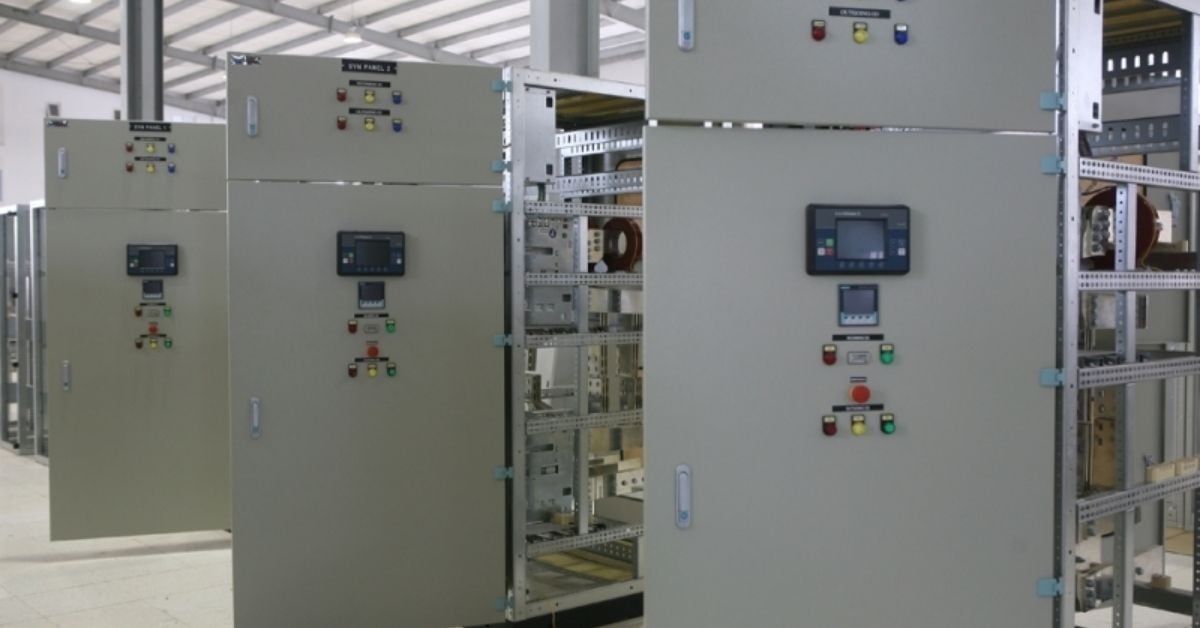

Tủ điện tổng MSB là gì?
2. Cấu tạo của tủ điện tổng MSB
Cấu tạo của một tủ điện tổng MSB khá phức tạp và tùy thuộc vào công suất, yêu cầu cụ thể của từng hệ thống mà có sự khác nhau. Tuy nhiên, nhìn chung, một tủ MSB tiêu chuẩn thường bao gồm các thành phần chính sau:
Khung tủ: Làm bằng thép tấm sơn tĩnh điện, đảm bảo độ bền và chống ăn mòn.
Cửa tủ: Thường được làm bằng kính cường lực hoặc thép tấm, có khóa an toàn để ngăn ngừa người không được phép tiếp cận.
Thiết bị đóng cắt: Bao gồm các Aptomat (MCB, MCCB), Contactor, Relay… có nhiệm vụ đóng cắt và bảo vệ mạch điện. Đây là thành phần cốt lõi quyết định khả năng vận hành của toàn bộ hệ thống.
Thiết bị bảo vệ: Gồm các thiết bị như cầu chì, rơle bảo vệ quá dòng, quá áp, thiếu điện áp… nhằm bảo vệ hệ thống khỏi các sự cố điện.
Busbar (thanh dẫn): Là các thanh đồng hoặc nhôm có nhiệm vụ dẫn điện chính trong tủ.
Đồng hồ đo điện: Cho phép theo dõi các thông số điện năng như dòng điện, điện áp, công suất…
Các phụ kiện khác: Bao gồm các thanh nối đất, dây dẫn, máng cáp, nhãn hiệu… đảm bảo an toàn và thuận tiện cho việc vận hành và bảo trì.

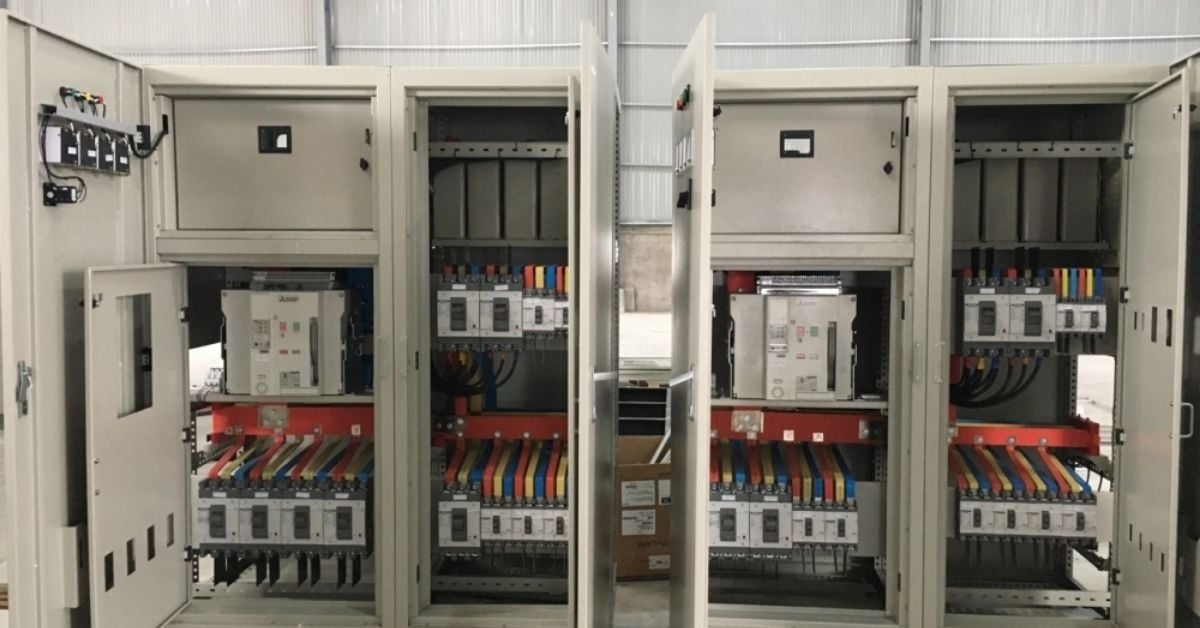

Cấu tạo của tủ điện tổng MSB
3. Chức năng của tủ điện tổng MSB
Tủ MSB đảm nhiệm chức năng đóng cắt và bảo vệ an toàn cho hệ thống điện phụ tải với khả năng chịu dòng điện định mức lên tới 6300A.

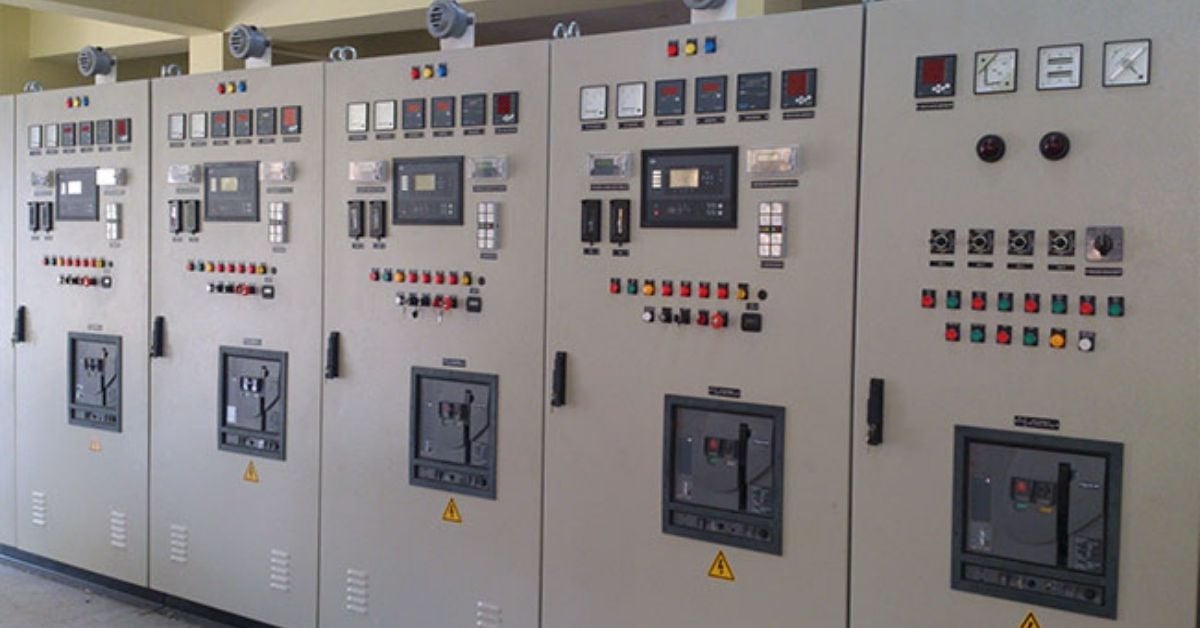

Chức năng của tủ điện tổng MSB
4. Ưu điểm của tủ điện tổng MSB
Tủ điện tổng MSB đặt tiêu chuẩn an toàn lên hàng đầu. Thiết kế tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế, kết hợp với nguyên vật liệu nhập khẩu chính hãng, được kiểm tra chất lượng kỹ lưỡng trước khi đưa vào sản xuất, đảm bảo độ tin cậy tuyệt đối.
Cấu trúc mô-đun độc lập của tủ điện phân phối MSB cho phép tháo lắp, di chuyển và lắp đặt dễ dàng. Kiến trúc này tối ưu hóa quá trình đấu nối tại công trường, linh hoạt thích ứng với nhiều điều kiện lắp đặt khác nhau.
Vận hành tủ điện MSB trở nên đơn giản và trực quan nhờ hệ thống đánh số, hướng dẫn rõ ràng trên từng bộ phận. Thiết kế giá đỡ khoa học, đáp ứng tiêu chuẩn kỹ thuật và thẩm mỹ, đảm bảo an toàn và dễ dàng sử dụng, ngay cả đối với người dùng chưa có kinh nghiệm.
Mặc dù chất lượng cao cấp và chức năng quan trọng, tủ điện MSB vẫn giữ mức giá cạnh tranh. Ứng dụng công nghệ sản xuất hiện đại, tự động hóa cao với máy móc tiên tiến như máy cắt CNC giúp tối ưu hóa quy trình, giảm thiểu chi phí nhân công, từ đó mang lại giá thành hợp lý và hiệu quả kinh tế cho người sử dụng.

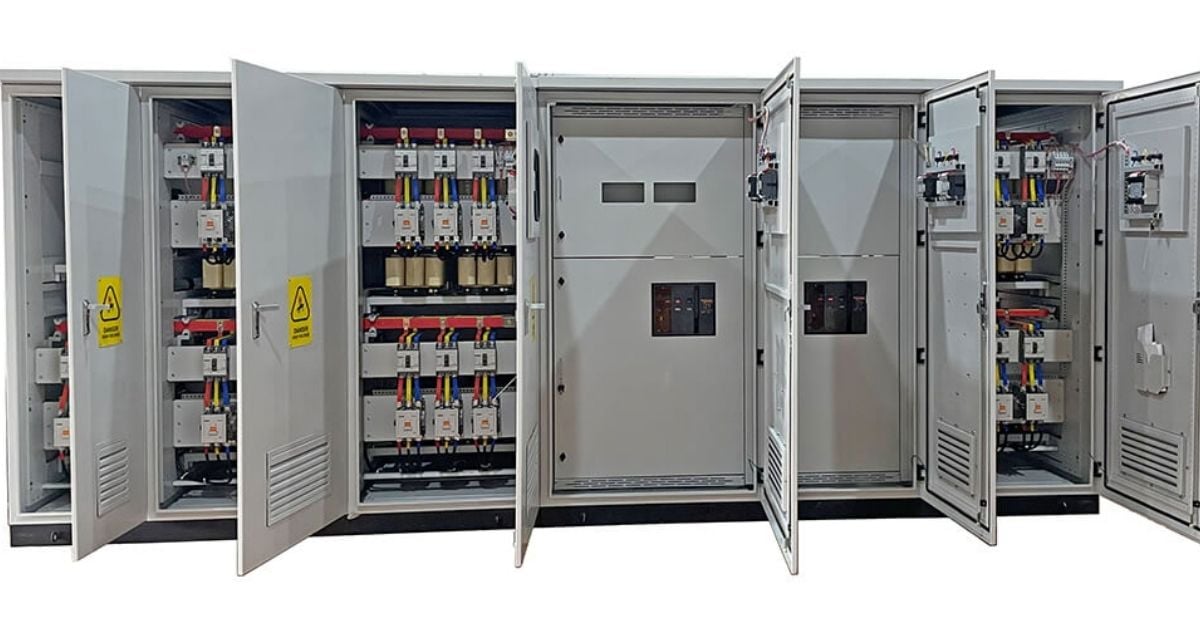

Ưu điểm của tủ điện tổng MSB
5. Ứng dụng của tủ điện tổng MSB
Là thành phần chủ chốt trong hệ thống phân phối điện hạ thế, tủ điện tổng MSB được ứng dụng rộng rãi trong nhiều công trình quy mô lớn như nhà máy, trung tâm thương mại, cao ốc văn phòng, khu chung cư, bệnh viện, trường học, cảng biển và sân bay.
6. Kết luận
Tóm lại, tủ điện tổng MSB là một thiết bị không thể thiếu trong hệ thống điện hiện đại, đặc biệt là trong các công trình công nghiệp và thương mại lớn. Việc lựa chọn và lắp đặt tủ MSB phù hợp với nhu cầu sử dụng là yếu tố quyết định đến sự ổn định và an toàn của toàn bộ hệ thống điện. Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về tủ điện tổng MSB.
