Quản lý và phân phối điện năng an toàn, hiệu quả là yếu tố then chốt trong mọi hệ thống điện. Để đạt được điều này, việc lựa chọn và sử dụng thiết bị đóng cắt, bảo vệ điện năng phù hợp là điều vô cùng quan trọng. Tủ RMU (Ring Main Unit) nổi lên như một giải pháp tối ưu, đáp ứng các yêu cầu khắt khe về an toàn và hiệu quả. Bài viết này sẽ giúp bạn hiểu rõ hơn về tủ RMU, cấu tạo và chức năng quan trọng của nó.
1. Tủ RMU là gì?
Tủ RMU (Ring Main Unit) là một loại tủ điện trung thế được thiết kế để phân phối điện năng đến nhiều điểm tiêu thụ khác nhau trong một hệ thống vòng kín (ring main). Thiết kế vòng kín này mang lại tính ổn định cao, khả năng dự phòng tốt và giảm thiểu sự gián đoạn nguồn điện khi xảy ra sự cố trên một nhánh. Tủ RMU thường được sử dụng trong các hệ thống điện công nghiệp, thương mại lớn, khu dân cư và các cơ sở hạ tầng quan trọng khác, nơi yêu cầu độ tin cậy cao và khả năng quản lý điện năng hiệu quả. So với các phương pháp phân phối truyền thống, RMU mang lại nhiều ưu điểm vượt trội về mặt an toàn, tính sẵn sàng và hiệu quả vận hành.

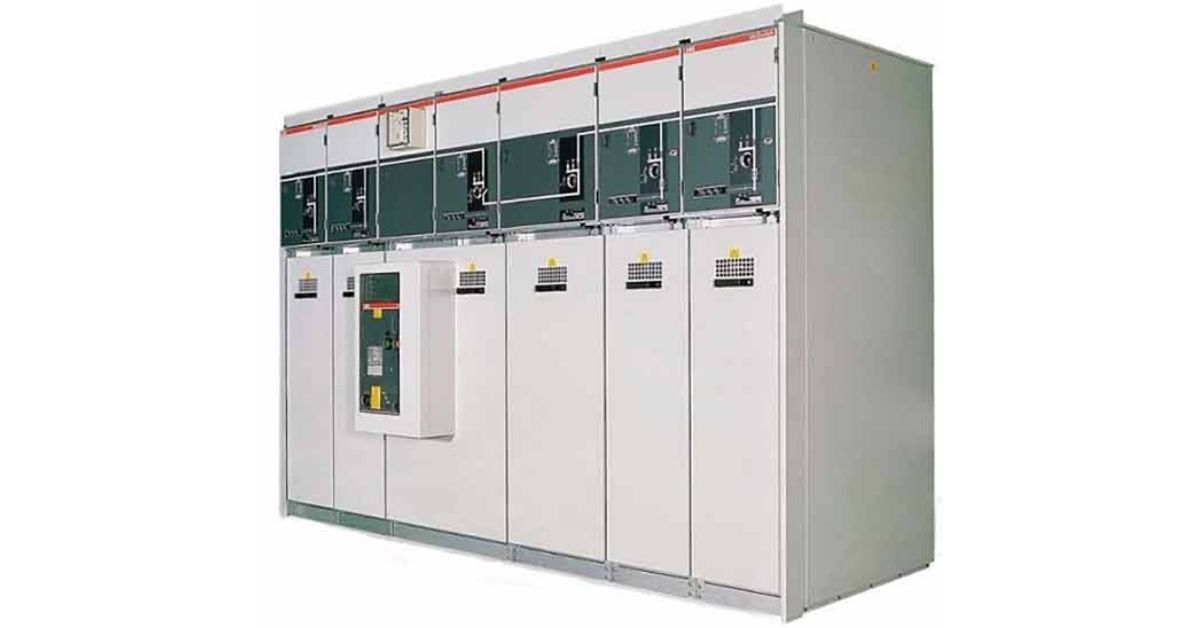

Tủ RMU là gì?
2. Cấu tạo của tủ RMU
Hệ thống tủ điện RMU được cấu thành từ nhiều ngăn riêng biệt, kết nối với nhau qua các ngăn cáp đầu vào/ra. Các ngăn này sử dụng cầu dao cách ly cho đầu vào/ra và cầu dao phụ tải kết hợp cầu chì bảo vệ cho ngăn máy biến áp.
Khách hàng có thể lựa chọn cấu hình tủ RMU với số ngăn khác nhau (ví dụ: 2 ngăn, 4 ngăn, 6 ngăn) tùy theo nhu cầu sử dụng. Đặc trưng của tủ RMU là các thiết bị đóng cắt (bao gồm cầu dao cắt tải, máy cắt không khí, cầu dao tiếp địa, thanh cái và cầu đấu) được đặt trong bình khí SF6, đảm bảo độ bền cao, khả năng chống bụi, dầu mỡ và rỉ sét, vận hành ổn định trong mọi điều kiện môi trường.

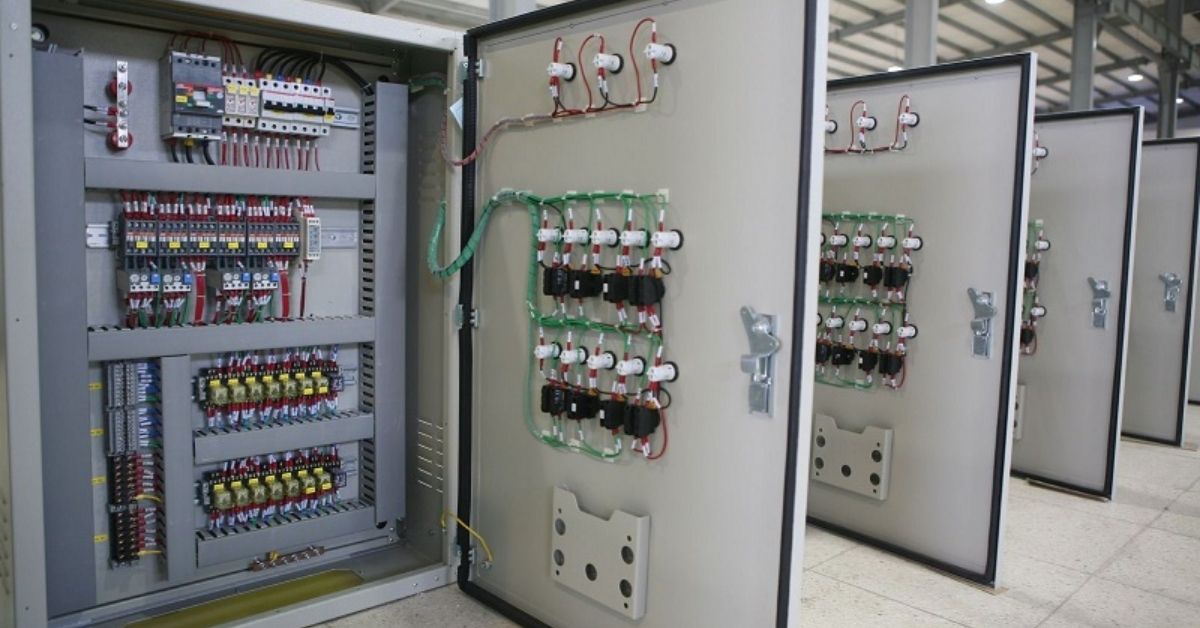

Cấu tạo của tủ RMU
3. Chức năng của tủ RMU
Thiết bị đóng cắt trong tủ RMU đảm nhiệm ba chức năng chính: điều khiển mạch điện (bật/tắt), cách ly thiết bị lỗi khỏi toàn hệ thống, và bảo vệ mạch điện khỏi các sự cố như: chạm đất, ngắn mạch và quá tải.
So với cầu chì trung thế truyền thống, sự kết hợp giữa máy cắt và rơle bảo vệ trong tủ RMU nâng cao khả năng bảo vệ chọn lọc, tránh tác động sai do xung kích từ máy biến áp, đồng thời phát hiện được cả dòng sự cố pha-pha và chạm đất cường độ thấp.
Tủ RMU được ứng dụng rộng rãi trong hệ thống phân phối mạch vòng thứ cấp, đóng vai trò đóng cắt nguồn cho các trạm biến áp, trạm biến thế hợp bộ… trong nhiều ngành công nghiệp khác nhau.

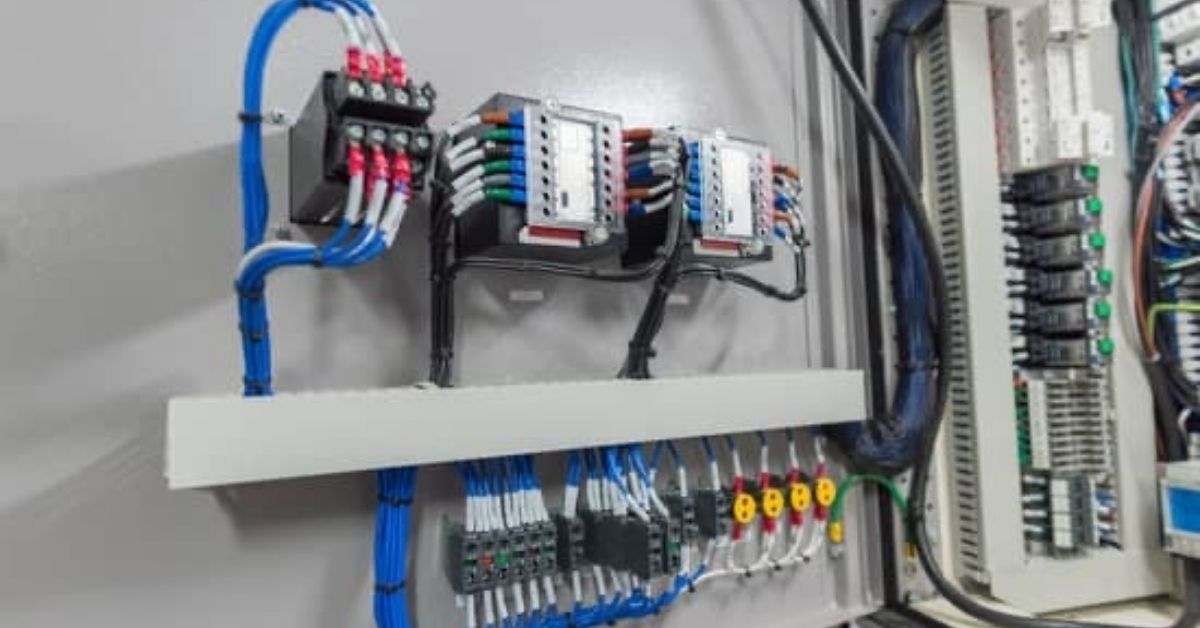

Chức năng của tủ RMU
4. Ưu điểm nổi bật của tủ RMU
Tủ RMU là giải pháp tiên tiến giúp giải quyết hiệu quả các thách thức trong phân phối điện. Với thiết kế tích hợp "tất cả trong một", tủ RMU không chỉ đảm bảo an toàn trong vận hành mà còn dễ dàng lắp đặt, bảo trì tối giản, giúp tăng độ tin cậy và thời gian hoạt động của mạng lưới điện, đồng thời giảm thiểu chi phí vận hành.
Giảm nhu cầu bảo trì và phụ tùng thay thế: Các rơle hiện đại được tích hợp tính năng tự kiểm tra, gần như không cần bảo trì. Ngoài ra, việc kiểm tra mạch bảo vệ trong giai đoạn thử nghiệm trước khi vận hành cũng được thực hiện dễ dàng với thiết bị thí nghiệm đơn giản.
Chịu được môi trường khắc nghiệt: Máy cắt trong tủ RMU được đặt trong buồng cách ly chứa khí SF6, giúp giảm ảnh hưởng từ các yếu tố môi trường, đảm bảo hoạt động ổn định.
Bảo vệ tối ưu: RMU cải thiện khả năng bảo vệ hệ thống khỏi các tình huống như quá tải dòng từ hóa, sự cố pha-pha, và chạm đất có cường độ thấp. Đồng thời, thiết bị này cũng phối hợp tốt với các thiết bị bảo vệ trung thế và hạ thế khác.
Thiết kế nhỏ gọn và đa năng: Tủ RMU sử dụng thiết bị cách điện SF6 kết hợp bộ ngắt mạch chân không, mang đến sự gọn nhẹ, tiết kiệm không gian mà vẫn đáp ứng đầy đủ chức năng.
Tiết kiệm thời gian và chi phí: Với khả năng lắp đặt nhanh chóng và không phụ thuộc vào điều kiện khí hậu, RMU tối ưu hóa chi phí vận hành và bảo trì.
An toàn và hiệu quả: Sử dụng công nghệ tiên tiến, tủ RMU đảm bảo an toàn tối đa, kết nối linh hoạt, và hiệu suất cao trong vận hành.
Tích hợp thông minh: Khi được trang bị thiết bị điện tử thông minh, RMU có thể dễ dàng kết nối với Hệ thống quản lý phân phối (DMS) và góp phần xây dựng lưới điện thông minh.
Tuổi thọ cao: Tủ RMU có tuổi thọ trên 20 năm, hoạt động ổn định trong các điều kiện thời tiết khắc nghiệt, từ -25°C đến +40°C.

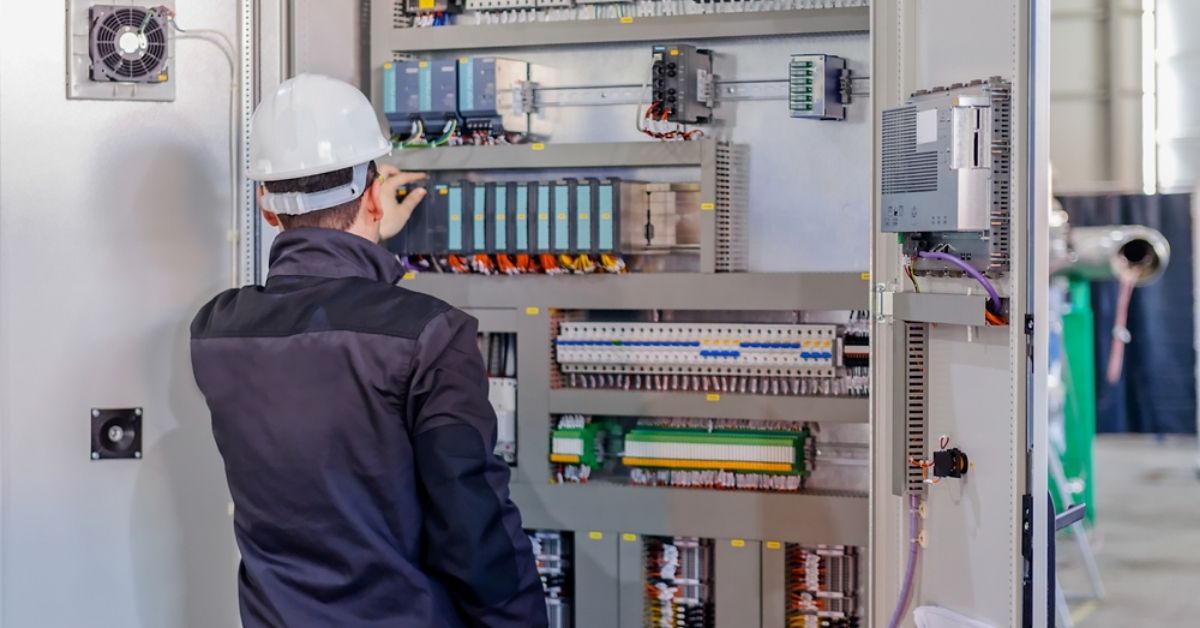

Ưu điểm nổi bật của tủ RMU
5. Phân loại tủ RMU
Sản phẩm tủ điện có thể được phân loại theo nhiều cách khác nhau:
Theo cấu tạo: Chia thành hai loại chính là tủ mở rộng (Extensible) và tủ không mở rộng (Compact).
Theo môi trường cách điện: Bao gồm tủ cách điện trong môi trường không khí, chân không và khí SF6.
Theo cấp điện áp: Phân loại theo cấp điện áp vận hành, ví dụ như tủ 24kV và tủ 36kV.
6. Kết luận
Hy vọng với những chia sẻ ở bài viết này, bạn đã có cái nhìn tổng quan và đầy đủ hơn về tủ RMU. Việc lựa chọn sản phẩm phù hợp phụ thuộc vào nhiều yếu tố, hãy cân nhắc kỹ lưỡng để đưa ra quyết định tối ưu.
