Bản vẽ gia công cơ khí đóng vai trò quan trọng trong ngành công nghiệp chế tạo và sản xuất. Đây là "ngôn ngữ chung" giúp kỹ sư, nhà thiết kế và thợ gia công hiểu rõ từng chi tiết trong quy trình tạo ra sản phẩm. Đặc biệt, việc đọc và hiểu bản vẽ cơ khí một cách chính xác không chỉ giúp nâng cao hiệu quả làm việc mà còn đảm bảo chất lượng sản phẩm cuối cùng. Trong bài viết này, chúng ta sẽ cùng tìm hiểu sâu về khái niệm, vai trò, ứng dụng, các loại bản vẽ phổ biến và cách đọc bản vẽ cơ khí chi tiết từ A đến Z.
1. Bản vẽ gia công cơ khí là gì?
Bản vẽ gia công cơ khí là tài liệu kỹ thuật thể hiện chi tiết về cấu trúc, kích thước, hình dáng và các thông số kỹ thuật cần thiết để chế tạo một sản phẩm hoặc bộ phận cơ khí. Thông qua bản vẽ, mọi người tham gia vào quy trình sản xuất có thể hiểu rõ các yêu cầu kỹ thuật, đảm bảo rằng sản phẩm được gia công chính xác theo thiết kế ban đầu.
Một bản vẽ cơ khí thường bao gồm các hình chiếu, kích thước cụ thể, dung sai, độ nhám bề mặt và các yêu cầu kỹ thuật liên quan khác. Đây là tài liệu bắt buộc trong bất kỳ quy trình gia công nào, từ đơn giản đến phức tạp.

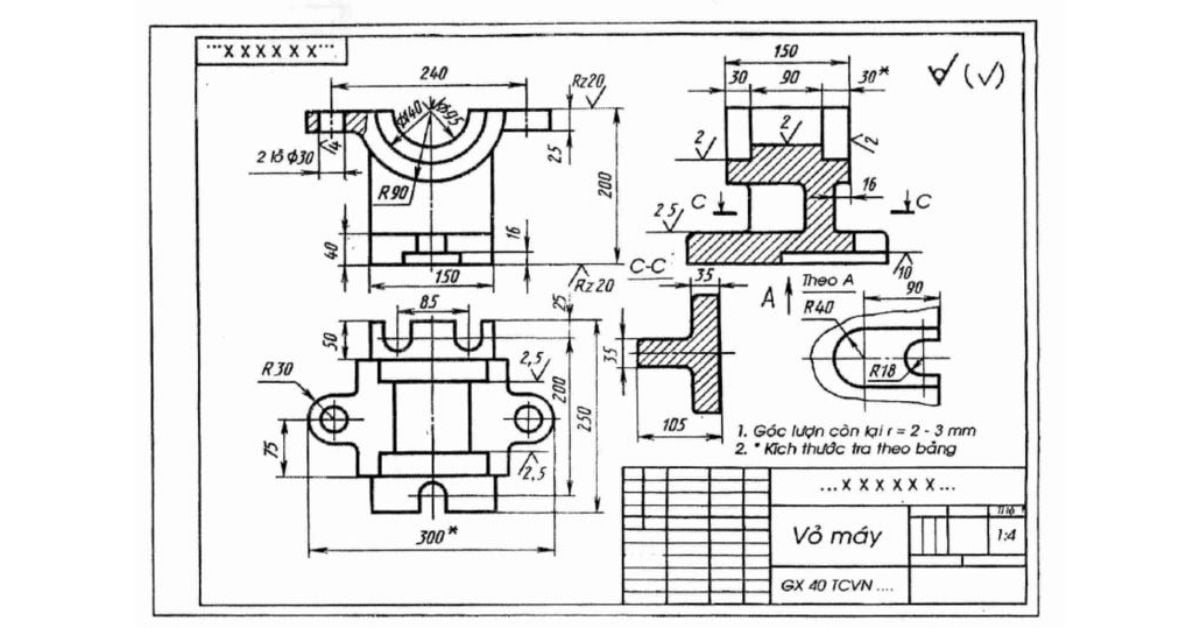

Bản vẽ gia công cơ khí là gì?
2. Vai trò và ứng dụng của bản vẽ gia công cơ khí
2.1 Vai trò
Bản vẽ cơ khí là cầu nối giữa nhà thiết kế và người thực hiện. Nó cung cấp thông tin chi tiết giúp các bên liên quan nắm bắt đầy đủ về sản phẩm cần chế tạo. Vai trò chính của bản vẽ bao gồm:
Truyền tải thông tin: Giúp người gia công hiểu rõ hình dáng, kích thước và các yêu cầu kỹ thuật của sản phẩm.
Đảm bảo tính chính xác: Giúp tránh sai sót trong quá trình chế tạo, từ đó tiết kiệm chi phí và thời gian.
Kiểm tra và đánh giá: Là căn cứ để kiểm tra chất lượng sản phẩm sau khi gia công.
2.2 Ứng dụng
Bản vẽ gia công cơ khí có mặt trong hầu hết các lĩnh vực công nghiệp như chế tạo máy móc, sản xuất linh kiện ô tô, thiết kế thiết bị điện tử, xây dựng và thậm chí cả ngành hàng không vũ trụ. Dù ở bất kỳ ngành nghề nào, bản vẽ cơ khí luôn là yếu tố quyết định sự thành công của sản phẩm.

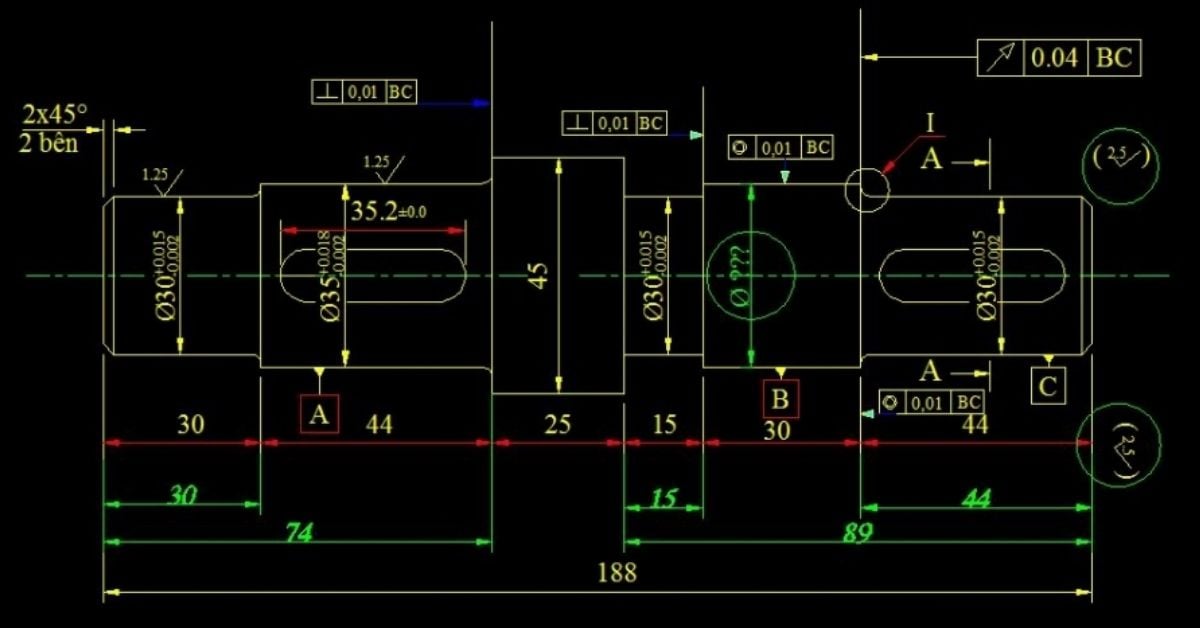

Vai trò và ứng dụng của bản vẽ gia công cơ khí
3. Các loại bản vẽ cơ khí phổ biến
3.1 Bản vẽ chi tiết
Đây là loại bản vẽ phổ biến nhất, tập trung vào từng chi tiết riêng lẻ của sản phẩm. Bản vẽ chi tiết thể hiện hình dáng, kích thước và các thông số kỹ thuật cụ thể của từng bộ phận, giúp người gia công hiểu rõ cách chế tạo chúng.
3.2 Bản vẽ lắp ráp
Loại bản vẽ này mô tả cách các chi tiết được lắp ráp với nhau để tạo thành sản phẩm hoàn chỉnh. Nó bao gồm các thông tin về vị trí, cách liên kết và thứ tự lắp ráp các chi tiết.
3.3 Bản vẽ tháo rời
Trái ngược với bản vẽ lắp ráp, bản vẽ tháo rời giúp người đọc hiểu cách tháo rời sản phẩm thành các chi tiết riêng lẻ. Loại bản vẽ này thường được sử dụng trong việc bảo trì hoặc sửa chữa thiết bị.
3.4 Bản vẽ sơ đồ
Đây là dạng bản vẽ đơn giản, dùng để thể hiện các hệ thống hoặc cơ chế hoạt động của sản phẩm. Ví dụ, bản vẽ sơ đồ điện thể hiện mạch điện, còn bản vẽ sơ đồ thủy lực mô tả cách dòng chất lỏng di chuyển trong hệ thống.

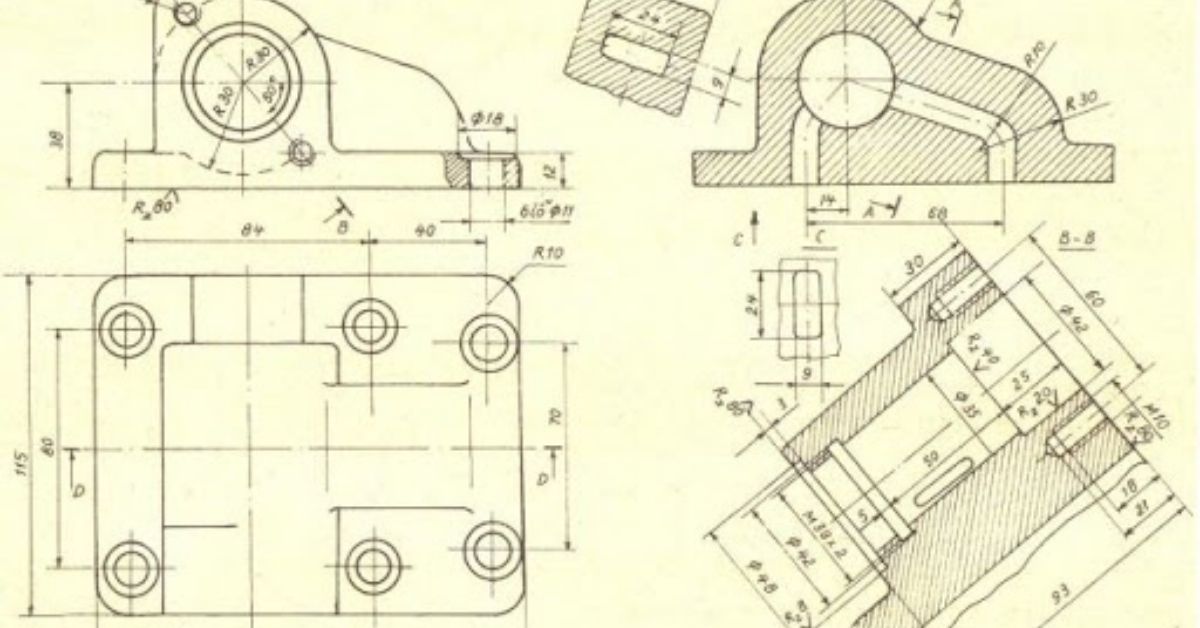

Các loại bản vẽ cơ khí phổ biến
4. Cách đọc bản vẽ cơ khí chi tiết từ A đến Z cho người mới bắt đầu
Bước 1: Xem thông tin tổng quan về bản vẽ và đọc nội dung trong khung tên
Trước tiên, bạn cần xem xét khung tên của bản vẽ. Đây là nơi cung cấp thông tin tổng quan, bao gồm tên chi tiết, tỷ lệ, tên người thiết kế và các thông tin quan trọng khác. Khung tên giúp bạn xác định nhanh loại bản vẽ và mục đích sử dụng.
Bước 2: Cách đọc bản vẽ cơ khí: phân tích các hình chiếu, cạnh cắt trong bản vẽ
Hình chiếu và cạnh cắt là yếu tố quan trọng trong bản vẽ cơ khí. Chúng giúp người đọc hình dung được hình dáng 3D của sản phẩm dựa trên các mặt cắt 2D. Hãy tập trung vào các mặt chính, sau đó đến các chi tiết nhỏ hơn.
Bước 3: Đọc các kích thước chung và kích thước từng phần của các chi tiết
Kích thước là yếu tố không thể thiếu trong bản vẽ cơ khí. Bạn cần chú ý đến các kích thước tổng thể của sản phẩm, sau đó đến các kích thước riêng lẻ của từng chi tiết. Đừng quên kiểm tra đơn vị đo lường để tránh nhầm lẫn.
Bước 4 : Đọc các yêu cầu kỹ thuật, độ nhám bề mặt, dung sai của chi tiết
Cuối cùng, hãy đọc kỹ các yêu cầu kỹ thuật như dung sai kích thước, độ nhám bề mặt và các thông số kỹ thuật khác. Đây là những yếu tố ảnh hưởng trực tiếp đến chất lượng và độ chính xác của sản phẩm.

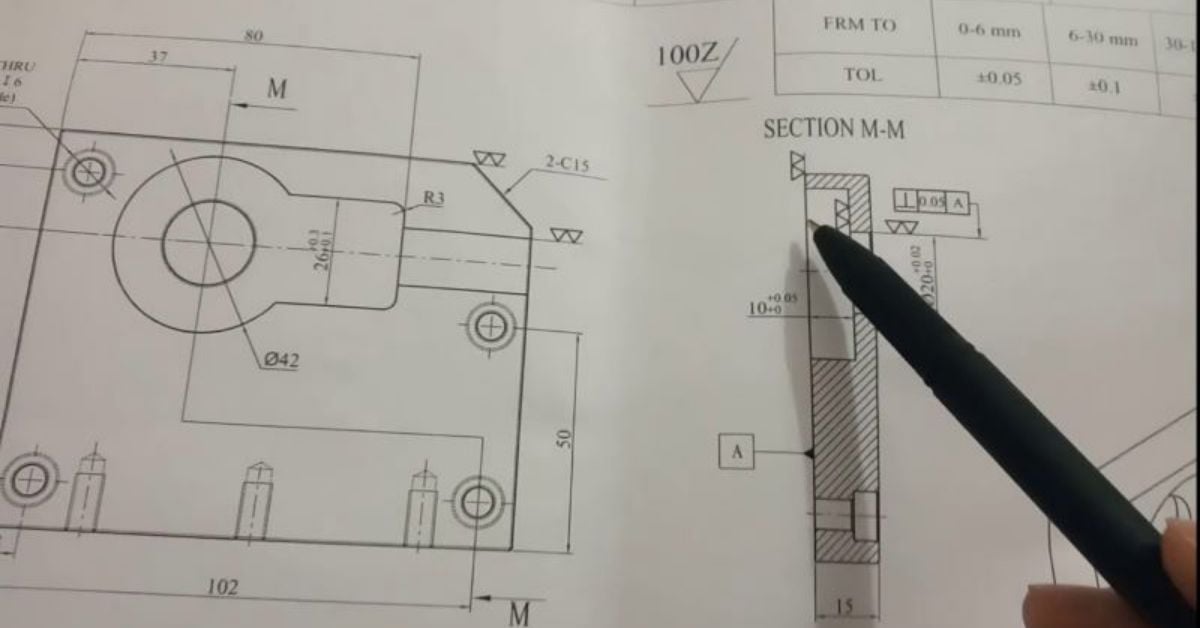

Cách đọc bản vẽ cơ khí chi tiết từ A đến Z cho người mới bắt đầu
5. Kết luận
Tóm lại, bản vẽ gia công cơ khí không chỉ là công cụ hỗ trợ sản xuất mà còn là "kim chỉ nam" giúp đảm bảo chất lượng và hiệu quả trong mọi quy trình chế tạo. Hy vọng rằng qua bài viết này, bạn đã hiểu rõ hơn về khái niệm, vai trò, ứng dụng và cách đọc bản vẽ cơ khí chi tiết. Việc nắm vững kiến thức này sẽ là nền tảng quan trọng để bạn phát triển trong lĩnh vực cơ khí và kỹ thuật.
