Trong thế giới điện tử, tụ điện là một linh kiện thụ động không thể thiếu, đóng vai trò quan trọng trong nhiều mạch điện. Bài viết này sẽ cung cấp cái nhìn tổng quan về các loại tụ điện và công dụng của chúng, giúp bạn hiểu rõ hơn về vai trò của linh kiện này trong các ứng dụng thực tế. Từ các thiết bị điện tử gia dụng đến các hệ thống công nghiệp phức tạp, tụ điện đều đóng góp một phần không nhỏ vào hiệu suất và độ ổn định của mạch điện.
1. Tụ điện là gì?
Tụ điện (Capacitor) là một linh kiện điện tử có khả năng lưu trữ năng lượng điện dưới dạng điện tích. Cấu tạo cơ bản của tụ điện gồm hai bản dẫn điện đặt song song, ngăn cách bởi một lớp chất cách điện gọi là điện môi. Khi được cấp một hiệu điện thế, các bản dẫn điện sẽ tích tụ điện tích trái dấu, tạo ra sự chênh lệch điện áp.

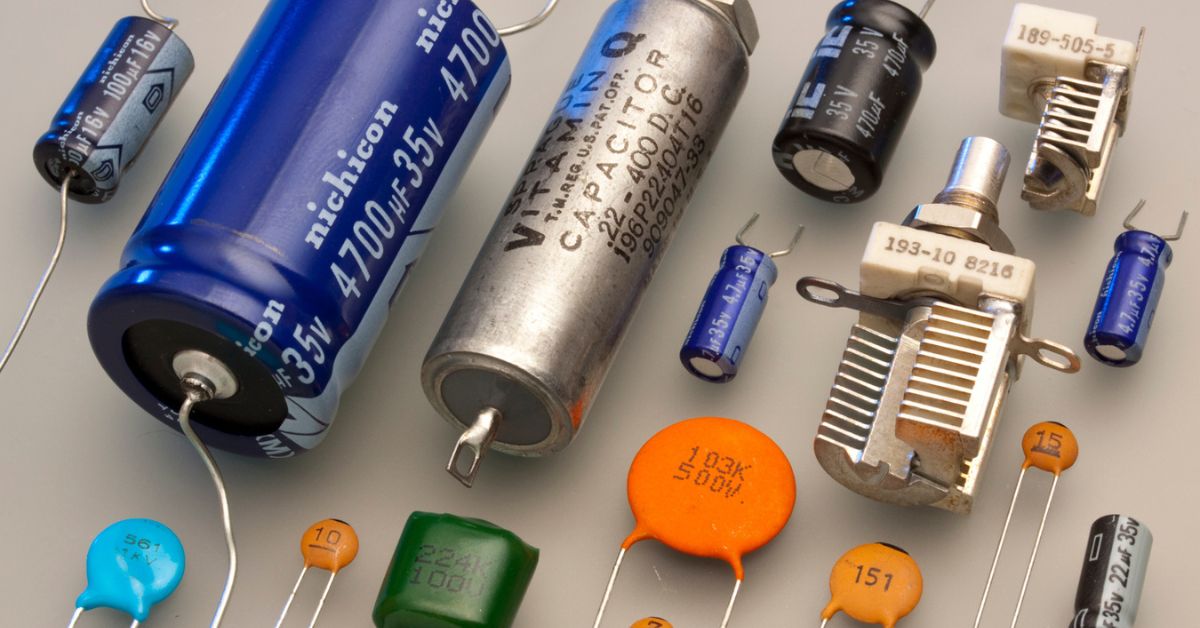

Tụ điện là gì?
2. Công dụng của tụ điện
Công dụng của tụ điện vô cùng đa dạng, tùy thuộc vào loại tụ và cách sử dụng:
Lọc nhiễu tín hiệu: Tụ điện giúp loại bỏ các tín hiệu nhiễu trong mạch điện, giữ cho tín hiệu đầu ra ổn định và chính xác.
Ổn định điện áp: Tụ điện tích trữ năng lượng để cung cấp khi điện áp dao động, giúp bảo vệ thiết bị khỏi hư hỏng.
Khởi động động cơ: Trong các thiết bị như máy lạnh, máy bơm, tụ điện hỗ trợ cung cấp dòng điện khởi động.
Chỉnh lưu dòng điện: Tụ điện được dùng để chuyển đổi dòng điện xoay chiều thành dòng điện một chiều trong các bộ nguồn.
Lưu trữ năng lượng: Tụ điện có thể lưu trữ năng lượng trong thời gian ngắn, sử dụng trong các ứng dụng đòi hỏi đáp ứng nhanh.

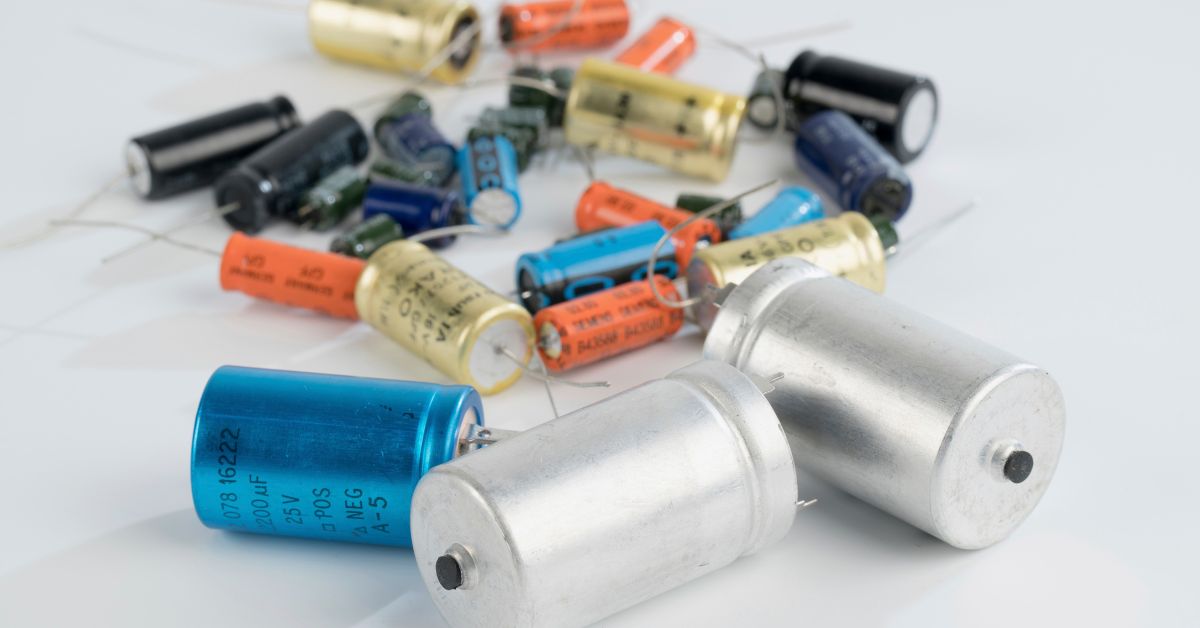

Công dụng của tụ điện
3. Ứng dụng của tụ điện
Tụ điện được ứng dụng rộng rãi trong nhiều lĩnh vực:
Thiết bị gia dụng: Các thiết bị như tivi, loa, điều hòa không khí sử dụng tụ điện để đảm bảo hoạt động ổn định.
Công nghiệp: Tụ điện được dùng trong các hệ thống tự động hóa, máy biến áp và các mạch công suất lớn.
Ô tô: Tụ điện góp phần tăng hiệu quả hoạt động của động cơ và các hệ thống điện tử khác.
Năng lượng tái tạo: Trong các hệ thống năng lượng mặt trời hoặc gió, tụ điện được dùng để lưu trữ năng lượng và tối ưu hóa quá trình sử dụng.
Y tế: Tụ điện xuất hiện trong các thiết bị đo lường và hỗ trợ điều trị như máy X-quang, máy siêu âm.
4. Nguyên lý hoạt động của tụ điện
Nguyên lý hoạt động của tụ điện dựa trên khả năng tích trữ năng lượng điện trường. Khi đặt một hiệu điện thế vào hai bản cực của tụ điện, các electron sẽ di chuyển từ bản cực dương sang bản cực âm thông qua nguồn điện bên ngoài. Quá trình này tiếp tục cho đến khi hiệu điện thế giữa hai bản cực bằng với hiệu điện thế của nguồn. Lúc này, tụ điện được coi là đã được sạc đầy. Khi ngắt nguồn điện, điện tích sẽ được lưu trữ trên hai bản cực của tụ điện. Khi có một đường dẫn cho dòng điện chạy qua, tụ điện sẽ phóng điện, giải phóng năng lượng đã được lưu trữ.
5. Các loại tụ điện
5.1 Tụ nhôm
Tụ nhôm được cấu tạo từ hai lá nhôm cuộn lại, xen giữa là một lớp giấy tẩm dung dịch điện phân, tất cả được gói gọn trong một hình trụ. Với điện dung trải dài từ 0,1µF đến 500.000µF, tụ nhôm sở hữu khả năng lưu trữ điện tích lớn nhất so với các loại tụ khác. Tuy nhiên, bên cạnh ưu điểm về điện dung cao và dải điện áp hoạt động rộng (10V - 100V), tụ nhôm cũng tồn tại một số nhược điểm. Dòng rò DC khá cao khiến chúng không phù hợp với các ứng dụng ghép AC tần số cao. Thêm vào đó, dung sai lớn (±20% hoặc hơn) hạn chế việc sử dụng tụ nhôm trong các mạch đòi hỏi độ chính xác cao, chẳng hạn như mạch lọc hay mạch định thời.

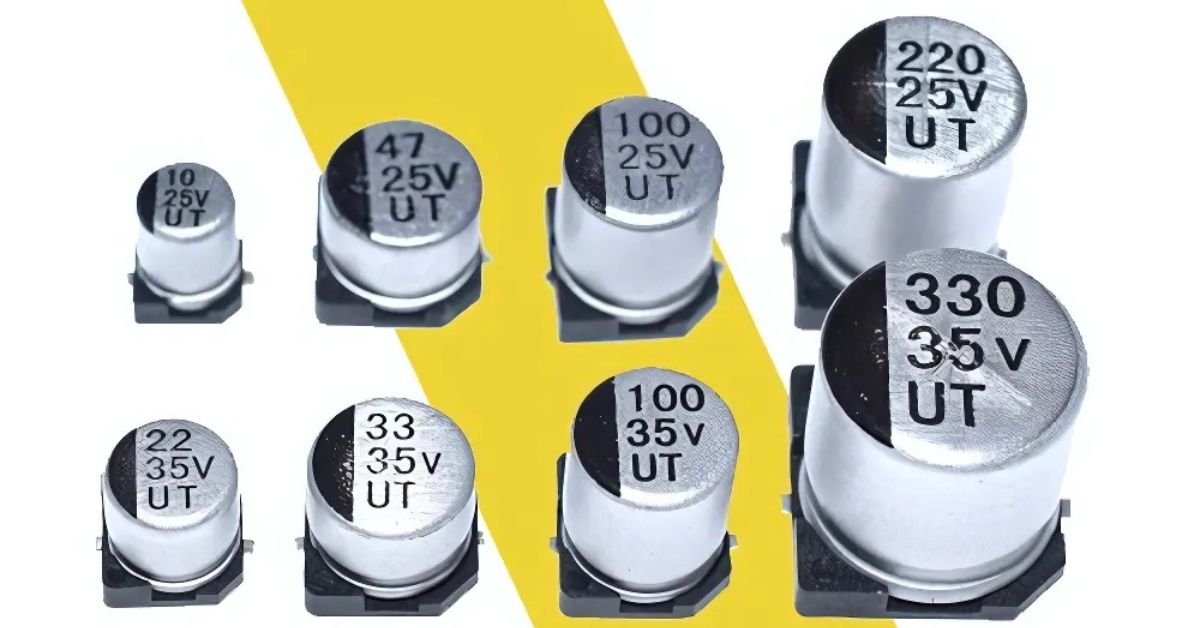

Tụ nhôm
5.2 Tụ Tantalum
Tụ Tantalum được làm từ tantalum pentoxide, là loại tụ phân cực tương tự tụ nhôm. So với tụ nhôm, tụ tantalum nổi bật với kích thước nhỏ gọn hơn, trọng lượng nhẹ hơn và độ ổn định cao hơn. Chúng cũng có dòng rò thấp và độ tự cảm giữa các chân nhỏ. Tuy nhiên, điện dung và điện áp làm việc tối đa của tụ tantalum lại thấp hơn. Do dễ bị hư hỏng bởi dòng điện cao, tụ tantalum thường được dùng trong các hệ thống tín hiệu tương tự không có xung dòng lớn.

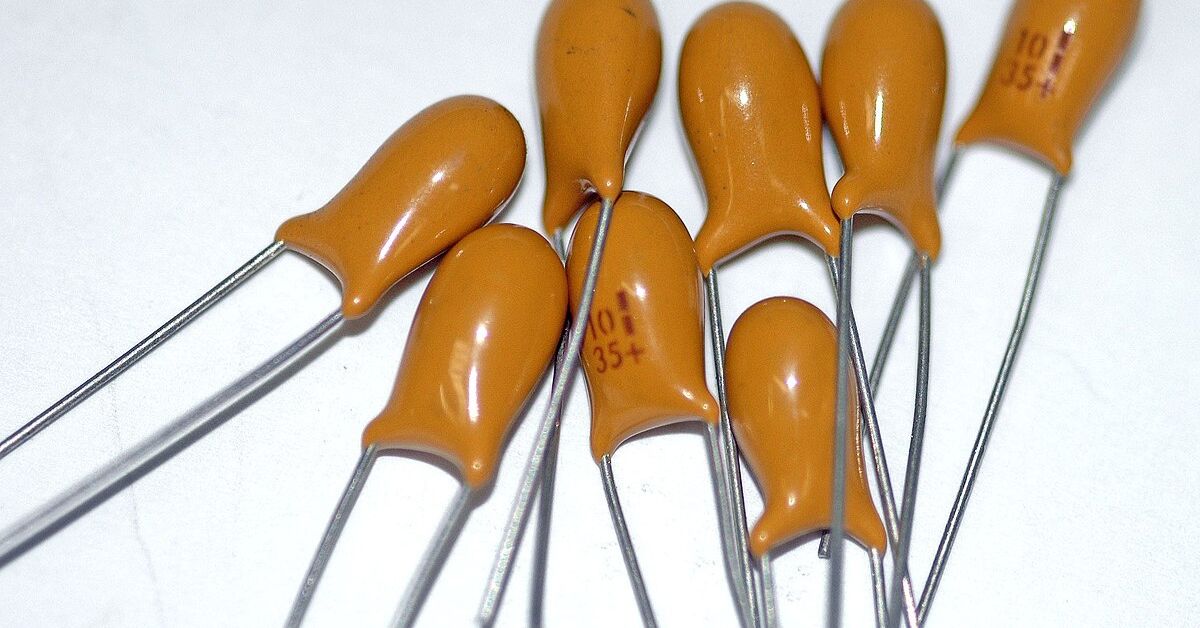

Tụ Tantalum
5.3 Tụ gốm
Tụ gốm là một trong những loại tụ phổ biến nhất bên cạnh tụ hóa, sử dụng các vật liệu gốm như barium titanate làm chất điện môi. Ưu điểm nổi bật của tụ gốm là khả năng đạt điện dung cao trong một kích thước nhỏ gọn, mặc dù không lớn bằng tụ hóa (khoảng 1pF đến vài microfarad). Do cấu trúc không cuộn dây, tụ gốm có độ tự cảm thấp, rất lý tưởng cho các ứng dụng tần số cao, bao gồm cả khử ghép. Đặc biệt, tụ gốm NPO (Negative-Positive-Zero) còn được gọi là tụ siêu ổn định hoặc bù nhiệt độ, nổi tiếng với độ ổn định cao và khả năng chống lão hóa theo thời gian, phù hợp cho các mạch điều chỉnh và bộ lọc. Tụ gốm được sản xuất với nhiều mức điện áp và dung sai khác nhau, đáp ứng đa dạng nhu cầu sử dụng.

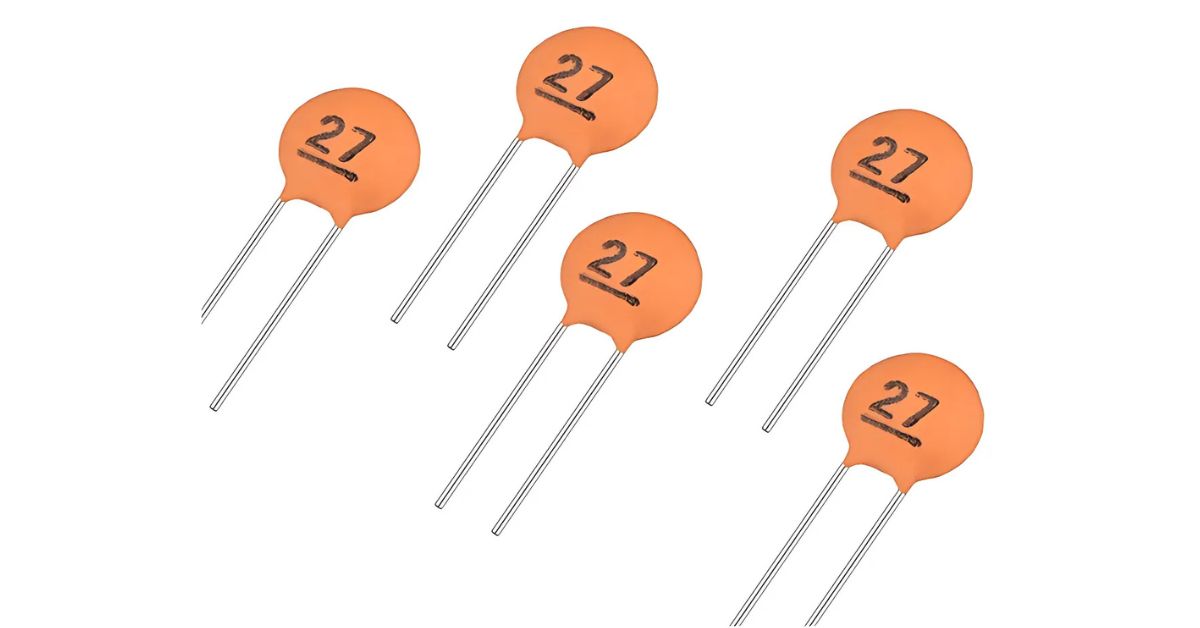

Tụ gốm
5.4 Tụ polyester
Tụ polyester được cấu tạo từ các lá kim loại đặt cách nhau bởi một lớp màng polyester hoặc một lớp kim loại phủ trên chất điện môi. Với điện dung từ 1nF đến 15µF và điện áp làm việc từ 50V đến 1500V, tụ polyester có dung sai 5%, 10% hoặc 20%. Hệ số nhiệt độ của chúng khá cao. Điện trở cách điện cao làm cho tụ polyester phù hợp với các ứng dụng ghép hoặc lưu trữ. Mật độ điện dung cao (điện dung trên một đơn vị thể tích lớn) cùng với giá thành rẻ đã góp phần vào sự phổ biến rộng rãi của loại tụ này trên thị trường.

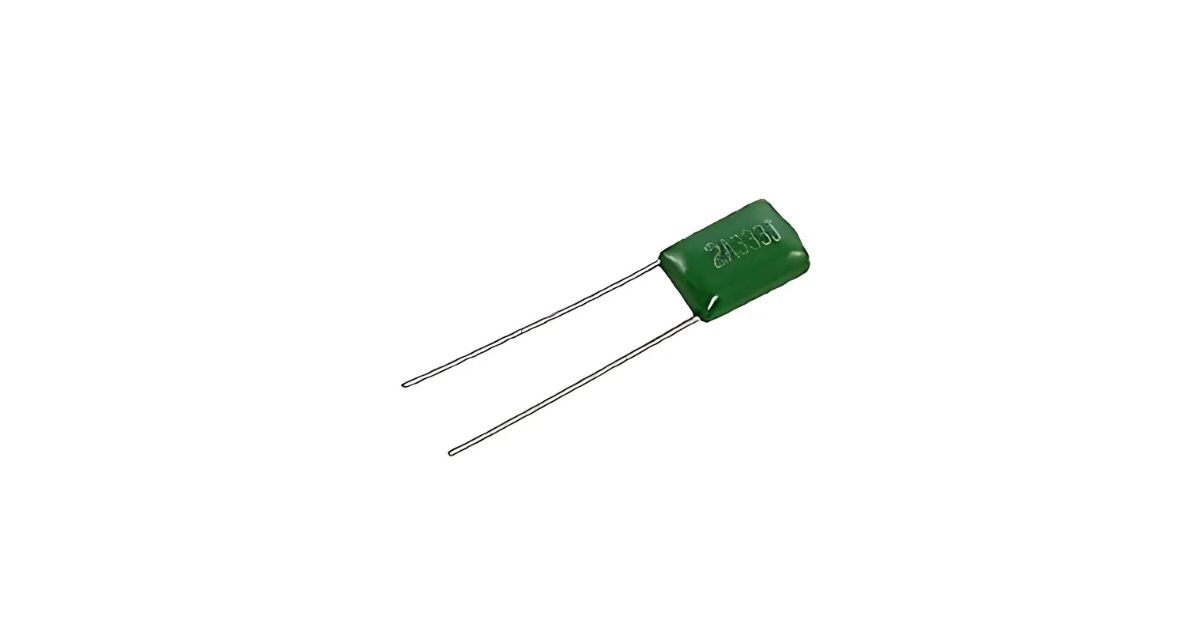

Tụ polyester
5.5 Tụ Polypropylen
Tụ polypropylen sử dụng màng polypropylen làm chất điện môi. Với dải điện dung từ 100pF đến 10µF, loại tụ này nổi bật với khả năng chịu đựng điện áp cao, lên đến 3000V ở một số loại. Đặc điểm này khiến chúng trở nên lý tưởng cho các mạch điện áp cao, bao gồm mạch cấp nguồn, bộ khuếch đại công suất, đặc biệt là bộ khuếch đại đèn điện tử và mạch TV. Tụ polypropylen còn sở hữu độ chính xác cao với dung sai thấp khoảng 1%, rất phù hợp cho các ứng dụng đòi hỏi độ chính xác. Điện trở cách điện cao cũng là một ưu điểm, cho phép sử dụng trong các mạch ghép và lưu trữ. Ổn định điện dung ở tần số dưới 100kHz, tụ polypropylen được ứng dụng rộng rãi trong các mạch khử nhiễu, chặn, bỏ qua, ghép, lọc, định thời và xử lý xung.

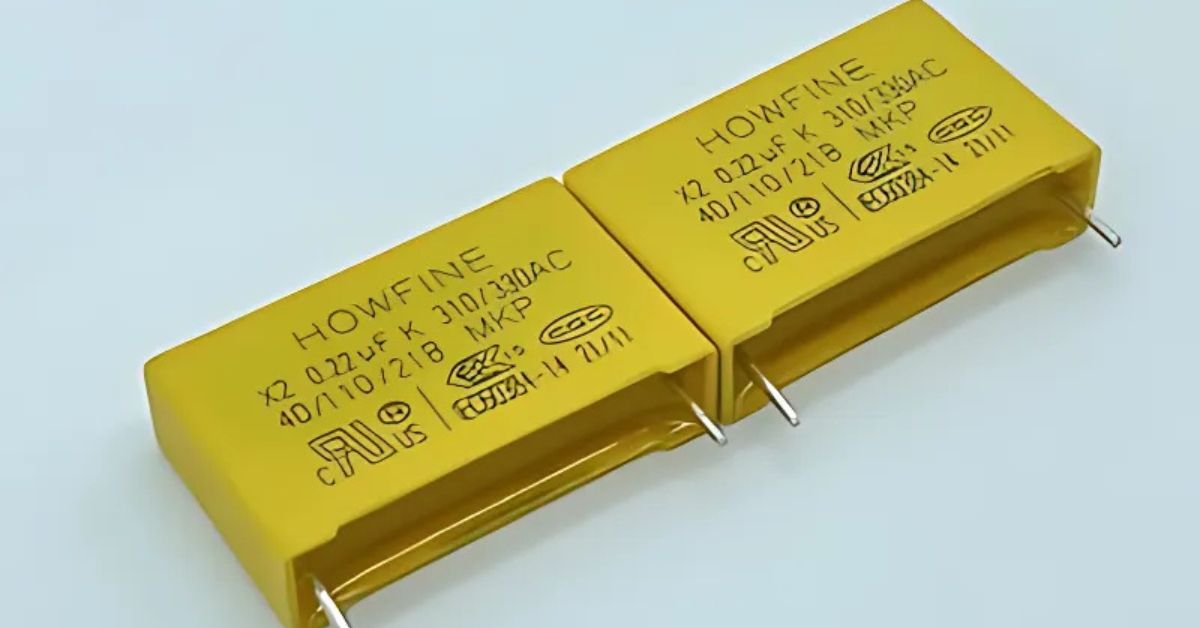

Tụ Polypropylen
5.6 Tụ Polystyrene
Tụ polystyrene sử dụng polystyrene làm chất điện môi. Chúng thường có điện dung thấp, từ 10pF đến 47nF, với dung sai từ 5% đến 10%. Tuy nhiên, cũng có các loại tụ polystyrene độ chính xác cao với dung sai 1% hoặc 2%. Điện áp làm việc nằm trong khoảng 30V đến 630V. Ưu điểm của tụ polystyrene là điện trở cách điện cao, thích hợp cho ứng dụng ghép và lưu trữ. Các loại chính xác thường được dùng trong mạch định thời, điều chỉnh và lọc. Tuy nhiên, do cấu trúc cuộn dây bên trong tạo ra tự cảm, tụ polystyrene không phù hợp với ứng dụng tần số cao. Một nhược điểm khác là khả năng chịu nhiệt kém: tiếp xúc với nhiệt độ trên 70°C sẽ làm thay đổi giá trị điện dung vĩnh viễn, không thể phục hồi ngay cả khi được làm mát.

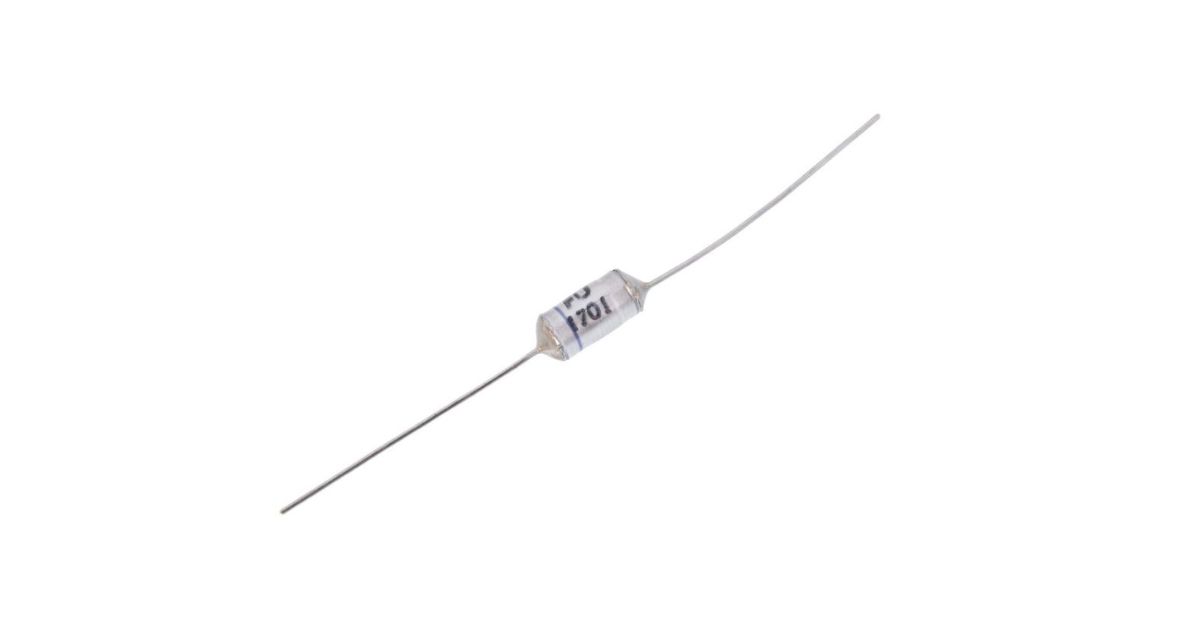

Tụ Polystyrene
5.7 Tụ polycarbonate
Tụ polycarbonate là tụ điện có chất điện môi polycarbonate, có điện dung từ 100pF đến 10µF và điện áp làm việc lên đến 400V DC. Điểm mạnh của loại tụ này nằm ở hệ số nhiệt độ rất tốt, ít bị ảnh hưởng bởi sự thay đổi nhiệt độ, vượt trội hơn so với tụ polyester. Tuy nhiên, dung sai khá cao (5% và 10%) khiến tụ polycarbonate không phù hợp với các ứng dụng đòi hỏi độ chính xác.

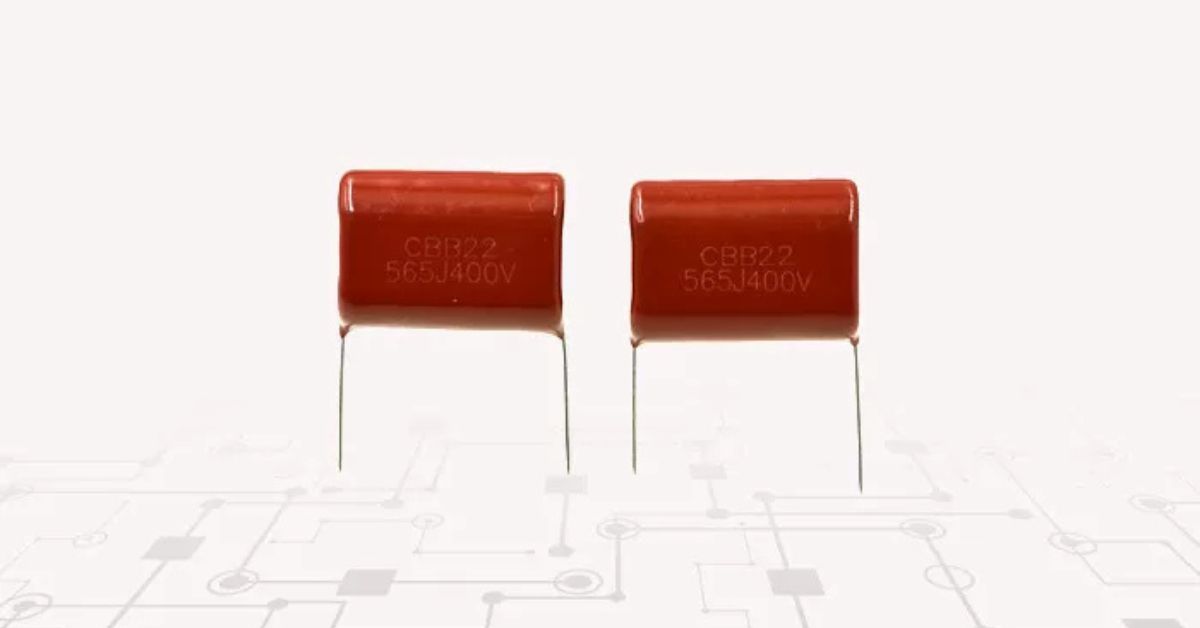

Tụ polycarbonate
5.8 Tụ bạc mica
Tụ bạc mica được chế tạo bằng cách phủ một lớp bạc mỏng lên chất điện môi mica. Loại tụ này nổi tiếng với độ ổn định cao theo thời gian, dung sai thấp (từ 1% trở xuống), hệ số nhiệt độ tốt và độ bền vượt trội. Tuy nhiên, điện dung của tụ bạc mica khá hạn chế và giá thành lại cao. Chúng thường được sử dụng trong các mạch cộng hưởng, bộ lọc tần số cao nhờ tính ổn định nhiệt tốt, và trong các mạch điện áp cao nhờ khả năng cách điện tuyệt vời.

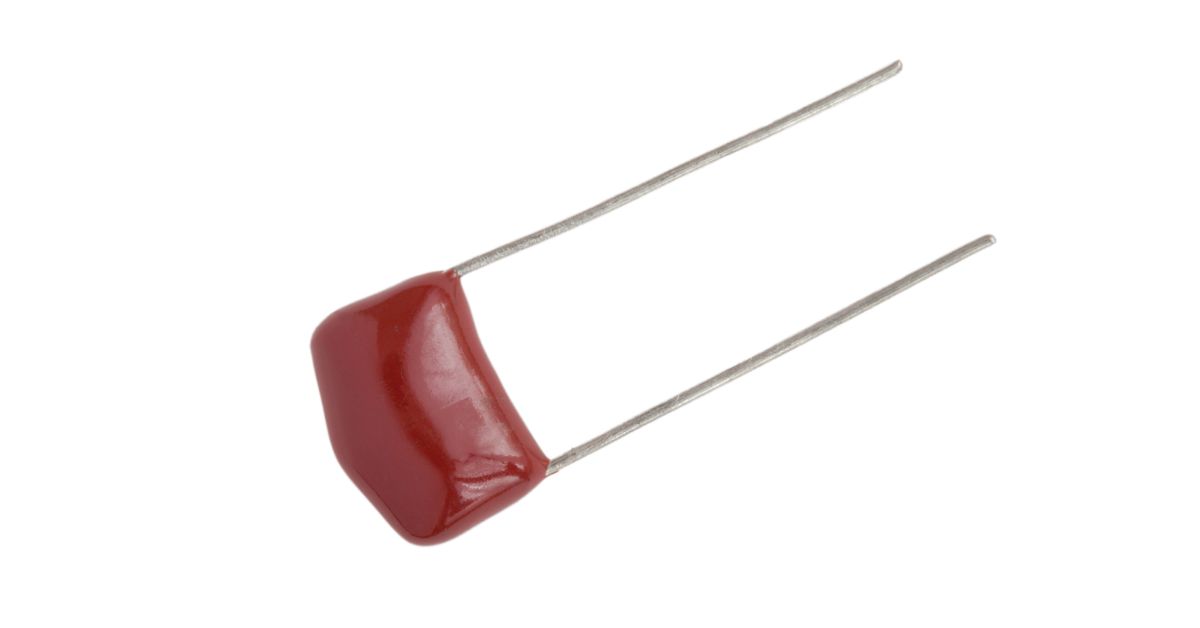

Tụ bạc mica
5.9 Tụ giấy
Tụ giấy được cấu tạo từ các lá kim loại mỏng cách nhau bởi một lớp giấy sáp làm chất điện môi. Với điện dung trải dài từ 500pF đến 50µF và khả năng chịu đựng điện áp cao, tụ giấy thường được sử dụng trong các thiết bị điện áp cao. Tuy nhiên, do dòng rò lớn và dung sai cao (trên 10% đến 20%), tụ giấy không phù hợp cho các ứng dụng ghép AC và các mạch định thời đòi hỏi độ chính xác.
Tụ giấy
Tóm lại, việc hiểu rõ các loại tụ điện và công dụng là yếu tố then chốt trong thiết kế mạch điện tử. Mỗi loại tụ điện đều có những đặc điểm riêng, phù hợp với từng ứng dụng cụ thể. Do đó, bạn cần cân nhắc các yếu tố như điện dung, điện áp, tần số, dung sai và các yêu cầu khác của mạch để lựa chọn loại tụ điện tối ưu, đảm bảo hiệu suất và độ tin cậy.
