Trong hệ thống điện dân dụng và công nghiệp, cầu dao đảo chiều là thiết bị không thể thiếu giúp chuyển đổi nguồn điện linh hoạt giữa các nguồn cung cấp. Việc nắm rõ cách đấu cầu dao đảo chiều 1 pha không chỉ đảm bảo an toàn mà còn tối ưu hiệu suất sử dụng điện. Bài viết này sẽ giúp bạn tìm hiểu chi tiết về cầu dao đảo chiều, từ cấu tạo, nguyên lý hoạt động đến hướng dẫn thực hiện đúng kỹ thuật.
1. Cầu dao đảo chiều là gì?
Cầu dao đảo chiều là thiết bị điện được sử dụng để chuyển đổi dòng điện giữa hai nguồn hoặc hai tải khác nhau. Chức năng chính của thiết bị này là đảm bảo dòng điện hoạt động ổn định, kể cả khi một nguồn bị gián đoạn. Điều này đặc biệt hữu ích trong trường hợp mất điện đột ngột hoặc cần sử dụng nguồn điện dự phòng.
Trong thực tế, cầu dao đảo chiều thường xuất hiện trong các hệ thống điện tại hộ gia đình, xưởng sản xuất, hoặc nơi sử dụng máy phát điện. Loại cầu dao này giúp chuyển đổi nguồn điện thủ công một cách nhanh chóng, an toàn và tiện lợi.
Cầu dao đảo chiều là gì?
2. Cấu tạo cầu dao đảo chiều
Cầu dao đảo chiều có thiết kế đơn giản nhưng cực kỳ hiệu quả trong việc kiểm soát dòng điện. Thiết bị này thường bao gồm các thành phần chính như:
Vỏ cách điện: Làm từ chất liệu chịu nhiệt và chống cháy, giúp bảo vệ người dùng và thiết bị.
Tiếp điểm điện: Được làm từ vật liệu dẫn điện tốt như đồng hoặc bạc, đảm bảo khả năng dẫn điện ổn định.
Tay gạt: Dùng để thực hiện thao tác chuyển đổi nguồn điện giữa hai trạng thái.
Cơ chế khóa: Đảm bảo rằng không có dòng điện chạy qua cả hai nguồn cùng một lúc, giúp tránh các sự cố như chập mạch.

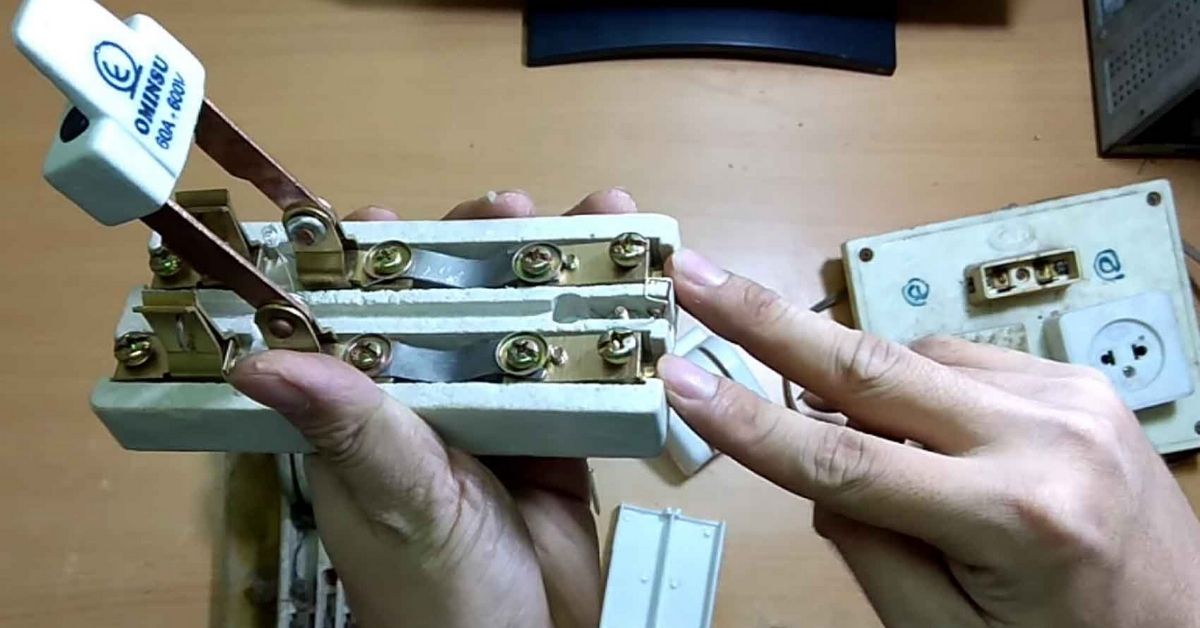

Cấu tạo cầu dao đảo chiều
3. Nguyên lý hoạt động của cầu dao đảo chiều
Nguyên lý hoạt động của cầu dao đảo chiều dựa trên việc chuyển đổi tiếp điểm điện giữa hai trạng thái nguồn. Khi tay gạt được chuyển sang vị trí thứ nhất, dòng điện sẽ được nối với nguồn thứ nhất. Ngược lại, khi gạt tay sang vị trí thứ hai, nguồn thứ nhất sẽ được ngắt kết nối và dòng điện sẽ chạy từ nguồn thứ hai.
Đặc biệt, cơ chế này đảm bảo rằng không có dòng điện nào chạm nhau hoặc gây ra tình trạng quá tải. Điều này rất quan trọng trong việc bảo vệ thiết bị điện và hệ thống nguồn điện khỏi hỏng hóc.
Nguyên lý hoạt động của cầu dao đảo chiều
4. Cách đấu cầu dao đảo chiều 1 pha
4.1 Chuẩn bị dụng cụ
Trước khi tiến hành lắp đặt bất kỳ thiết bị điện dân dụng nào, việc chuẩn bị đầy đủ các dụng cụ kỹ thuật là điều tối quan trọng nhằm đảm bảo an toàn và hiệu quả trong quá trình đấu nối. Cụ thể, bạn cần:
Động cơ một pha: Đây là thiết bị không thể thiếu, đóng vai trò quan trọng trong việc đảm bảo hoạt động của cầu dao đảo chiều 1 pha.
Cầu dao đảo chiều một pha: Thiết bị chính để kiểm soát và điều chỉnh hướng dòng điện trong hệ thống.
Dụng cụ cắt, bấm và đo đếm dây điện: Các công cụ hỗ trợ cần thiết giúp kiểm tra động cơ, đo điện áp và đảm bảo độ chính xác trước khi lắp đặt.
4.2 Sơ đồ đấu cầu dao đảo chiều 1 pha
Dưới đây là cách trình bày chi tiết từng bước đấu cầu dao đảo chiều:
Bước 1: Đấu nguồn điện vào hai đầu số 1 và 2 của cầu dao đảo chiều. Đây là bước đầu tiên để cung cấp nguồn năng lượng cho hệ thống.
Bước 2: Nối đầu số 3 của cầu dao với đầu A của động cơ. Đây là kết nối quan trọng giúp cầu dao điều khiển hoạt động của động cơ.
Bước 3: Tiếp tục đấu đầu B của động cơ với nguồn điện. Kết nối này đảm bảo dòng điện đi qua động cơ một cách ổn định.
Bước 4: Cuối cùng, nối đầu C của động cơ với đầu số 4 của cầu dao đảo chiều. Bước này hoàn thành việc đấu nối và đảm bảo hệ thống hoạt động đúng kỹ thuật.
Việc thực hiện theo đúng trình tự sẽ giúp quá trình lắp đặt an toàn và hiệu quả.
4.3 Các bước thực hiện
Để đảm bảo việc đấu nối cầu dao đảo chiều được chính xác và an toàn, bạn cần thực hiện theo các bước sau:
Bước 1: Trước khi bắt đầu bất kỳ thao tác đấu nối nào, hãy chắc chắn tắt nguồn điện để đảm bảo an toàn.
Bước 2: Tiến hành đấu nguồn vào các đầu số 1 và 2 của cầu dao đảo chiều, lưu ý đấu đúng vị trí để không gây lỗi trong quá trình lắp đặt.
Bước 3: Kết nối đầu số 3 của cầu dao với động cơ, nối đầu B với nguồn điện và đầu số 4 với đầu C của động cơ. Đảm bảo các kết nối này chắc chắn và đúng kỹ thuật.
Bước 4: Sau khi hoàn thành các kết nối, bạn cần kiểm tra lại động cơ bằng cách đo điện áp và dòng điện để xác nhận mọi thứ hoạt động bình thường và đúng yêu cầu kỹ thuật.

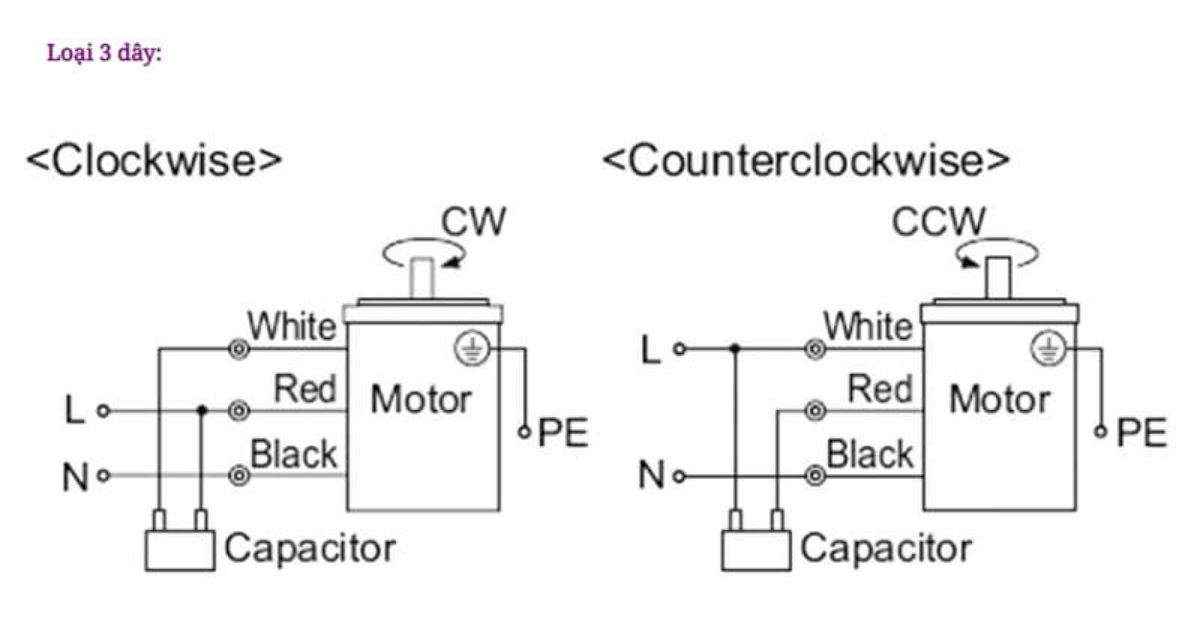

Cách đấu cầu dao đảo chiều 1 pha
5. Những lưu ý khi đấu cầu dao đảo chiều
Khi đấu cầu dao đảo chiều 1 pha, cần lưu ý những điểm sau để đảm bảo an toàn và hiệu quả:
Kiểm tra kỹ các mối nối để đảm bảo không bị lỏng hoặc hở mạch, tránh gây ra hiện tượng tia lửa điện.
Sử dụng dây dẫn có tiết diện phù hợp với dòng điện để tránh tình trạng quá tải dây dẫn.
Không thực hiện đấu nối khi nguồn điện chưa được ngắt hoàn toàn.
Đọc kỹ hướng dẫn sử dụng của nhà sản xuất để hiểu rõ về cấu tạo và cách lắp đặt của cầu dao.
Việc hiểu và nắm rõ cách đấu cầu dao đảo chiều 1 pha không chỉ giúp đảm bảo an toàn mà còn tăng hiệu quả sử dụng hệ thống điện. Với những kiến thức cơ bản về cấu tạo, nguyên lý hoạt động và các bước thực hiện, bạn hoàn toàn có thể tự thực hiện đấu nối cầu dao đảo chiều tại nhà. Hy vọng bài viết này đã cung cấp thông tin hữu ích, giúp bạn thực hiện công việc này một cách đơn giản và an toàn.
