Hệ thống điện an toàn là yếu tố quan trọng trong mọi công trình từ nhà ở đến nhà máy. Trong đó, các thiết bị bảo vệ như CB, MCB, MCCB đóng vai trò then chốt, giúp ngăn chặn nguy cơ chập cháy và quá tải điện. Tuy nhiên, không phải ai cũng hiểu rõ CB, MCB, MCCB là gì và cách chúng hoạt động. Hãy cùng tìm hiểu chi tiết trong bài viết này.
1. CB, MCB, MCCB được định nghĩa là gì?
CB là viết tắt của Circuit Breaker (cầu dao tự động), một thiết bị có chức năng tự động ngắt mạch điện khi xảy ra sự cố như quá tải, ngắn mạch hoặc rò rỉ điện. CB là tên gọi chung, trong đó bao gồm nhiều loại như MCB và MCCB.
MCB (Miniature Circuit Breaker) là loại CB có kích thước nhỏ gọn, thường được sử dụng trong các hệ thống điện dân dụng với dòng điện định mức dưới 100A.
MCCB (Molded Case Circuit Breaker) là loại CB có kích thước lớn hơn, được thiết kế cho các hệ thống điện công nghiệp với dòng điện định mức lên đến hàng trăm hoặc hàng nghìn ampe.
Như vậy, CB là thuật ngữ bao quát, trong khi MCB và MCCB là các dạng CB cụ thể, được phân loại dựa trên ứng dụng và công suất.

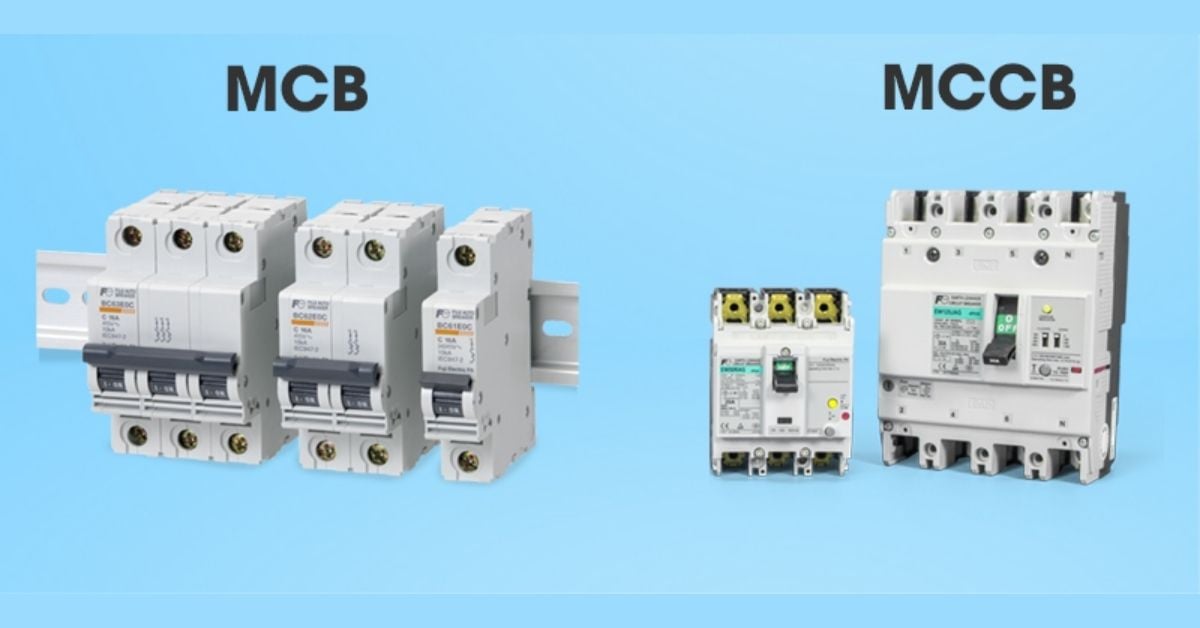

CB, MCB, MCCB được định nghĩa là gì?
2. Một số loại CB trên thị trường hiện nay
CB trên thị trường hiện nay rất đa dạng, được chia thành các nhóm chính dựa trên công năng và mục đích sử dụng.
CB chống giật (RCBO hoặc RCCB): Loại này chuyên ngắt mạch khi phát hiện dòng điện rò rỉ, thường được sử dụng trong các hộ gia đình và văn phòng để bảo vệ con người khỏi nguy cơ điện giật.
MCB: Loại CB phổ biến trong các hệ thống điện dân dụng. Nó bảo vệ mạch điện khỏi quá tải và ngắn mạch trong các công trình nhỏ như nhà ở.
MCCB: Thường xuất hiện trong các nhà máy và xí nghiệp, nơi cần bảo vệ các mạch điện lớn, có công suất cao.
CB tự động điều khiển từ xa: Một số CB hiện đại được tích hợp công nghệ IoT, cho phép người dùng điều khiển và giám sát qua ứng dụng trên điện thoại.
Tùy vào nhu cầu sử dụng, bạn có thể lựa chọn loại CB phù hợp để đảm bảo hệ thống điện vận hành ổn định và an toàn.

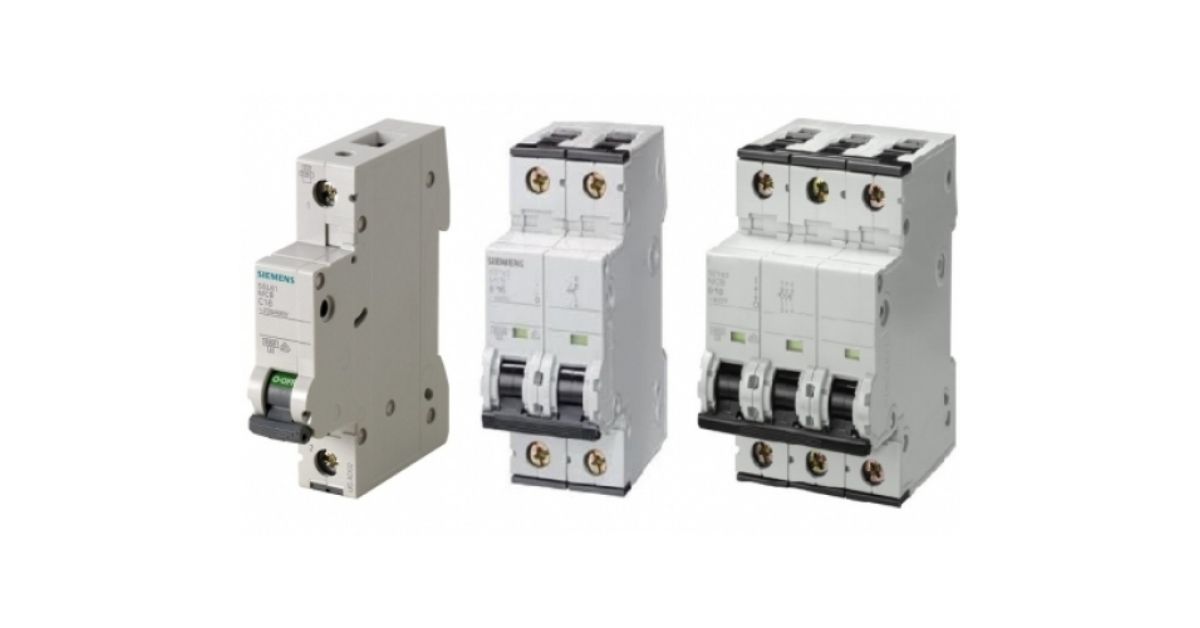

Một số loại CB trên thị trường hiện nay
3. Cấu tạo chung của các loại CB
Mặc dù có nhiều loại khác nhau, các CB đều có cấu tạo chung gồm các bộ phận chính:
Cơ cấu ngắt mạch
Đây là bộ phận quan trọng nhất, giúp CB tự động ngắt khi phát hiện sự cố điện. Nó bao gồm một lò xo, nam châm và các tiếp điểm điện.
Bộ phận truyền động
Bộ phận này cho phép người dùng bật hoặc tắt CB bằng tay.
Vỏ cách điện
Được làm từ vật liệu chống cháy và cách điện, giúp bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài.
Bộ cảm biến
Phát hiện dòng điện bất thường, chẳng hạn như quá tải hoặc ngắn mạch, để kích hoạt cơ chế ngắt mạch.
Dù là MCB hay MCCB, cấu tạo cơ bản của chúng đều tuân theo nguyên tắc chung này, chỉ khác nhau về kích thước, dòng định mức và các tính năng bổ sung.

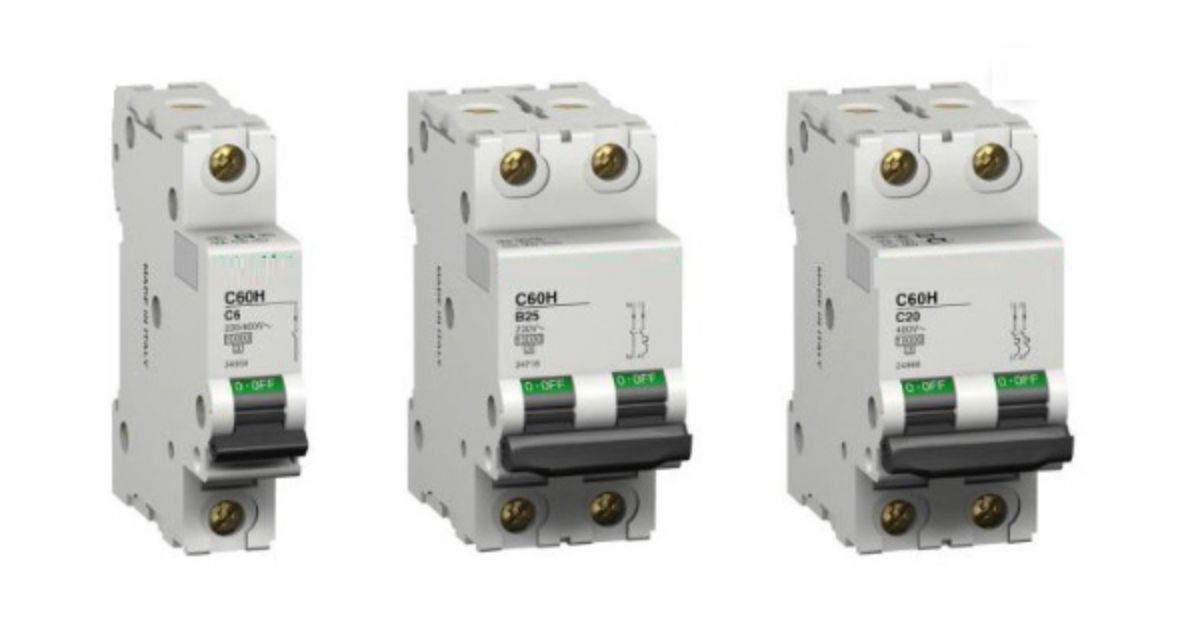

Cấu tạo chung của các loại CB
4. CB hoạt động như thế nào?
Nguyên lý hoạt động của CB dựa trên khả năng phát hiện dòng điện bất thường và ngắt mạch tự động để bảo vệ hệ thống.
Khi dòng điện vượt quá giá trị định mức, bộ cảm biến trong CB sẽ phát hiện sự bất thường. Đối với MCB, dòng điện quá tải làm nóng cuộn dây, khiến một lò xo bật ra và tách tiếp điểm điện. Với MCCB, cơ chế tương tự nhưng có thêm khả năng ngắt mạch trong các dòng điện lớn hơn nhờ nam châm điện.
CB cũng có khả năng bảo vệ khi xảy ra ngắn mạch. Lúc này, dòng điện tăng đột ngột sẽ tạo ra lực từ trường mạnh, tác động đến bộ truyền động, khiến CB lập tức ngắt mạch.
Ngoài ra, một số loại CB chống giật còn được trang bị cảm biến để phát hiện dòng điện rò rỉ qua cơ thể con người, từ đó ngắt mạch kịp thời, giảm nguy cơ điện giật.

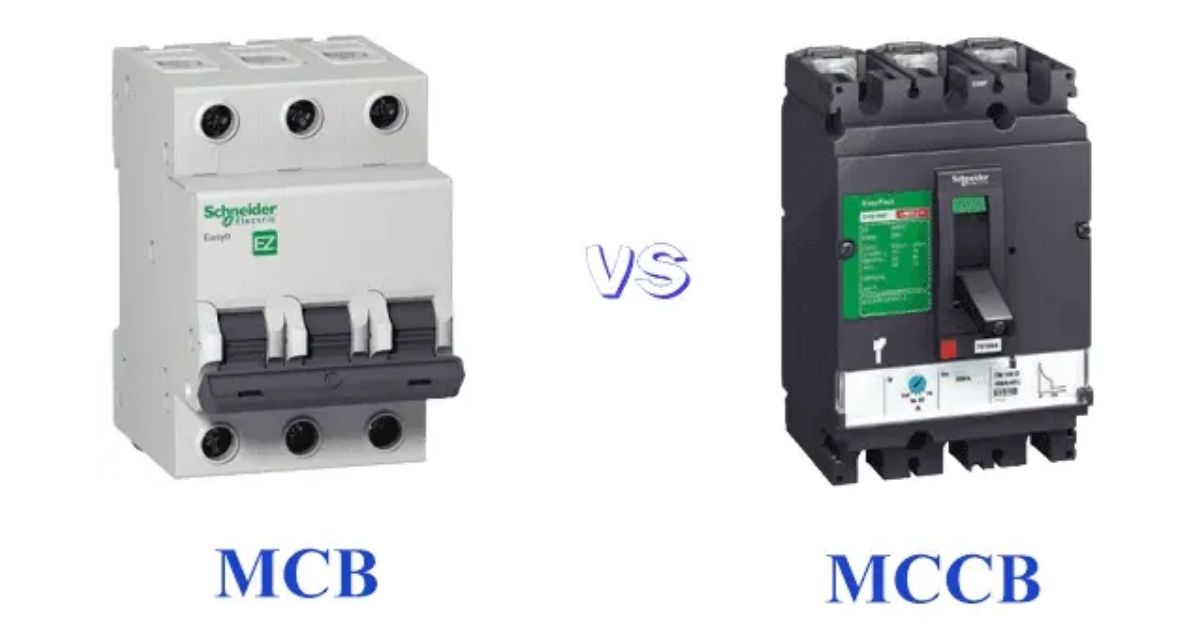

CB hoạt động như thế nào?
5. Kết luận
Việc hiểu rõ CB, MCB, MCCB là gì và cách chúng hoạt động là bước quan trọng để đảm bảo an toàn điện trong mọi công trình. Dựa vào đặc điểm từng loại, bạn có thể lựa chọn CB phù hợp với nhu cầu sử dụng, từ hộ gia đình đến các hệ thống công nghiệp lớn. Hãy cân nhắc kỹ và chọn sản phẩm chất lượng để bảo vệ an toàn cho bạn và gia đình.
