Công tắc tơ 1 pha, hay còn gọi là contactor 1 pha là một thiết bị điện được sử dụng rộng rãi trong các hệ thống điện dân dụng và công nghiệp. Với chức năng chính là điều khiển đóng ngắt mạch điện từ xa, công tắc tơ 1 pha không chỉ đảm bảo an toàn mà còn giúp tăng hiệu quả vận hành của hệ thống. Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về công tắc tơ 1 pha, từ cấu tạo, nguyên lý hoạt động đến cách đấu dây và phân loại.
1. Contactor 1 pha là gì?
Contactor 1 pha là một thiết bị điện dùng để đóng ngắt mạch điện dòng xoay chiều một pha. Nó hoạt động trên nguyên lý điện từ, được thiết kế để điều khiển các thiết bị điện như động cơ, máy bơm và các loại tải khác một cách tự động hoặc từ xa.
Khác với công tắc cơ thông thường, contactor 1 pha có khả năng đóng ngắt mạch điện với dòng tải lớn mà không cần sử dụng lực cơ học của con người. Điều này giúp giảm thiểu rủi ro và đảm bảo hiệu suất hoạt động của hệ thống điện.

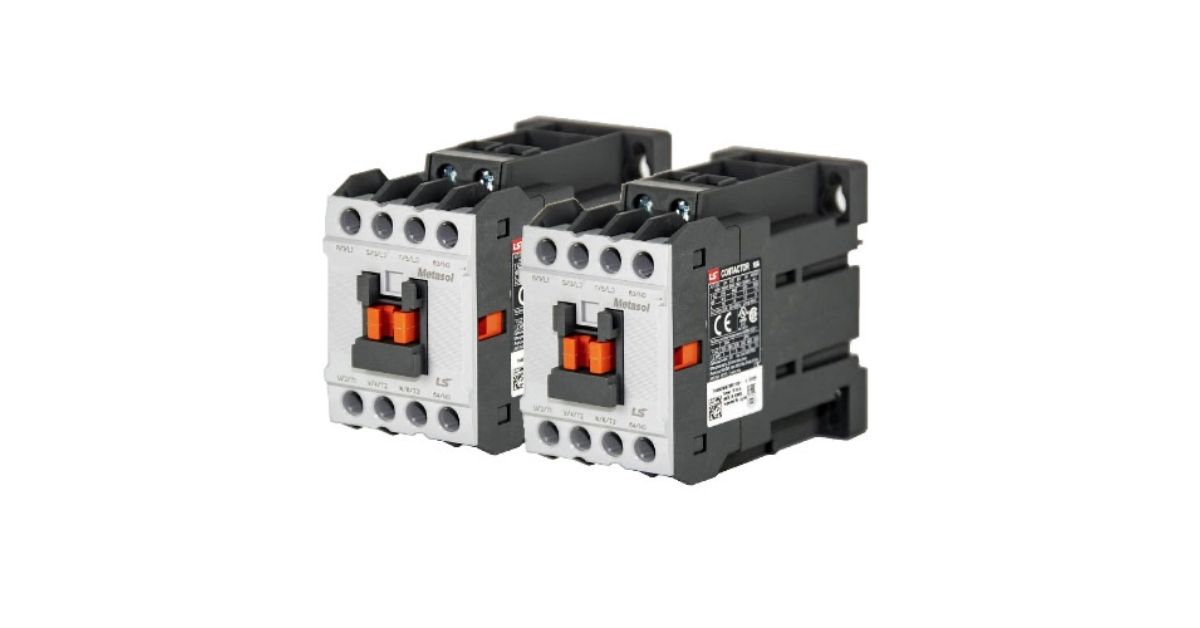

Contactor 1 pha là gì?
2. Cấu tạo của contactor 1 pha
Contactor 1 pha bao gồm các bộ phận chính sau:
Cuộn dây (coil): Đây là thành phần quan trọng tạo ra từ trường khi có dòng điện chạy qua, giúp chuyển đổi tín hiệu điện thành cơ học để đóng ngắt mạch điện.
Lõi từ (core): Lõi từ được làm từ vật liệu từ tính, giúp tăng cường hiệu quả từ trường. Nó bao gồm phần cố định và phần động, phối hợp để thực hiện chức năng đóng ngắt.
Tiếp điểm (contacts): Tiếp điểm bao gồm tiếp điểm chính và tiếp điểm phụ. Tiếp điểm chính dùng để đóng ngắt mạch điện chính, trong khi tiếp điểm phụ thường dùng cho các mạch điều khiển.
Lò xo (spring): Lò xo có nhiệm vụ đưa tiếp điểm về vị trí ban đầu khi ngắt nguồn điện khỏi cuộn dây.
Vỏ bảo vệ (housing): Vỏ của contactor thường được làm bằng nhựa chịu nhiệt hoặc kim loại, giúp bảo vệ các thành phần bên trong khỏi các yếu tố bên ngoài như bụi, nước, và va đập.

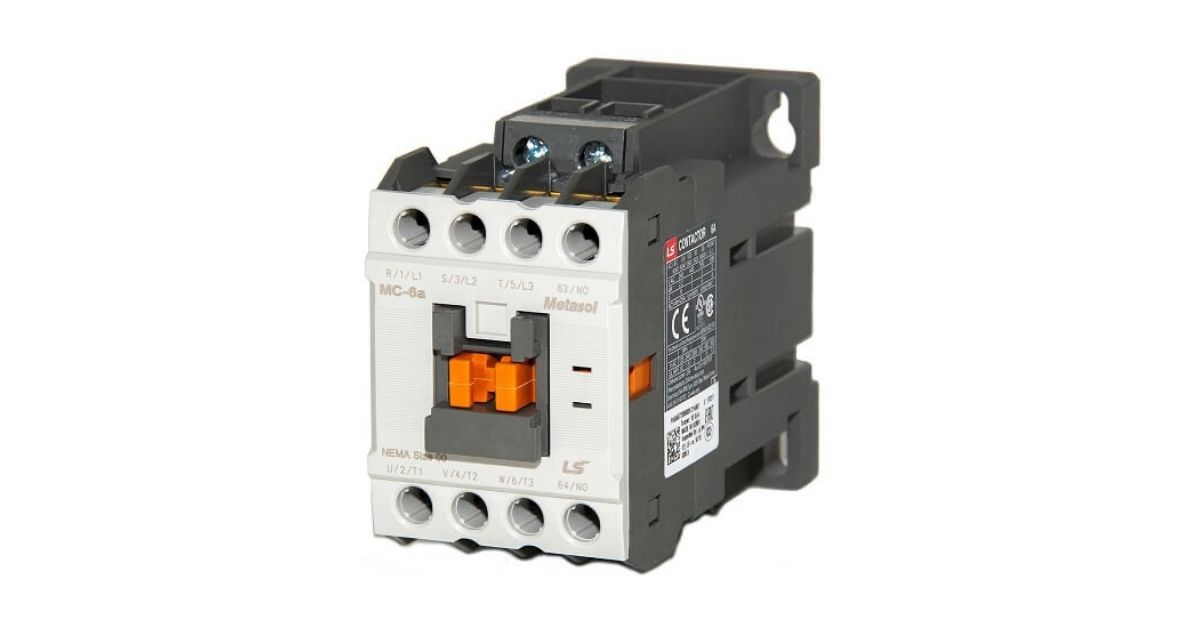

Cấu tạo của contactor 1 pha
3. Nguyên lý hoạt động của contactor 1 pha
Contactor 1 pha hoạt động dựa trên nguyên lý điện từ. Khi dòng điện được cấp vào cuộn dây, từ trường sinh ra sẽ hút lõi từ động làm cho các tiếp điểm chính đóng lại, cho phép dòng điện đi qua và cấp nguồn cho tải. Khi ngừng cấp điện cho cuộn dây, lực đàn hồi của lò xo sẽ đẩy lõi từ động trở về vị trí ban đầu, khiến các tiếp điểm mở ra và ngắt dòng điện.
Nguyên lý này không chỉ đảm bảo tính chính xác và hiệu quả mà còn giúp bảo vệ hệ thống điện khỏi các tình huống nguy hiểm như quá tải hoặc ngắn mạch.

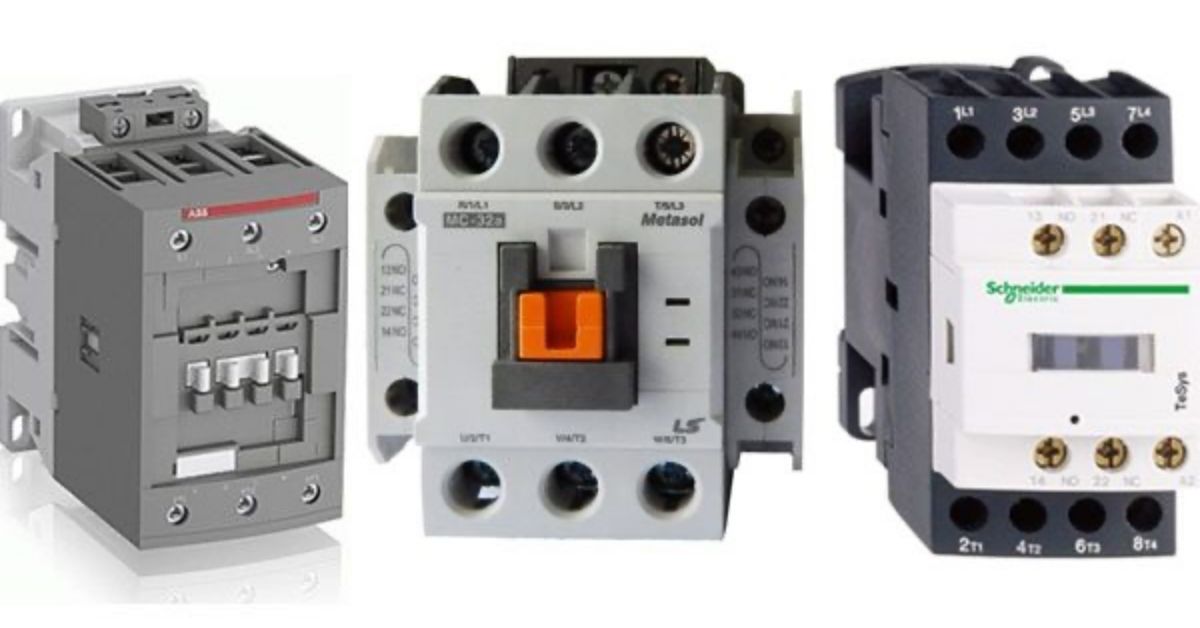

Nguyên lý hoạt động của contactor 1 pha
4. Phân loại contactor 1 pha
Contactor 1 pha được phân loại dựa trên dòng điện định mức mà nó có thể chịu được. Một số loại contactor phổ biến gồm:
4.1 Contactor tơ 1 pha 20A
Loại contactor này thích hợp cho các ứng dụng có tải nhẹ, chẳng hạn như hệ thống chiếu sáng hoặc các thiết bị điện dân dụng nhỏ. Với dòng định mức 20A, nó đảm bảo khả năng hoạt động ổn định và an toàn trong các mạch điện có công suất thấp.
4.2 Contactor 1 pha 25A
Contactor 1 pha 25A thường được sử dụng trong các hệ thống điện gia đình và công nghiệp vừa, bao gồm điều khiển máy bơm nước, quạt thông gió hoặc các thiết bị điện khác với dòng tải trung bình.
4.3 Contactor 1 pha 32A
Được thiết kế để đáp ứng các tải lớn hơn, contactor 1 pha 32A là lựa chọn lý tưởng cho các thiết bị như động cơ có công suất cao hoặc máy điều hòa không khí công nghiệp. Dòng định mức này đảm bảo hiệu suất cao và độ bền lâu dài.
4.4 Contactor 1 pha 40A
Đây là loại contactor có công suất lớn nhất trong nhóm 1 pha, thường được sử dụng trong các ứng dụng công nghiệp nặng hoặc các hệ thống yêu cầu dòng điện cao. Contactor 1 pha 40A có khả năng xử lý các tải lớn một cách an toàn và hiệu quả.

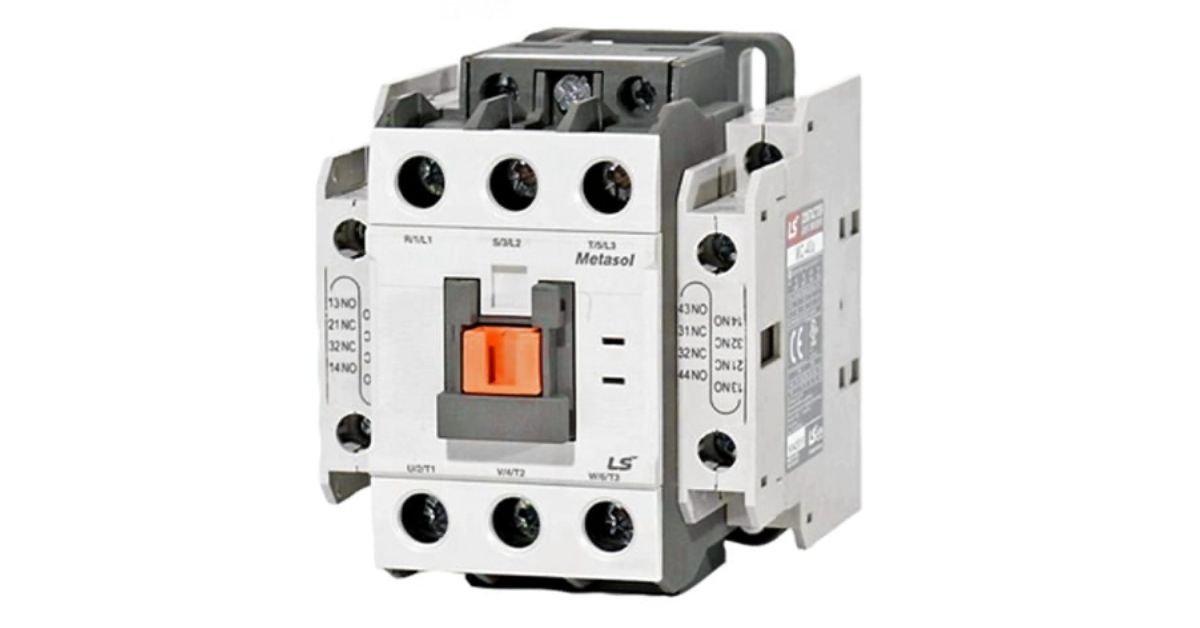

Phân loại contactor 1 pha
5. Cách đấu dây contactor 1 pha
Đấu dây contactor 1 pha đòi hỏi sự cẩn thận và chính xác để đảm bảo an toàn và hiệu quả. Quy trình cơ bản như sau:
Xác định các cực đấu dây
Trên mỗi contactor thường có các ký hiệu chỉ rõ các cực đấu dây, bao gồm cực đầu vào (L) và cực đầu ra (T).
Kết nối nguồn điện
Dây nguồn được kết nối vào các cực đầu vào của contactor. Đảm bảo các dây được siết chặt để tránh hiện tượng lỏng lẻo gây mất an toàn.
Kết nối tải
Dây tải được đấu vào các cực đầu ra của contactor. Tải có thể là động cơ, máy bơm hoặc các thiết bị điện khác.
Kết nối cuộn dây
Cuộn dây điều khiển của contactor được cấp nguồn từ mạch điều khiển. Khi có tín hiệu điều khiển, cuộn dây sẽ kích hoạt để đóng hoặc ngắt tiếp điểm.
Kiểm tra và vận hành
Sau khi hoàn tất đấu dây, cần kiểm tra kỹ các mối nối và thực hiện vận hành thử để đảm bảo hệ thống hoạt động đúng như mong muốn.

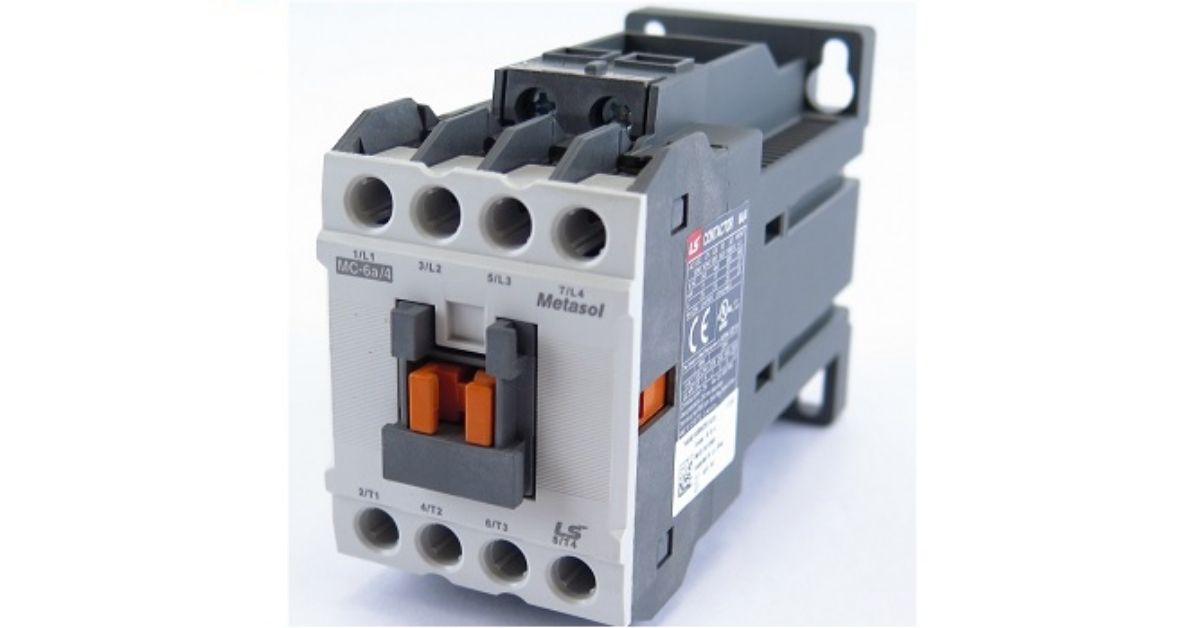

Cách đấu dây contactor 1 pha
6. Kết luận
Hy vọng rằng bài viết này đã giúp bạn hiểu rõ hơn về contactor 1 pha. Việc nắm vững các thông tin này sẽ giúp bạn lựa chọn và sử dụng thiết bị một cách hiệu quả, đảm bảo an toàn và tăng hiệu suất cho hệ thống điện của mình.
