Máy biến thế là một thiết bị điện quan trọng trong hệ thống truyền tải và phân phối điện năng. Với khả năng thay đổi mức điện áp, máy biến thế giúp tối ưu hóa việc truyền tải điện năng từ nhà máy điện đến các hộ tiêu thụ mà không làm mất quá nhiều năng lượng. Bằng cách giảm hoặc tăng điện áp, máy biến thế giúp tiết kiệm năng lượng và bảo vệ các thiết bị điện. Trong bài viết này, chúng ta sẽ tìm hiểu về máy biến thế, cấu tạo, nguyên lý hoạt động và công dụng của nó trong hệ thống điện.
1. Máy biến thế là gì?
Máy biến thế, hay còn gọi là máy biến áp, là một thiết bị điện được sử dụng để thay đổi điện áp trong các mạch điện xoay chiều (AC). Thiết bị này hoạt động dựa trên nguyên lý cảm ứng điện từ và chủ yếu được sử dụng trong các hệ thống truyền tải và phân phối điện. Máy biến thế không có bộ phận chuyển động, mà thay vào đó, sử dụng từ trường để truyền năng lượng từ cuộn dây này sang cuộn dây khác, qua đó thay đổi điện áp theo yêu cầu.
Máy biến thế giúp tăng hoặc giảm điện áp, từ đó điều chỉnh lượng điện năng phù hợp với yêu cầu của từng khu vực hoặc thiết bị sử dụng. Nhờ vào tính năng này, máy biến thế đóng vai trò vô cùng quan trọng trong hệ thống điện, đảm bảo sự ổn định và hiệu quả trong việc phân phối điện năng.

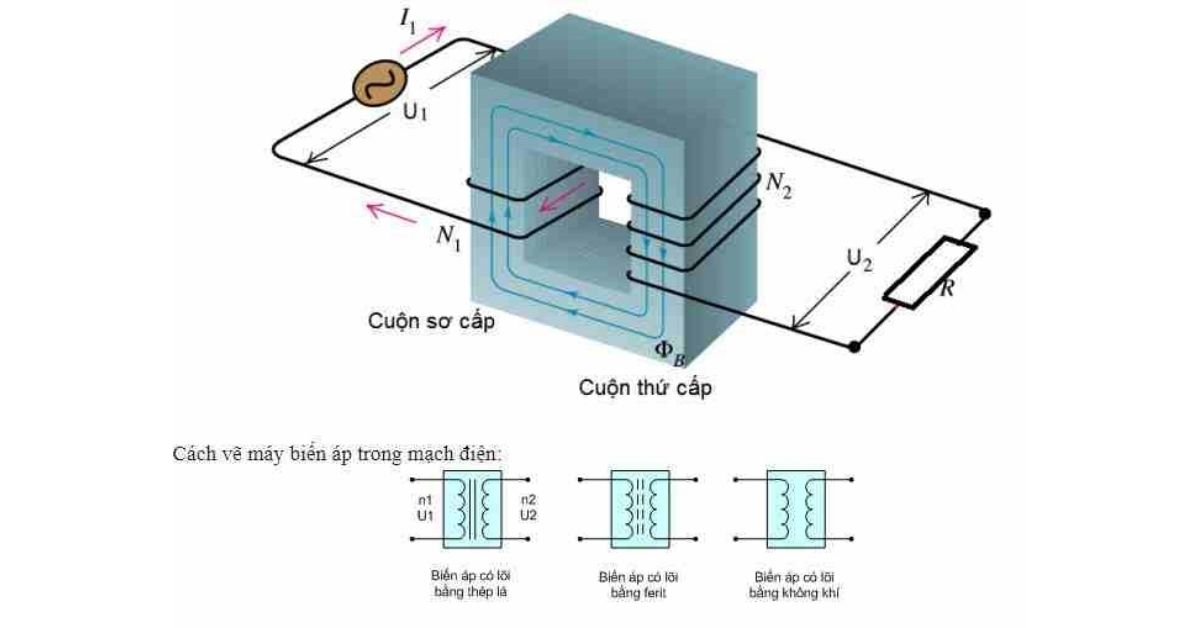

Máy biến thế là gì?
2. Cấu tạo của máy biến thế
Máy biến thế bao gồm ba phần chính: lõi thép, dây quấn và vỏ máy. Mỗi phần này có nhiệm vụ riêng biệt, góp phần vào việc truyền tải và biến đổi điện năng.
2.1 Lõi thép
Lõi thép của máy biến thế là phần quan trọng nhất trong việc dẫn truyền từ trường. Nó được làm từ các lá thép mỏng, được cách điện với nhau, để giảm thiểu sự hao hụt năng lượng do dòng điện xoáy. Lõi thép giúp tập trung và dẫn hướng từ trường sinh ra khi dòng điện chạy qua dây quấn. Điều này giúp tăng hiệu quả truyền tải năng lượng từ cuộn dây này sang cuộn dây khác. Nếu lõi thép không đủ chất lượng hoặc bị hư hại, máy biến thế sẽ không hoạt động hiệu quả, dẫn đến tổn thất điện năng.
2.2 Dây quấn
Dây quấn là thành phần quan trọng nhất trong máy biến thế, giúp truyền tải năng lượng điện từ cuộn dây này sang cuộn dây khác. Dây quấn thường được làm từ đồng hoặc nhôm với một số lớp cách điện để đảm bảo an toàn khi dòng điện chạy qua.
Máy biến thế có ít nhất hai cuộn dây: cuộn dây sơ cấp (primary winding) và cuộn dây thứ cấp (secondary winding). Cuộn dây sơ cấp nhận điện áp từ nguồn điện, còn cuộn dây thứ cấp cung cấp điện áp cho các thiết bị sử dụng. Tỉ lệ giữa số vòng dây của cuộn sơ cấp và cuộn thứ cấp quyết định mức độ thay đổi điện áp, nếu cuộn thứ cấp có số vòng dây nhiều hơn cuộn sơ cấp, điện áp sẽ tăng lên, ngược lại, nếu số vòng dây của cuộn thứ cấp ít hơn, điện áp sẽ giảm.
2.3 Vỏ máy
Vỏ máy có chức năng bảo vệ các bộ phận bên trong khỏi các yếu tố bên ngoài như bụi bẩn, nước và các tác động cơ học. Vỏ máy cũng giúp tản nhiệt khi máy biến thế hoạt động, đảm bảo thiết bị không bị quá nhiệt, gây hỏng hóc. Ngoài ra, vỏ máy còn có tác dụng cách điện, giúp tránh các sự cố về điện và bảo vệ người sử dụng.

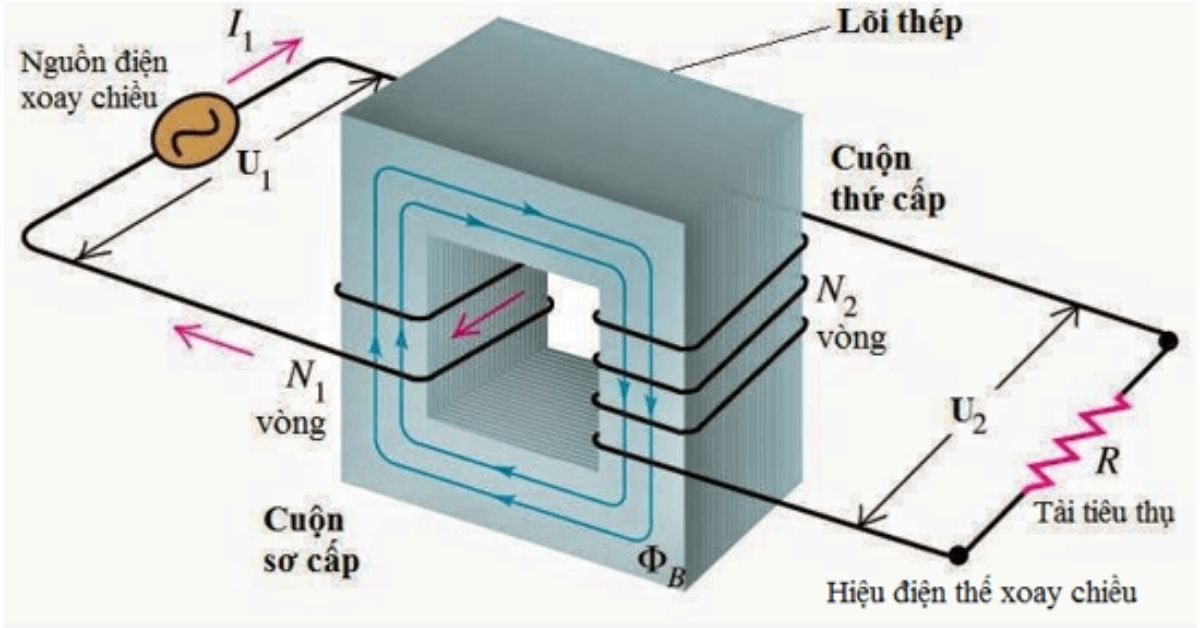

Cấu tạo của máy biến thế
3. Nguyên lý hoạt động của máy biến thế
Nguyên lý hoạt động của máy biến thế dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện xoay chiều chạy qua cuộn dây sơ cấp, nó tạo ra một từ trường biến đổi liên tục xung quanh cuộn dây. Từ trường này sau đó tác dụng lên cuộn dây thứ cấp, tạo ra một dòng điện xoay chiều mới trong cuộn dây này.
Điều quan trọng ở đây là, do từ trường thay đổi liên tục, nó không cần tiếp xúc trực tiếp giữa cuộn sơ cấp và cuộn thứ cấp mà chỉ cần chúng nằm gần nhau trong một lõi thép chung. Mức điện áp được tạo ra trong cuộn dây thứ cấp tỷ lệ với số vòng dây của cuộn thứ cấp và cuộn sơ cấp. Cụ thể, tỷ lệ điện áp giữa cuộn sơ cấp và cuộn thứ cấp được tính theo công thức:
V1/V2 = N1/N2
Trong đó, V1 và V2 lần lượt là điện áp của cuộn sơ cấp và cuộn thứ cấp, còn N1 và N2 là số vòng dây của cuộn sơ cấp và cuộn thứ cấp. Như vậy, máy biến thế có thể tăng hoặc giảm điện áp tùy thuộc vào số vòng dây của cuộn sơ cấp và thứ cấp.

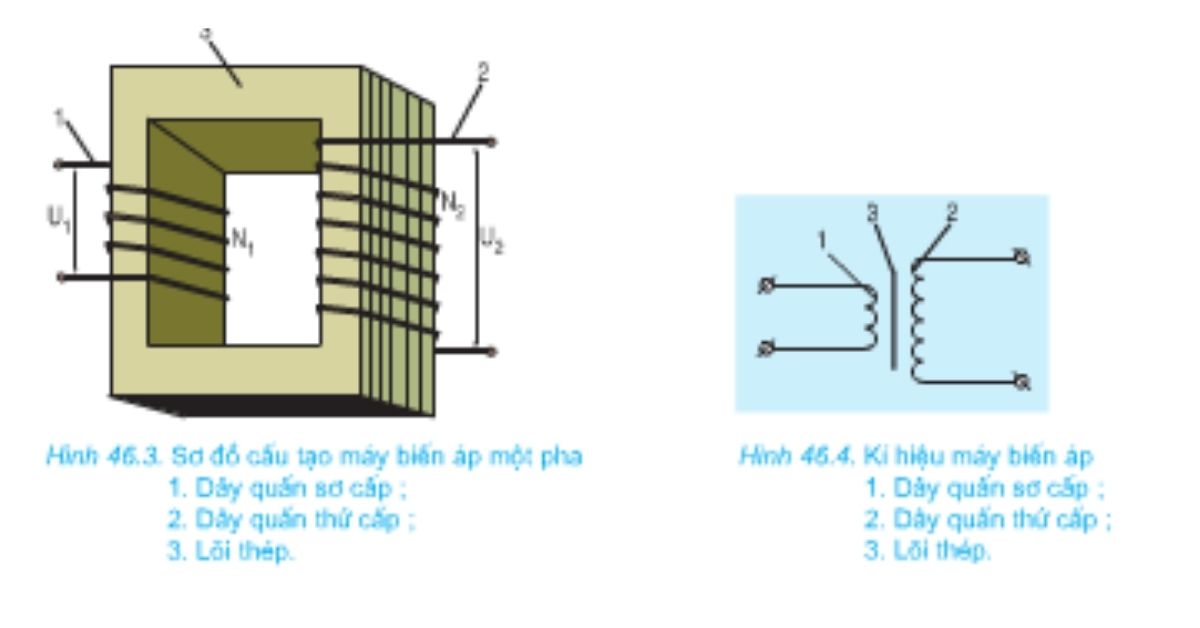

Nguyên lý hoạt động của máy biến thế
4. Công dụng máy biến thế
Máy biến thế được ứng dụng rộng rãi trong các hệ thống điện từ việc truyền tải đến phân phối điện năng, với nhiều công dụng quan trọng.
Máy biến thế giúp thay đổi điện áp trong các hệ thống điện, từ đó điều chỉnh lượng điện năng cung cấp cho các thiết bị tiêu thụ, đồng thời giảm thiểu sự hao tổn năng lượng khi truyền tải điện qua khoảng cách xa. Hơn nữa, máy biến thế còn được sử dụng trong các ứng dụng công nghiệp như trong các máy móc, thiết bị công nghiệp để ổn định nguồn điện, bảo vệ các thiết bị khỏi tình trạng quá tải hoặc điện áp không ổn định.

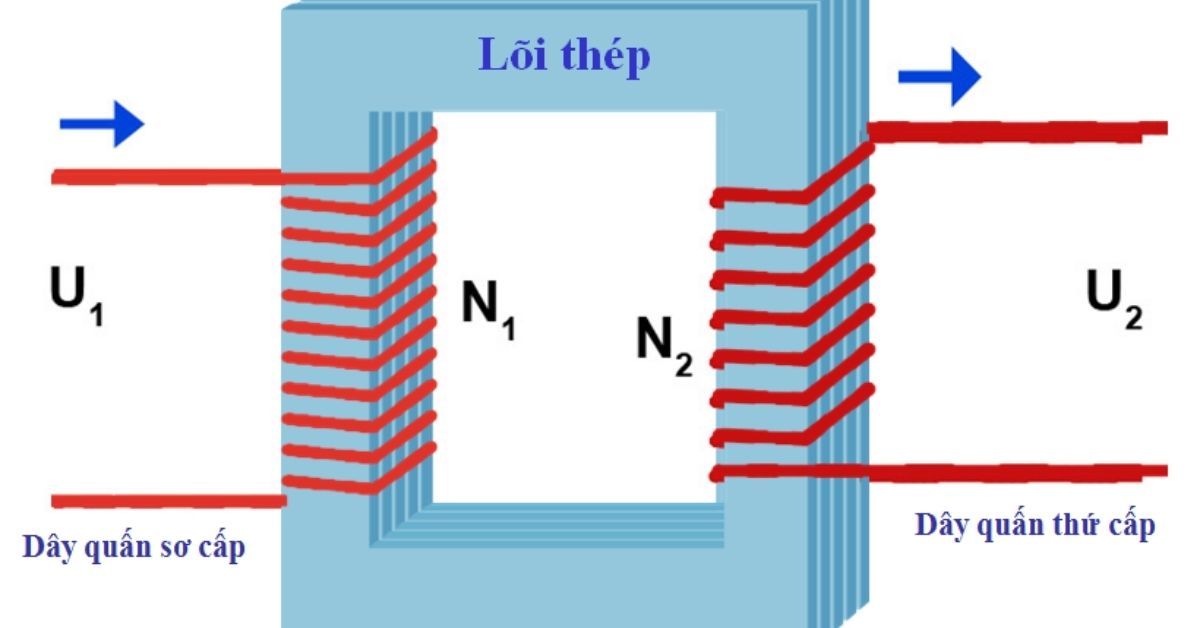

Công dụng máy biến thế
5. Các loại máy biến thế
Máy biến thế có thể được phân loại dựa trên nhiều tiêu chí khác nhau, bao gồm:
Máy biến thế tăng áp: Loại này tăng điện áp từ cuộn sơ cấp lên cuộn thứ cấp. Chúng thường được sử dụng trong việc truyền tải điện qua khoảng cách xa, nơi cần phải nâng cao điện áp để giảm tổn thất điện năng.
Máy biến thế hạ áp: Loại máy này làm giảm điện áp từ cuộn sơ cấp xuống cuộn thứ cấp. Máy biến thế hạ áp được sử dụng chủ yếu trong việc cung cấp điện cho các thiết bị tiêu thụ trong các hộ gia đình hoặc các nhà máy sản xuất.
Máy biến thế một pha: Loại máy này sử dụng một nguồn điện xoay chiều đơn pha và được dùng cho các hệ thống điện có công suất nhỏ.
Máy biến thế ba pha: Máy biến thế ba pha sử dụng nguồn điện ba pha, thường được dùng trong các hệ thống điện công nghiệp có công suất lớn.

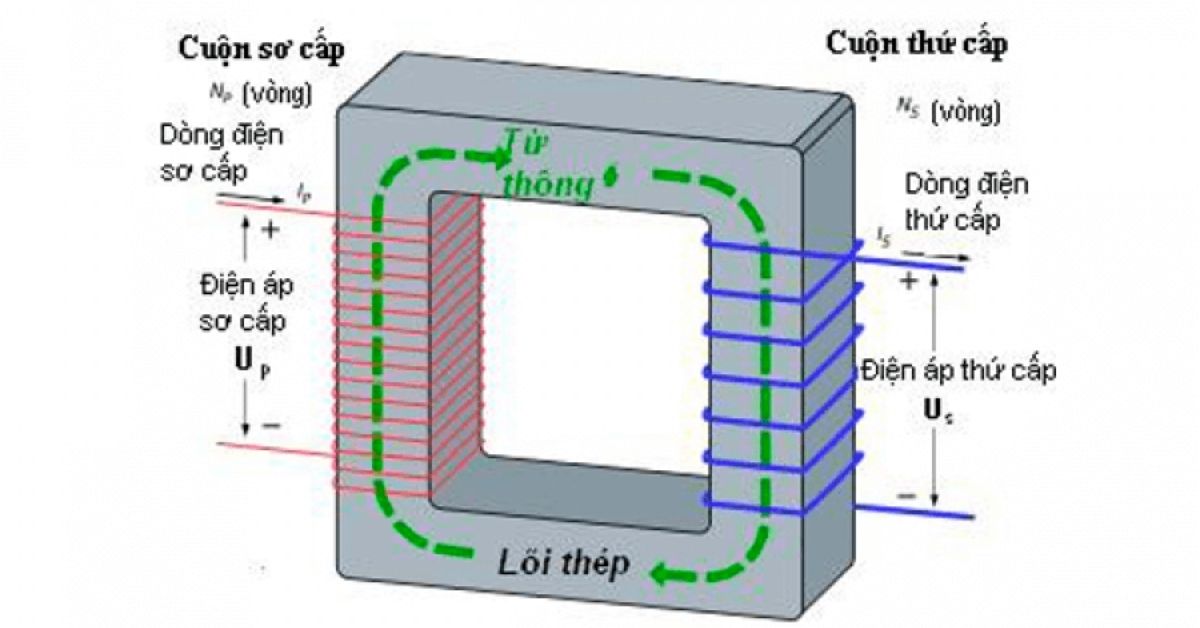

Các loại máy biến thế
6. Kết luận
Hy vọng qua bài viết này, bạn đã hiểu rõ hơn về máy biến thế, cấu tạo, nguyên lý hoạt động và công dụng của nó. Máy biến thế là một thiết bị thiết yếu trong hệ thống điện, đóng vai trò quan trọng trong việc điều chỉnh và bảo vệ điện năng giúp nâng cao hiệu quả sử dụng điện.
