Điện năng là một trong những nguồn năng lượng quan trọng nhất trong cuộc sống hiện đại. Trong đó, điện xoay chiều chiếm ưu thế áp đảo nhờ tính chất dễ tạo ra, truyền tải hiệu quả và ứng dụng đa dạng. Để hiểu rõ hơn về điện xoay chiều, việc nắm vững ký hiệu điện xoay chiều là điều cần thiết. Bài viết này sẽ cung cấp cho bạn kiến thức toàn diện về nguồn điện xoay chiều, từ định nghĩa, ký hiệu cho đến những ứng dụng quan trọng trong đời sống và công nghiệp.
1. Nguồn điện xoay chiều là gì?
Nguồn điện xoay chiều (AC) là dòng điện có chiều và giá trị biến đổi theo chu kỳ. Điện xoay chiều thường được sử dụng trong các hệ thống truyền tải điện năng lớn, nhờ khả năng truyền xa mà ít tổn hao năng lượng. Loại điện này có tần số chuẩn là 50Hz hoặc 60Hz tùy theo khu vực, với hiệu điện thế phổ biến ở Việt Nam là 220V.
Điện xoay chiều được tạo ra từ các máy phát điện trong nhà máy điện và được phân phối qua mạng lưới điện đến người tiêu dùng.
Nguồn điện xoay chiều
2. Ký hiệu của nguồn điện xoay chiều
Trong các tài liệu kỹ thuật, sơ đồ mạch điện hoặc thiết kế hệ thống, nguồn điện xoay chiều thường được biểu diễn bằng ký hiệu chuẩn. Ký hiệu phổ biến nhất của nguồn điện xoay chiều là một hình sin, biểu thị đặc tính biến thiên của dòng điện.
Biểu đồ hình sin: Thể hiện sự thay đổi của điện áp hoặc dòng điện theo thời gian.
Ký hiệu AC: Chữ "AC" viết tắt của "Alternating Current," được sử dụng để phân biệt với DC (Direct Current).
Dấu sóng (~): Một ký hiệu đơn giản khác thường được sử dụng là dấu sóng (~), xuất hiện trên các thiết bị điện để chỉ thị rằng thiết bị sử dụng nguồn điện xoay chiều.

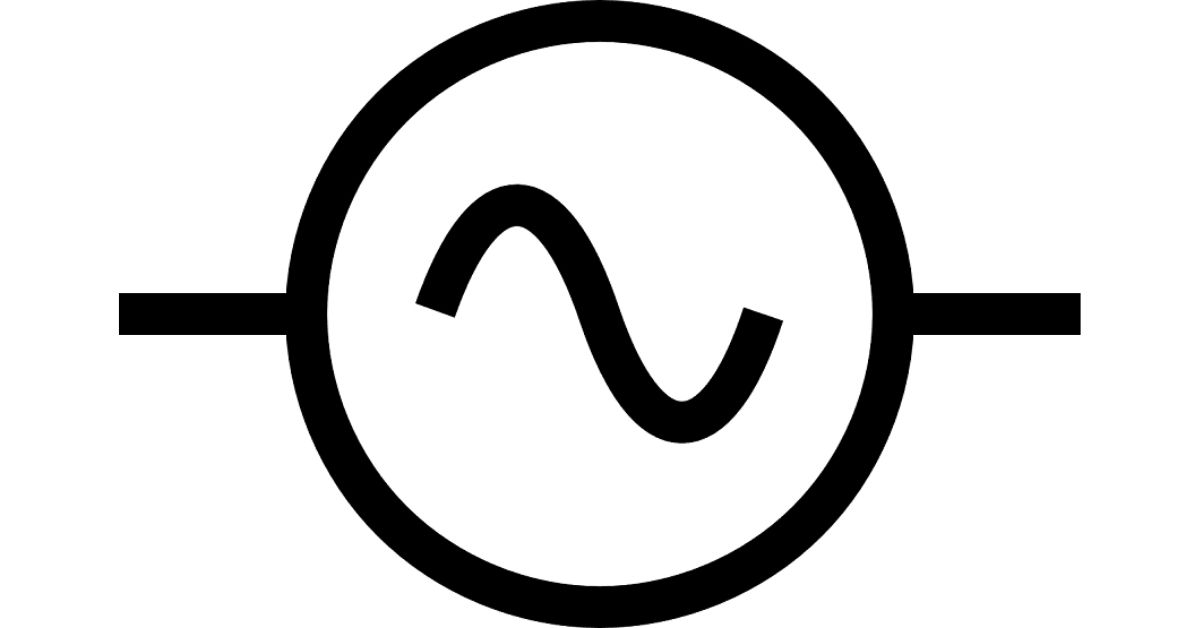

Ký hiệu của nguồn điện xoay chiều
3. Công dụng của nguồn điện xoay chiều
Điện xoay chiều được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau của đời sống và sản xuất, nhờ những ưu điểm vượt trội về hiệu quả truyền tải và ứng dụng đa dạng. Một số công dụng chính của điện xoay chiều bao gồm:
3.1 Nhiệt
Điện năng xoay chiều được chuyển đổi thành nhiệt năng thông qua hiện tượng tỏa nhiệt của dòng điện khi chạy qua các điện trở. Ứng dụng này rất phổ biến trong các thiết bị gia dụng như bếp điện, máy sấy tóc, bàn là… Hiệu suất chuyển đổi năng lượng cao của điện xoay chiều giúp các thiết bị này hoạt động hiệu quả và tiết kiệm năng lượng.
3.2 Từ
Điện xoay chiều được sử dụng để tạo ra từ trường biến thiên, tạo nên cơ sở của nhiều thiết bị điện cơ, chẳng hạn như động cơ điện, máy biến áp… Từ trường biến thiên do dòng điện xoay chiều tạo ra có khả năng làm quay rôto của động cơ điện, biến đổi năng lượng điện thành năng lượng cơ học. Máy biến áp sử dụng từ trường biến thiên để biến đổi điện áp xoay chiều, giúp truyền tải điện năng hiệu quả hơn trên các đường dây dài.
3.3 Phát quang
Điện xoay chiều được sử dụng để tạo ra ánh sáng thông qua các bóng đèn sợi đốt, đèn huỳnh quang, đèn LED… Bóng đèn sợi đốt sử dụng điện năng để làm nóng sợi dây tóc đến nhiệt độ cao, phát ra ánh sáng. Đèn huỳnh quang và đèn LED sử dụng điện năng để kích thích sự phát quang của các chất phát sáng, tạo ra ánh sáng hiệu quả hơn với độ bền cao hơn.

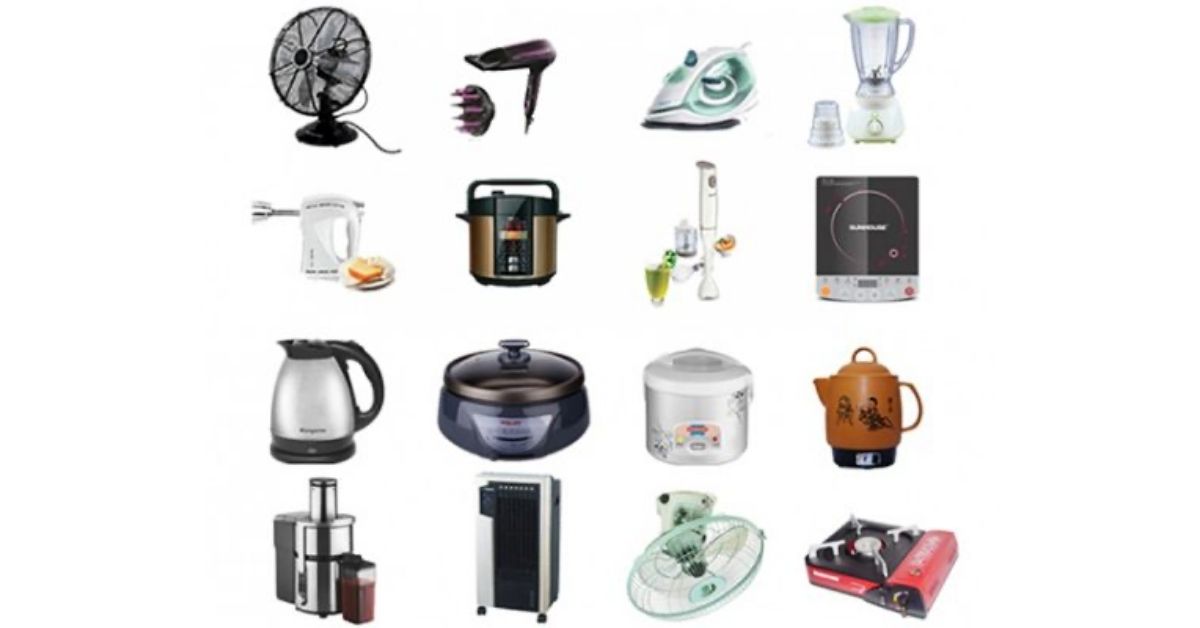

Công dụng của nguồn điện xoay chiều
4. Cách tạo ra nguồn điện xoay chiều
Nguồn điện xoay chiều (AC) được tạo ra chủ yếu từ các máy phát điện tại các nhà máy điện. Nguyên lý hoạt động của máy phát điện xoay chiều dựa trên hiện tượng cảm ứng điện từ. Khi một cuộn dây dẫn quay trong từ trường, sự biến đổi liên tục của từ thông qua cuộn dây sẽ sinh ra dòng điện xoay chiều.
Quá trình tạo ra điện xoay chiều gồm các bước chính sau:
Sử dụng nam châm và cuộn dây dẫn: Nam châm tạo từ trường, và cuộn dây dẫn chuyển động trong từ trường này.
Quá trình cảm ứng điện từ: Sự chuyển động làm thay đổi từ thông trong cuộn dây, từ đó sinh ra dòng điện.
Chuyển đổi năng lượng: Năng lượng cơ học từ tua-bin được chuyển thành năng lượng điện thông qua máy phát.
Nguồn điện xoay chiều không chỉ được tạo ra tại các nhà máy lớn mà còn có thể được sinh ra từ các máy phát nhỏ hoặc nguồn năng lượng tái tạo như năng lượng gió và mặt trời, khi kết hợp với bộ chuyển đổi.

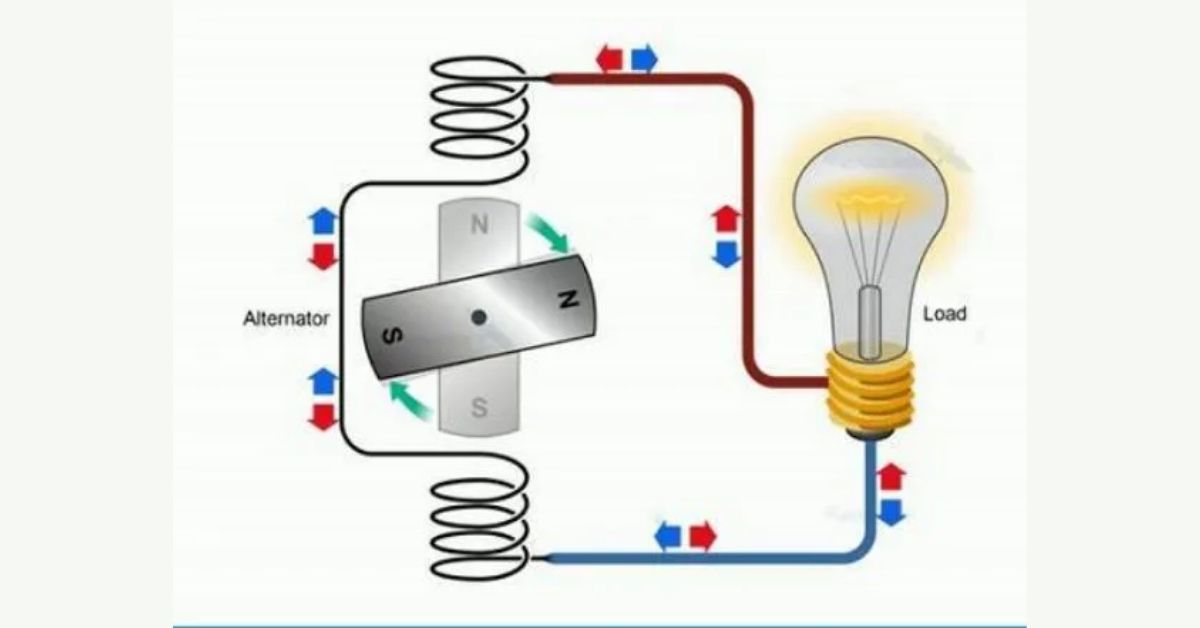

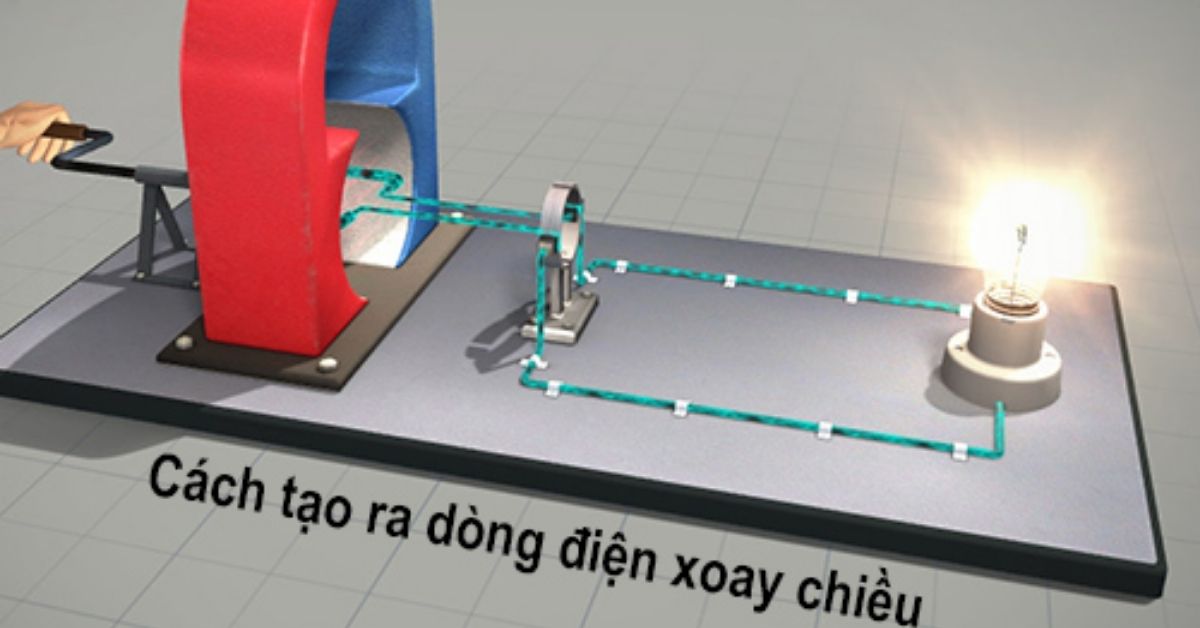

Cách tạo ra nguồn điện xoay chiều
5. Các thiết bị dùng để đo nguồn điện xoay chiều
Để đảm bảo an toàn và đo lường chính xác trong các hệ thống điện, nhiều thiết bị chuyên dụng được sử dụng để đo nguồn điện xoay chiều. Dưới đây là một số thiết bị phổ biến:
5.1 Ampe kìm
Ampe kìm là một thiết bị đo dòng điện xoay chiều không cần phải cắt mạch điện. Nó hoạt động dựa trên nguyên lý cảm ứng điện từ: khi dòng điện chạy qua dây dẫn, từ trường xung quanh dây dẫn sẽ biến thiên. Ampe kìm đo từ trường này để xác định cường độ dòng điện. Ampe kìm rất tiện lợi khi đo dòng điện trong các mạch điện đang hoạt động mà không cần ngắt mạch.

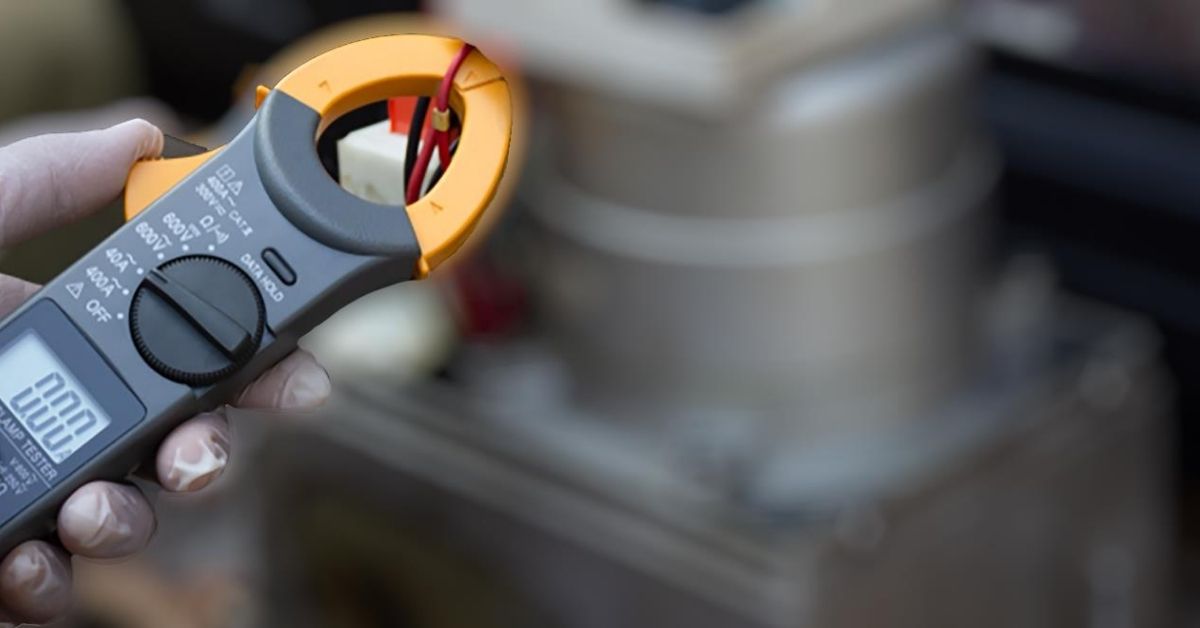

Ampe kìm
5.2 Đồng hồ đo điện
Đồng hồ đo điện là thiết bị dùng để đo các đại lượng điện như điện áp, dòng điện, công suất… Đồng hồ đo điện thường được sử dụng để đo các đại lượng điện trong các mạch điện dân dụng hoặc công nghiệp. Tùy thuộc vào loại đồng hồ đo điện mà nó có thể đo được các đại lượng khác nhau.

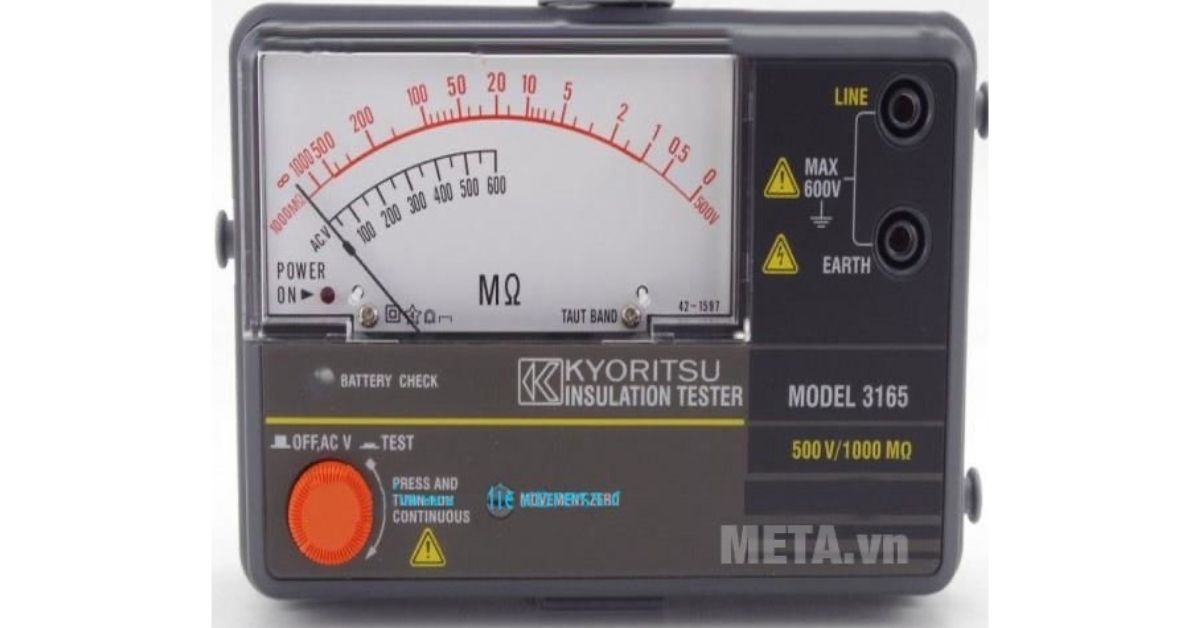

Đồng hồ đo điện
5.3 Đồng hồ vạn năng
Đồng hồ vạn năng là một thiết bị đo điện đa năng, có khả năng đo nhiều đại lượng điện khác nhau, bao gồm điện áp xoay chiều và một chiều, dòng điện xoay chiều và một chiều, điện trở, dung kháng, tần số… Đồng hồ vạn năng là một thiết bị cần thiết trong nhiều lĩnh vực, từ sửa chữa điện dân dụng đến nghiên cứu điện tử. Ký hiệu điện xoay chiều thường được thể hiện trên đồng hồ vạn năng để phân biệt với các loại điện khác.

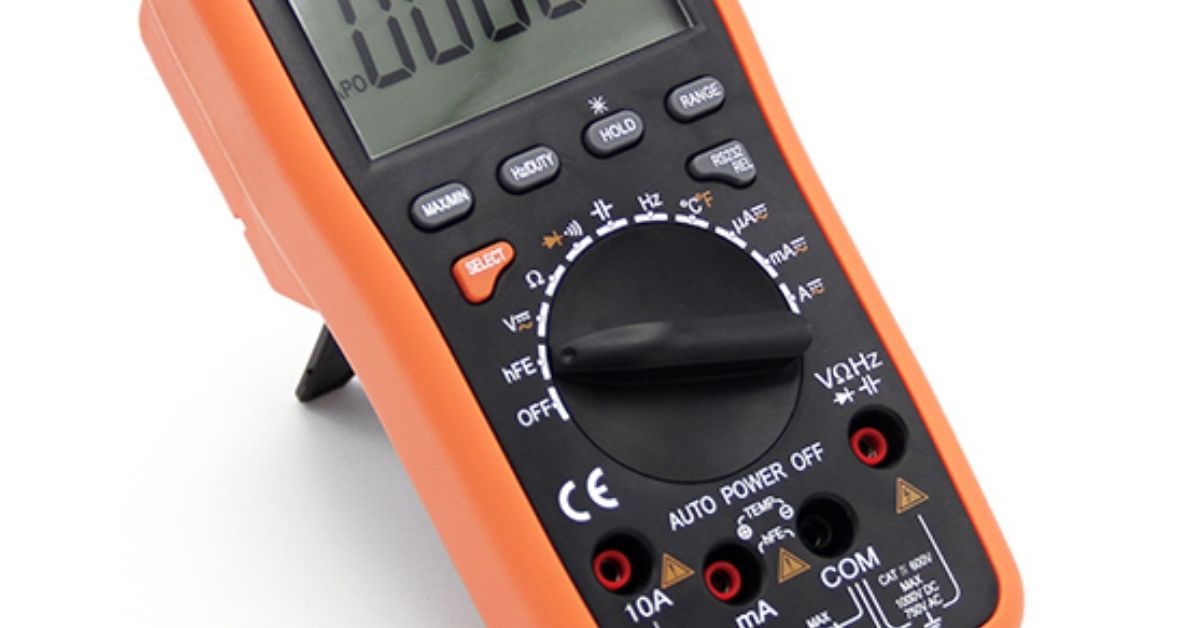

Đồng hồ vạn năng
Như vậy, bài viết đã cung cấp những thông tin cơ bản về nguồn điện xoay chiều, bao gồm cả ký hiệu điện xoay chiều, cách tạo ra và các thiết bị đo lường. Việc hiểu rõ những kiến thức này sẽ giúp bạn an toàn và hiệu quả hơn khi làm việc với điện. Hãy nhớ luôn tuân thủ các quy tắc an toàn điện để bảo vệ bản thân và những người xung quanh.
