Tụ hóa là một trong những linh kiện quan trọng trong các mạch điện tử, được sử dụng phổ biến trong nhiều ứng dụng khác nhau. Việc hiểu rõ về tụ hóa, từ khái niệm, cấu tạo đến ký hiệu, giúp người dùng ứng dụng linh kiện này một cách hiệu quả và an toàn. Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về tụ hóa và những thông tin liên quan đến nó.
1. Tụ hóa là gì?
Tụ hóa (Electrolytic Capacitor) là một loại tụ điện sử dụng chất điện phân để tăng khả năng tích trữ điện tích. Điểm đặc biệt của tụ hóa là nó có cực dương (anode) và cực âm (cathode), điều này khác với các loại tụ điện không phân cực khác. Loại tụ này thường có giá trị điện dung cao, từ vài microfarad (µF) đến hàng nghìn microfarad, giúp tích trữ và phóng điện một cách hiệu quả trong các mạch điện.
Tụ hóa là gì?
2. Ký hiệu tụ hóa
Trong sơ đồ mạch điện, ký hiệu tụ hóa thường được biểu diễn dưới dạng hai đường thẳng song song, trong đó một đường là cực dương và đường còn lại là cực âm. Cực dương thường được đánh dấu bằng ký hiệu "+" hoặc một đầu không tô đậm, trong khi cực âm thường được đánh dấu bằng ký hiệu "-" hoặc đầu tô đậm.
Một số ký hiệu phổ biến trên thân tụ hóa:
Voltage Rating (V): Điện áp tối đa mà tụ hóa có thể chịu được.
Capacitance (µF): Giá trị điện dung của tụ.
Polarity: Cực tính của tụ, được chỉ định rõ để tránh đấu sai trong mạch điện.

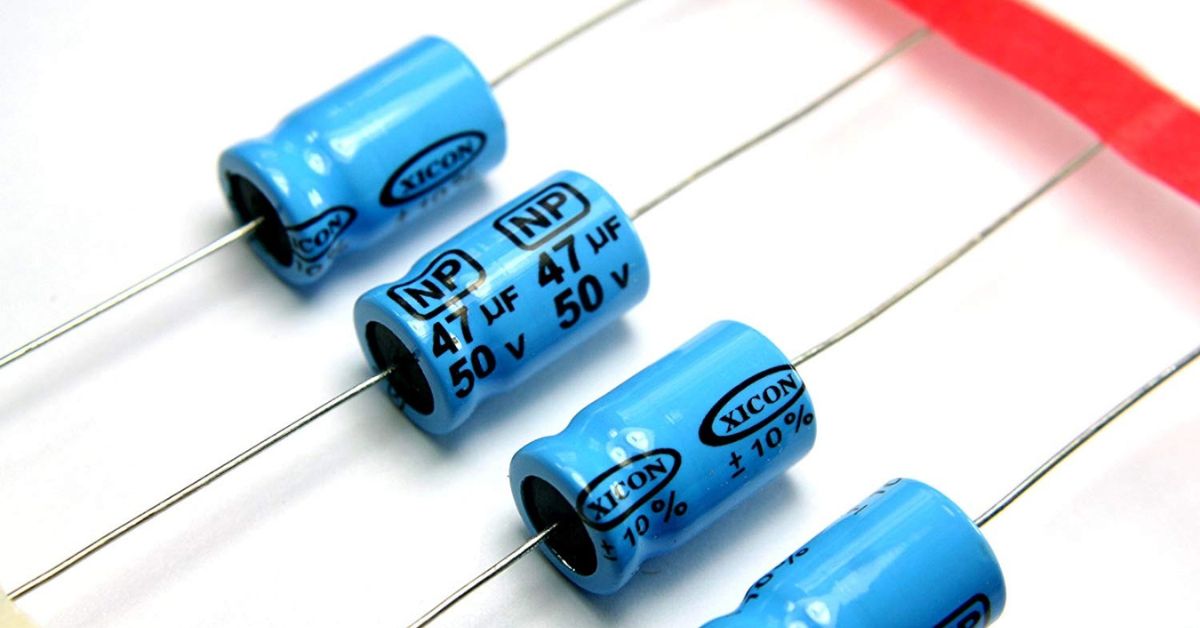

Ký hiệu tụ hóa
3. Cấu tạo và tính chất của tụ hóa
3.1 Cấu tạo
Tụ hóa có cấu tạo đặc biệt gồm ba phần chính:
Cực dương (Anode): Thường được làm từ nhôm hoặc tantalum, đóng vai trò quan trọng trong việc tạo ra lớp cách điện.
Chất điện phân: Là chất lỏng hoặc gel giúp tăng khả năng tích điện.
Cực âm (Cathode): Là phần vỏ bên ngoài hoặc một lớp dẫn điện bao bọc giúp hoàn thiện mạch điện.
3.2 Tính chất của tụ hóa
Phân cực: Tụ hóa chỉ hoạt động đúng khi được nối đúng cực. Nếu đấu sai, tụ có thể bị rò rỉ hoặc nổ.
Khả năng tích điện lớn: Nhờ chất điện phân, tụ hóa có thể đạt giá trị điện dung lớn so với các loại tụ không phân cực.
Nhạy cảm với nhiệt độ: Tụ hóa dễ bị ảnh hưởng bởi nhiệt độ cao, vì vậy cần chú ý khi sử dụng trong các môi trường khắc nghiệt.
Cấu tạo và tính chất của tụ hóa
4. Nguyên lý hoạt động của tụ hóa
Tụ hóa hoạt động dựa trên nguyên tắc tích trữ và phóng điện thông qua hai bản cực dẫn điện, ngăn cách bởi một lớp điện môi. Khi có dòng điện chạy vào, các ion trong chất điện phân di chuyển, tạo ra một điện trường giữa hai bản cực. Lớp điện môi này giúp ngăn dòng điện đi qua, nhưng cho phép tích trữ năng lượng dưới dạng điện tích.
Điểm đặc biệt của tụ hóa là khả năng phân cực, nghĩa là chỉ hoạt động hiệu quả khi được đấu nối đúng cực dương và cực âm. Nếu đấu ngược, tụ hóa có thể bị rò rỉ điện, giảm tuổi thọ hoặc thậm chí phát nổ. Ngoài ra, giá trị điện dung lớn của tụ hóa cho phép tích trữ nhiều năng lượng hơn so với các loại tụ không phân cực, điều này rất hữu ích trong các mạch điện cần xử lý tín hiệu lớn hoặc cung cấp nguồn điện tạm thời.

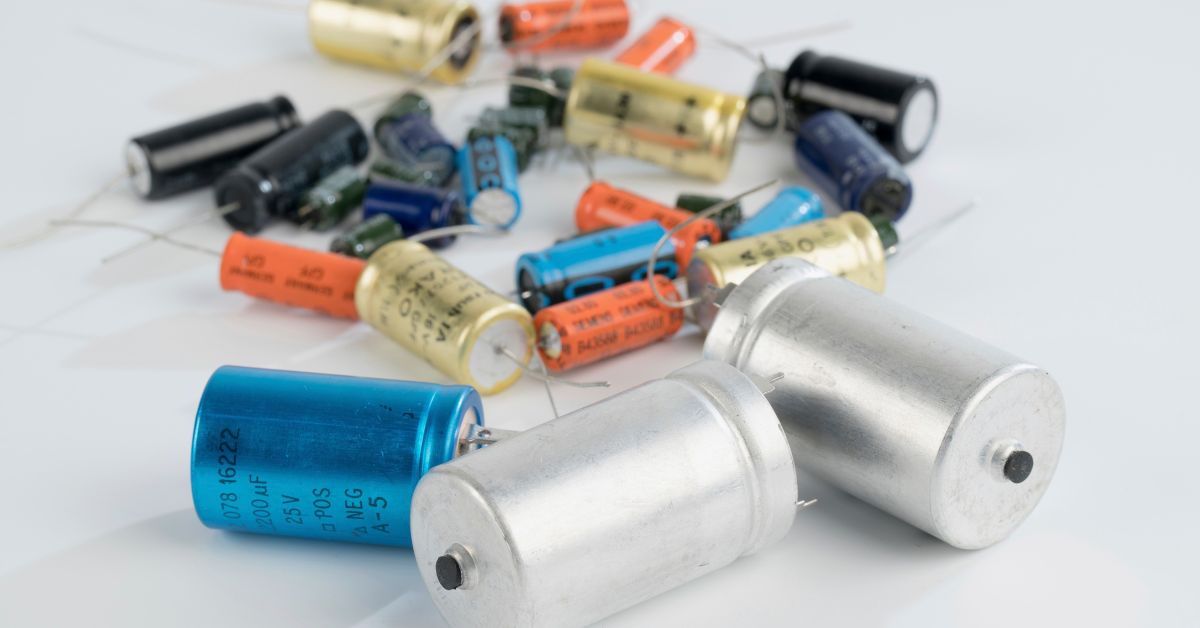

Nguyên lý hoạt động của tụ hóa
5. Ứng dụng của tụ hóa
5.1 Lọc nhiễu trong mạch điện
Tụ hóa giúp loại bỏ các xung nhiễu không mong muốn trong nguồn điện, đảm bảo dòng điện ổn định.
5.2 Ổn định điện áp
Tụ hóa thường được sử dụng trong các mạch nguồn để làm mượt dòng điện, giảm thiểu hiện tượng dao động điện áp.
5.3 Ghép nối tín hiệu
Trong các mạch khuếch đại, tụ hóa được dùng để ngăn tín hiệu một chiều và chỉ cho tín hiệu xoay chiều đi qua, giúp cải thiện hiệu suất hoạt động
5.4 Lưu trữ năng lượng tạm thời
Tụ hóa đóng vai trò cung cấp năng lượng tức thời cho các linh kiện điện tử khi cần.
Ứng dụng của tụ hóa
6. Các loại tụ hóa phổ biến
Tụ hóa được phân loại dựa trên vật liệu chế tạo và ứng dụng cụ thể, dưới đây là một số loại tụ hóa phổ biến:

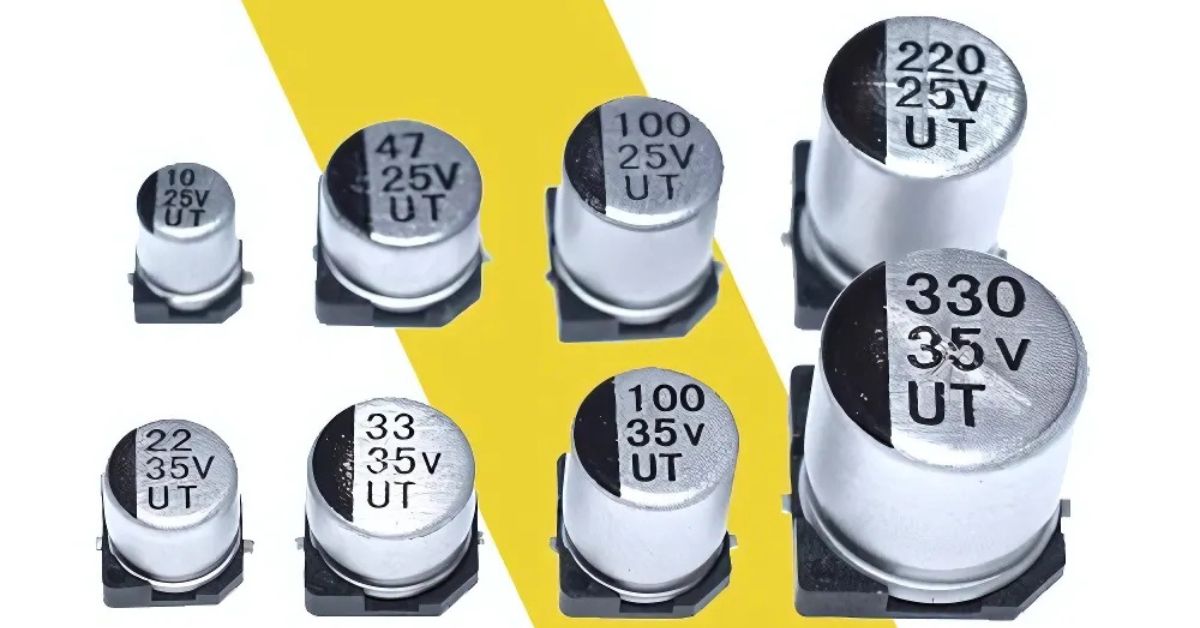

6.1 Tụ hóa nhôm
Đây là loại tụ hóa thông dụng nhất, sử dụng nhôm làm bản cực và chất điện phân lỏng. Loại này có giá thành thấp, phù hợp cho các mạch điện áp thấp đến trung bình.

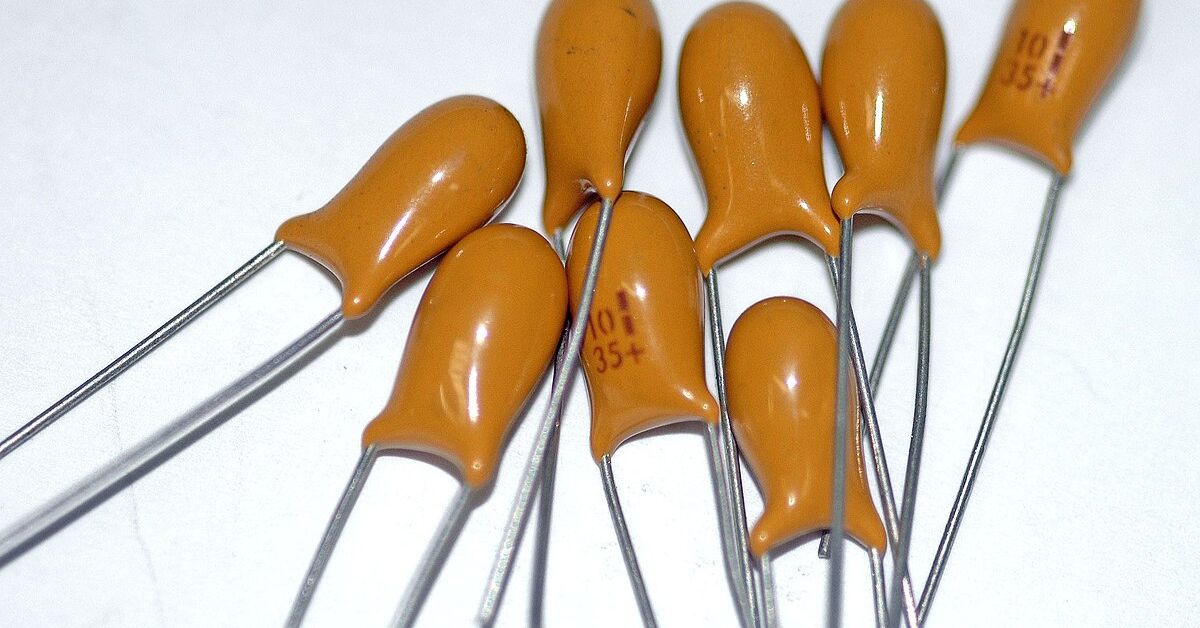

6.2 Tụ hóa tantalum
Sử dụng tantalum làm bản cực, loại tụ này có độ ổn định cao hơn và khả năng hoạt động tốt trong môi trường nhiệt độ cao. Tuy nhiên, giá thành của tụ tantalum thường đắt hơn tụ nhôm.
6.3 Tụ hóa polymer
Sử dụng chất điện phân polymer, loại tụ này có độ bền và tuổi thọ cao, thường được sử dụng trong các mạch nguồn hiện đại.
Các loại tụ hóa phổ biến
7. Kết luận
Hy vọng thông qua bài viết trên, bạn đọc đã có cái nhìn tổng quan và đầy đủ hơn về tụ hóa, từ nguyên lý hoạt động, ký hiệu tụ hóa cho đến ứng dụng đa dạng của nó. Việc nắm vững những kiến thức này không chỉ giúp bạn hiểu rõ hơn về hoạt động của các mạch điện tử mà còn hỗ trợ đắc lực trong việc lựa chọn và sử dụng tụ hóa phù hợp cho từng ứng dụng cụ thể. Từ đó, bạn có thể thiết kế và vận hành các mạch điện tử một cách hiệu quả, an toàn và tối ưu nhất.
