Aptomat, hay cầu dao tự động, là thiết bị không thể thiếu trong các hệ thống điện hiện đại, đảm bảo an toàn trước các sự cố như quá tải, ngắn mạch hay rò điện. Vậy nguyên lý hoạt động của aptomat là gì? Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo, cách thức hoạt động và cách chọn loại aptomat phù hợp nhất để bảo vệ hệ thống điện hiệu quả.
1. Aptomat là gì?
Aptomat là thiết bị đóng ngắt mạch điện tự động khi phát hiện các sự cố như quá tải, ngắn mạch hoặc rò điện. Không chỉ đơn thuần là một công tắc, aptomat còn tích hợp chức năng bảo vệ, giúp giảm thiểu nguy cơ cháy nổ và hư hại thiết bị điện.
Hiện nay, aptomat được sử dụng rộng rãi trong các hệ thống điện gia đình, công nghiệp, và thương mại. Chúng không chỉ đảm bảo an toàn mà còn mang lại sự tiện lợi trong việc quản lý và điều khiển nguồn điện.

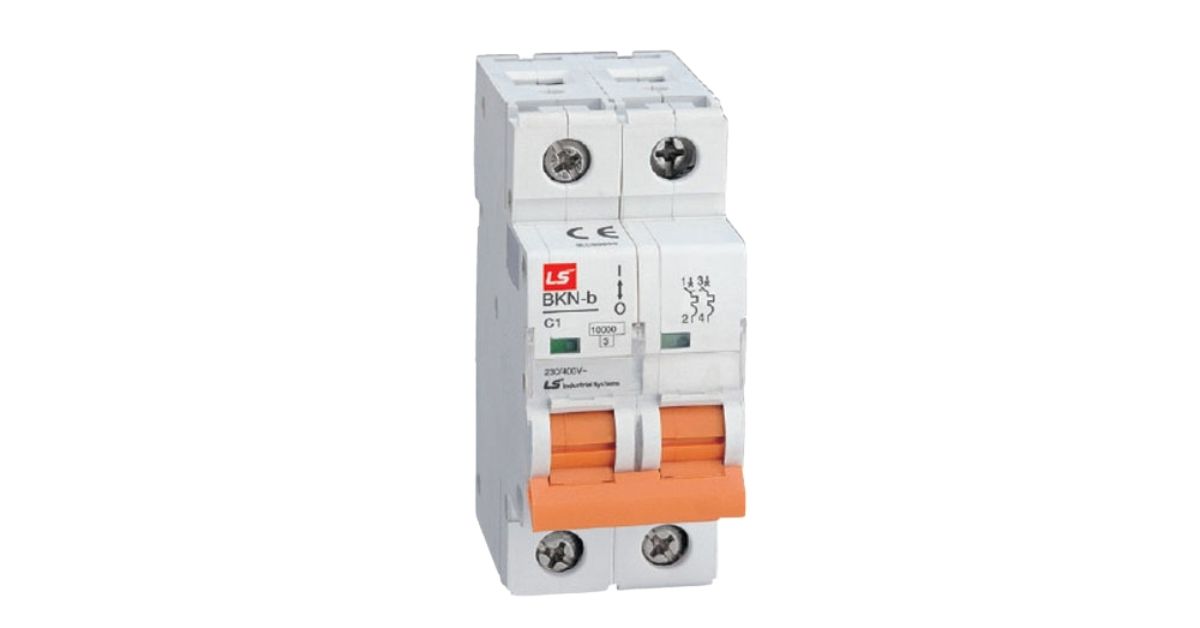

Aptomat là gì?
2. Cấu tạo
Cấu tạo của aptomat bao gồm các bộ phận chính sau:
Cơ cấu đóng ngắt: Đây là phần giúp thực hiện chức năng đóng và ngắt mạch điện. Cơ cấu này có thể được điều khiển bằng tay hoặc tự động dựa trên các cảm biến phát hiện sự cố.
Cuộn dây từ: Cuộn dây này tạo ra lực từ khi dòng điện vượt quá ngưỡng cho phép, kích hoạt cơ chế ngắt mạch.
Lưỡng kim nhiệt: Lưỡng kim có vai trò bảo vệ mạch điện khỏi tình trạng quá tải. Khi nhiệt độ tăng cao do dòng điện lớn, lưỡng kim sẽ bị uốn cong, kích hoạt cơ cấu ngắt.
Hộp dập hồ quang: Khi dòng điện bị ngắt đột ngột, hồ quang điện sẽ xuất hiện. Hộp dập hồ quang giúp dập tắt hồ quang này, bảo vệ các bộ phận bên trong aptomat.
Vỏ bảo vệ: Vỏ aptomat thường được làm từ vật liệu cách điện, giúp bảo vệ các linh kiện bên trong và đảm bảo an toàn khi sử dụng

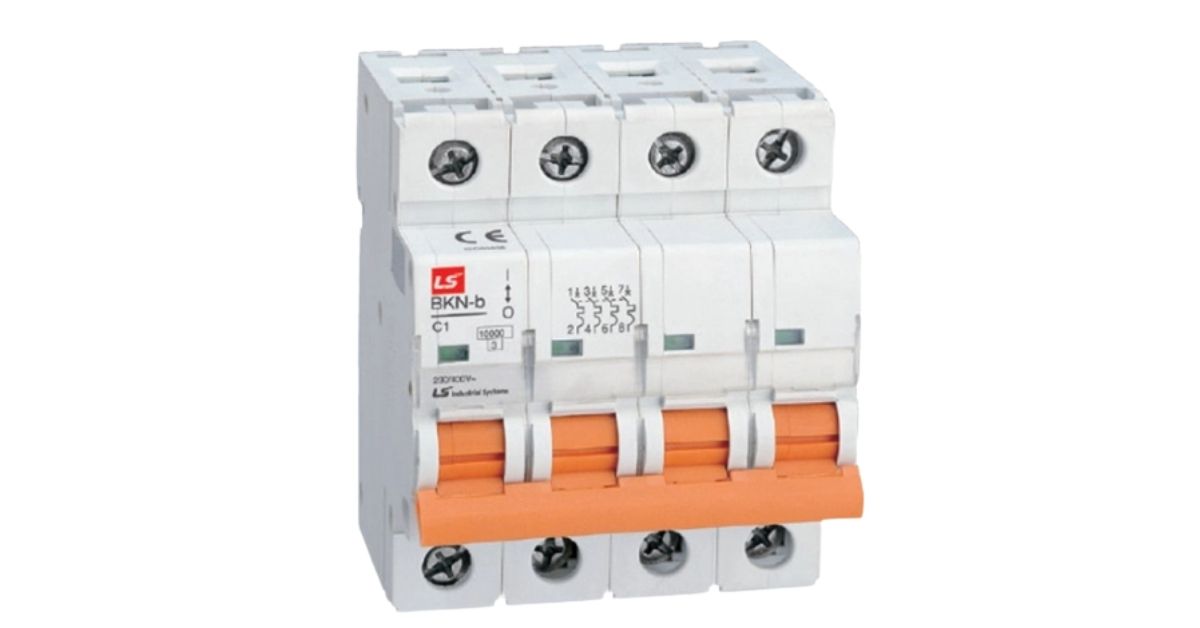

Cấu tạo
3. Nguyên lý hoạt động chi tiết
Nguyên lý hoạt động của aptomat được thiết kế để phản ứng nhanh chóng với các sự cố điện, đảm bảo ngắt mạch kịp thời để bảo vệ hệ thống.
Khi dòng điện vượt quá mức cho phép, hai cơ chế chính của aptomat sẽ hoạt động:
Bảo vệ quá tải
Khi dòng điện vượt quá giới hạn an toàn trong một khoảng thời gian nhất định, lưỡng kim nhiệt bên trong aptomat sẽ nóng lên và bị uốn cong. Sự uốn cong này tác động đến cơ cấu đóng ngắt, làm ngắt mạch điện.
Bảo vệ ngắn mạch
Trong trường hợp ngắn mạch, dòng điện tăng đột ngột lên mức rất cao. Cuộn dây từ sẽ ngay lập tức tạo ra lực từ mạnh, kích hoạt cơ cấu đóng ngắt để ngắt mạch ngay lập tức.
Bảo vệ rò điện (đối với aptomat tích hợp RCBO)
Khi phát hiện dòng rò, aptomat sẽ so sánh dòng điện giữa dây pha và dây trung tính. Nếu có sự chênh lệch, thiết bị sẽ ngắt mạch để bảo vệ người sử dụng khỏi nguy cơ điện giật.
Nhờ hoạt động dựa trên các cơ chế tự động này, aptomat đảm bảo khả năng ngắt mạch nhanh chóng, hạn chế tối đa thiệt hại và nguy cơ cháy nổ.

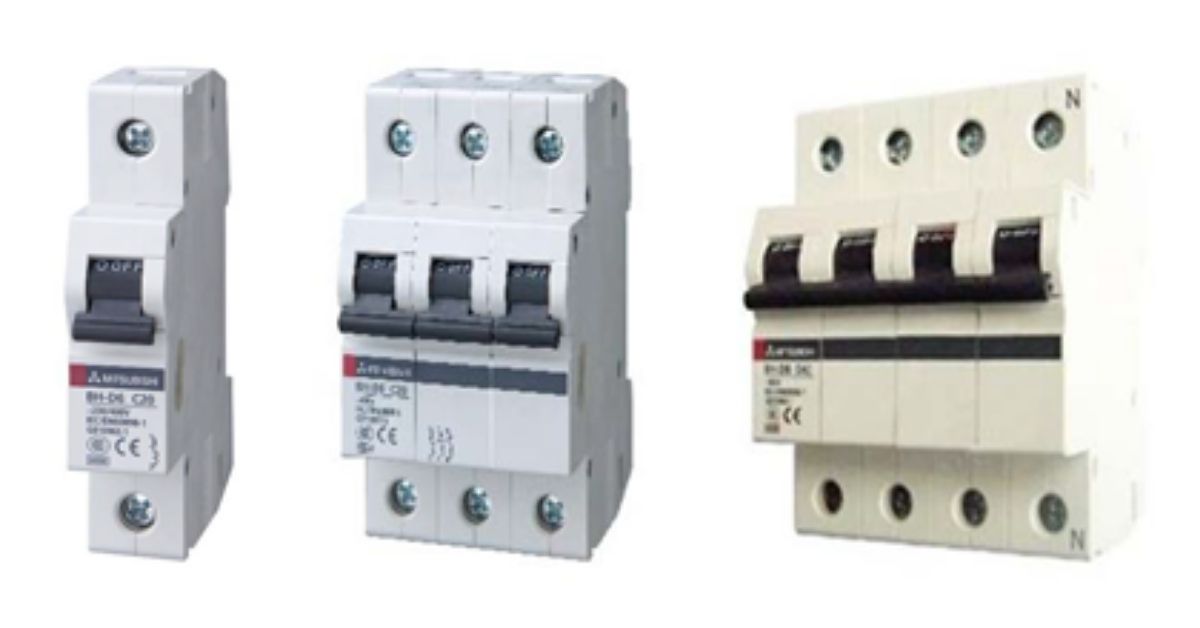

Nguyên lý hoạt động chi tiết
4. Các loại aptomat thông dụng
Hiện nay, aptomat được chia thành nhiều loại dựa trên chức năng và ứng dụng cụ thể:
Aptomat bảo vệ quá tải và ngắn mạch (MCB): Loại aptomat này chủ yếu được sử dụng trong các hệ thống điện gia đình, có khả năng bảo vệ khỏi quá tải và ngắn mạch.
Aptomat bảo vệ rò điện (RCCB): Được thiết kế để ngắt mạch khi phát hiện dòng rò, RCCB đảm bảo an toàn cho người sử dụng trong các trường hợp rò rỉ điện.
Aptomat tích hợp bảo vệ quá tải, ngắn mạch và rò điện (RCBO): Đây là loại aptomat đa năng, kết hợp cả ba chức năng bảo vệ trên, phù hợp với các hệ thống điện yêu cầu mức độ an toàn cao.
Aptomat công nghiệp (MCCB): Với khả năng chịu tải lớn, MCCB thường được sử dụng trong các hệ thống điện công nghiệp hoặc các công trình lớn.

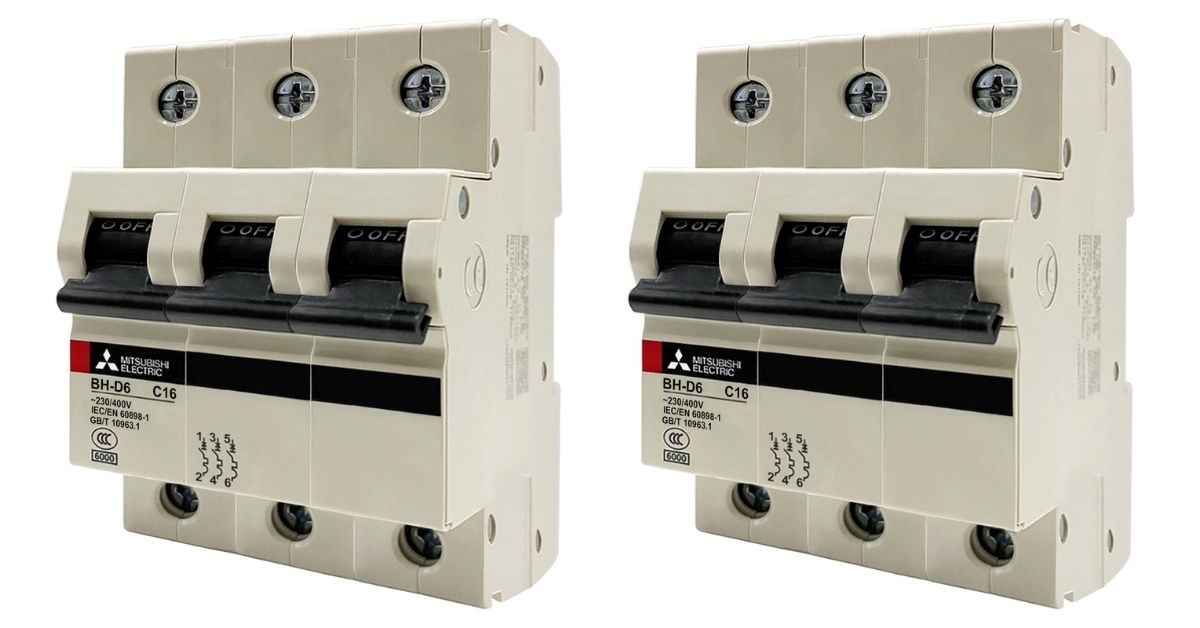

Các loại aptomat thông dụng
5. Cách lựa chọn và sử dụng aptomat
Việc lựa chọn aptomat phù hợp đóng vai trò quan trọng trong việc bảo vệ hệ thống điện và đảm bảo an toàn khi sử dụng.
Khi chọn aptomat, cần lưu ý đến các yếu tố sau:
Công suất và dòng điện định mức: Hãy chọn aptomat có dòng điện định mức phù hợp với tải điện trong hệ thống của bạn. Việc chọn sai định mức có thể dẫn đến quá tải hoặc không bảo vệ được hệ thống.
Chức năng bảo vệ: Tùy thuộc vào nhu cầu sử dụng, bạn có thể chọn aptomat bảo vệ quá tải, ngắn mạch, hoặc tích hợp bảo vệ rò điện.
Thương hiệu uy tín: Ưu tiên các sản phẩm từ các thương hiệu nổi tiếng để đảm bảo chất lượng và độ bền.
Trong quá trình sử dụng, cần thường xuyên kiểm tra và bảo trì aptomat để đảm bảo thiết bị hoạt động hiệu quả. Hãy tránh để thiết bị hoạt động trong môi trường ẩm ướt hoặc có nhiều bụi bẩn, vì điều này có thể ảnh hưởng đến độ bền và hiệu suất của aptomat.

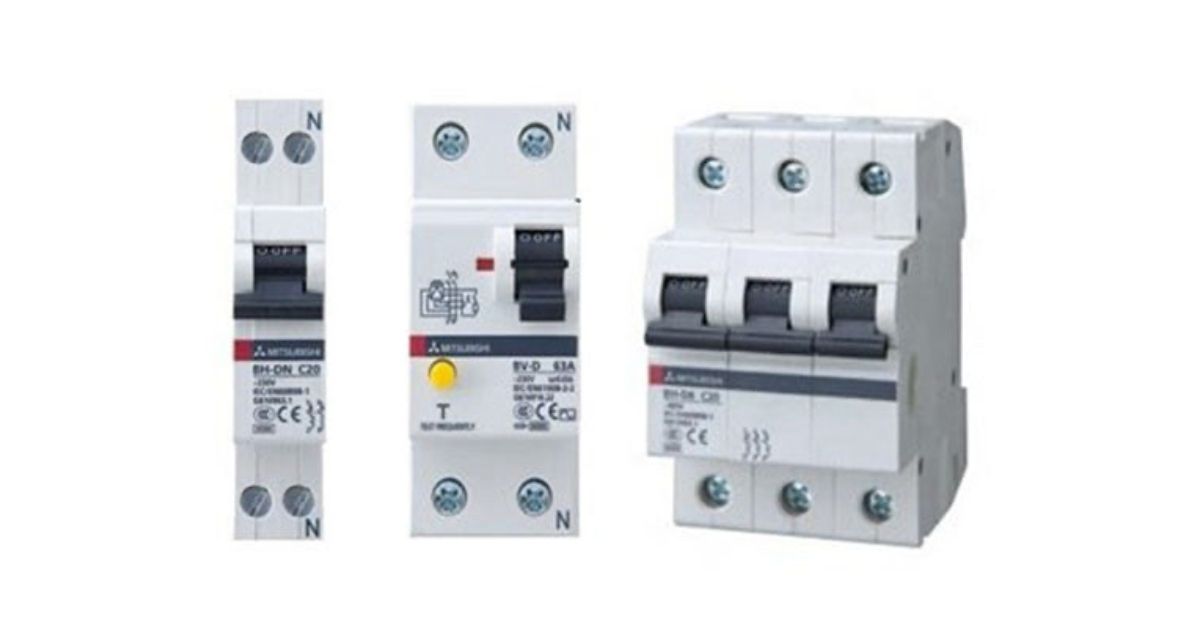

Cách lựa chọn và sử dụng aptomat
6. Kết luận
Aptomat là thiết bị điện không thể thiếu trong các hệ thống điện hiện đại, đảm bảo an toàn cho người sử dụng và các thiết bị điện. Hy vọng qua bài viết, bạn đã nắm rõ hơn về nguyên lý hoạt động của aptomat và cách áp dụng chúng trong thực tế.
