Cuộn cảm là một trong những linh kiện điện tử quan trọng, được ứng dụng rộng rãi trong các thiết bị điện và mạch điện tử. Việc hiểu rõ phân loại cuộn cảm và đặc điểm từng loại giúp người dùng lựa chọn chính xác thiết bị phù hợp với nhu cầu sử dụng. Mỗi loại cuộn cảm có cấu tạo, chức năng và ứng dụng riêng, đáp ứng các yêu cầu khác nhau trong ngành công nghiệp điện tử. Bài viết này sẽ giải thích chi tiết về các loại cuộn cảm phổ biến, từ cấu tạo đến ứng dụng, để bạn có cái nhìn toàn diện hơn.
1. Cuộn cảm lõi nhiều lớp
1.1 Cấu tạo
Cuộn cảm lõi nhiều lớp được thiết kế với nhiều lớp dây quấn chồng lên nhau, tạo ra một cấu trúc phức tạp nhưng hiệu quả. Lõi của cuộn cảm này thường được làm bằng chất liệu từ tính, giúp tăng độ cảm ứng và khả năng tích trữ năng lượng. Các lớp dây quấn được cách điện cẩn thận để tránh rò rỉ dòng điện hoặc ngắn mạch.
1.2 Các ứng dụng
Loại cuộn cảm này thường được sử dụng trong các mạch lọc tần số và mạch khuếch đại. Chúng cũng xuất hiện trong các thiết bị như bộ nguồn xung hoặc các mạch điều chỉnh điện áp, nơi yêu cầu hiệu suất cao và độ ổn định tốt.
Cuộn cảm lõi nhiều lớp
2. Cuộn cảm lõi không khí
2.1 Cấu tạo
Cuộn cảm lõi không khí không sử dụng vật liệu từ tính làm lõi, mà thay vào đó là một không gian rỗng hoặc lõi phi kim loại. Dây dẫn được quấn theo dạng xoắn ốc, tạo nên từ trường khi có dòng điện đi qua. Thiết kế này giúp giảm thiểu tổn hao năng lượng do từ trễ hoặc dòng xoáy.
2.2 Các ứng dụng
Loại cuộn cảm này thường được sử dụng trong các mạch đòi hỏi độ chính xác cao, như mạch tần số radio (RF) và mạch cộng hưởng. Chúng cũng phù hợp cho các ứng dụng yêu cầu tín hiệu tần số cao mà không bị méo dạng.
Cuộn cảm lõi không khí

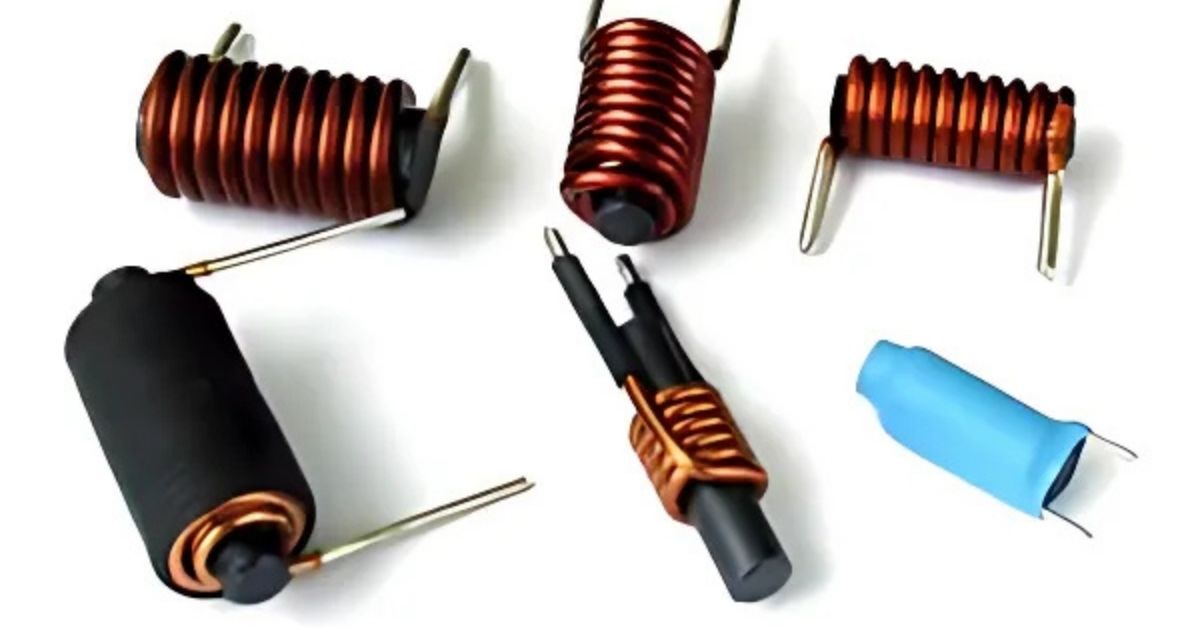

3. Cuộn cảm lõi Ferrite
3.1 Cấu tạo
Cuộn cảm lõi Ferrite sử dụng vật liệu từ tính ferrite làm lõi. Ferrite là một hợp chất gốm có khả năng dẫn từ tốt và tổn hao từ thấp, giúp cải thiện hiệu suất của cuộn cảm. Dây dẫn được quấn xung quanh lõi ferrite để tạo thành từ trường mạnh mẽ.
3.2 Các ứng dụng
Được sử dụng rộng rãi trong các mạch lọc nhiễu và mạch nguồn xung, cuộn cảm lõi ferrite giúp giảm nhiễu điện từ và đảm bảo hiệu quả hoạt động của thiết bị. Chúng cũng được ứng dụng trong các thiết bị điện tử gia dụng và công nghiệp.

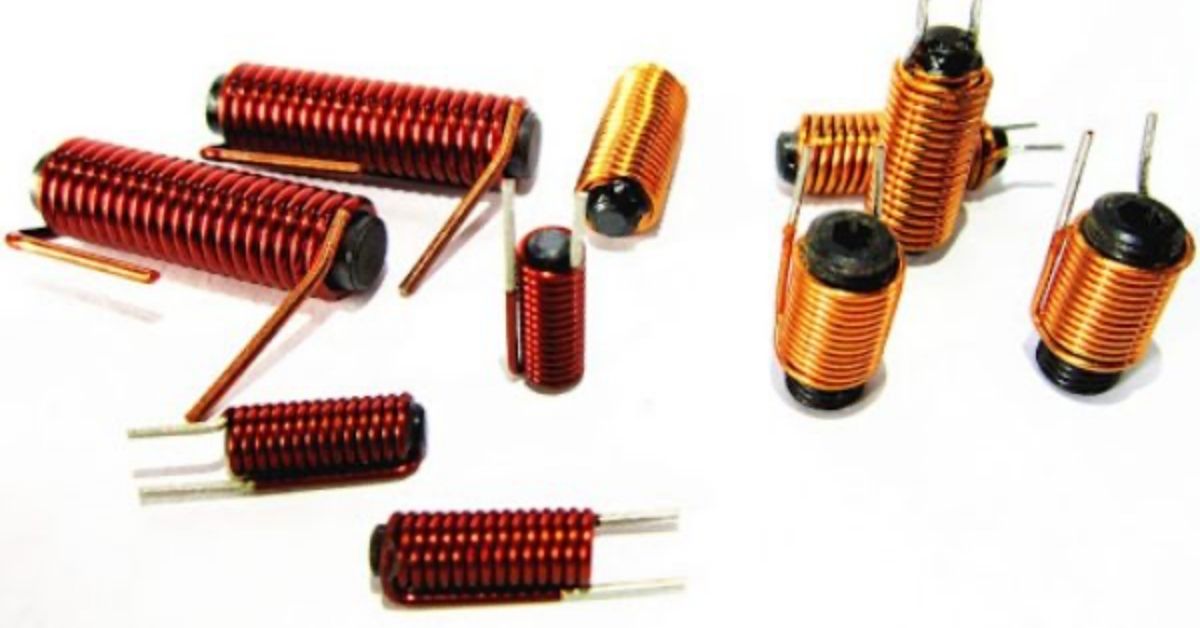

4. Cuộn cảm ống dây
4.1 Cấu tạo
Cuộn cảm ống dây có cấu tạo đơn giản với dây dẫn được quấn đều đặn trên một ống trụ. Lõi ống trụ này có thể là không khí hoặc vật liệu từ tính, tùy thuộc vào yêu cầu sử dụng. Các cuộn dây được bố trí sao cho từ trường được tập trung và tổn thất năng lượng tối thiểu.
4.2 Các ứng dụng
Cuộn cảm ống dây thường xuất hiện trong các mạch truyền tải tín hiệu và mạch điều chỉnh. Với thiết kế dễ dàng, chúng phù hợp cho các ứng dụng cần sự đơn giản và linh hoạt trong thiết kế.
5. Cuộn cảm lõi hình xuyến
5.1 Cấu tạo

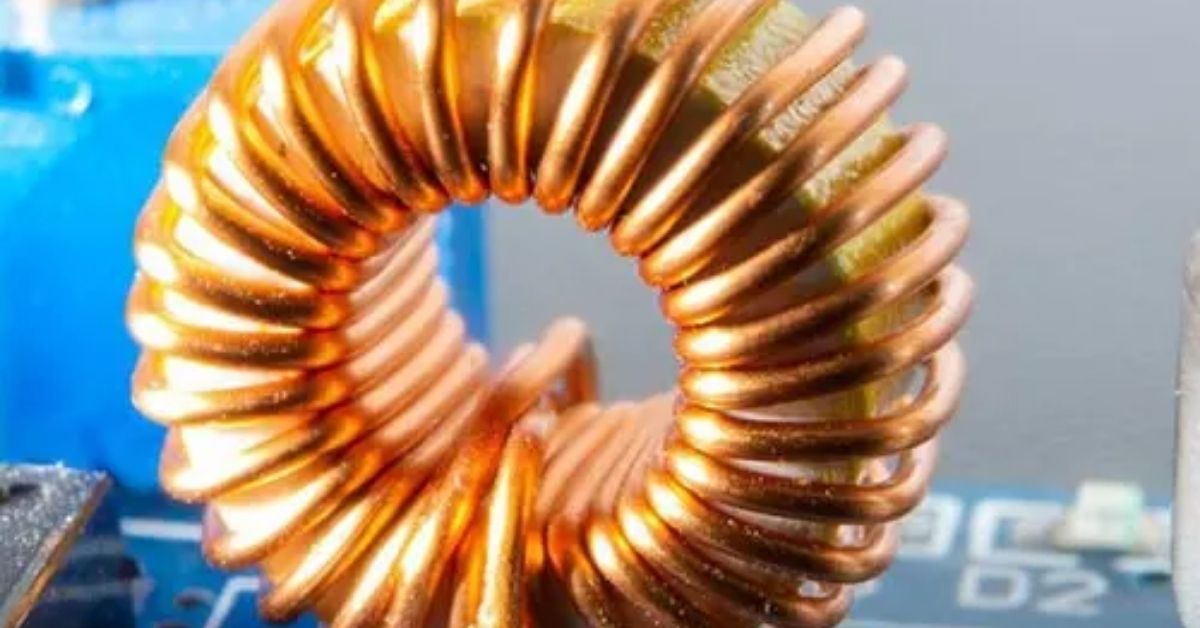

Cuộn cảm lõi hình xuyến được thiết kế với lõi từ tính có dạng hình xuyến, tức là một vòng tròn liên tục. Dây dẫn được quấn quanh lõi này theo cách đều đặn, giúp tối ưu hóa hiệu quả cảm ứng và giảm rò rỉ từ trường ra bên ngoài.
5.2 Các ứng dụng
Loại cuộn cảm này được sử dụng trong các mạch lọc tần số thấp và cao, giúp giảm nhiễu hiệu quả. Chúng cũng thường xuất hiện trong các bộ nguồn và bộ chuyển đổi năng lượng.
6. Cuộn cảm trục / cuộn cảm vòng màu
6.1 Cấu tạo
Cuộn cảm trục, hay còn gọi là cuộn cảm vòng màu, được nhận diện qua các vòng màu trên thân cuộn dây. Các vòng màu này biểu thị giá trị cảm kháng và dung sai của cuộn cảm. Dây dẫn được quấn quanh một lõi từ tính nhỏ gọn.
6.2 Các ứng dụng
Chúng thường được sử dụng trong các mạch điện tử nhỏ gọn, như mạch lọc, mạch ghép nối và mạch điều chỉnh tần số. Với kích thước nhỏ, cuộn cảm vòng màu rất phù hợp cho các thiết bị di động.
Cuộn cảm trục / cuộn cảm vòng màu
7. Cuộn cảm dán
7.1 Cấu tạo
Cuộn cảm dán là loại cuộn cảm được thiết kế để gắn trực tiếp lên bề mặt bảng mạch in (PCB). Chúng có kích thước nhỏ gọn và được chế tạo bằng công nghệ tiên tiến để đảm bảo hiệu suất cao.
7.2 Các ứng dụng
Loại cuộn cảm này thường xuất hiện trong các thiết bị điện tử hiện đại như điện thoại thông minh, laptop và các hệ thống nhúng. Chúng đóng vai trò quan trọng trong việc lọc nhiễu và ổn định tín hiệu.
8. Cuộn dây sạc không dây
8.1 Cấu tạo
Cuộn dây sạc không dây được thiết kế với lõi từ tính đặc biệt, cho phép tạo ra từ trường mạnh mẽ để truyền năng lượng không dây. Dây dẫn được quấn theo các vòng xoắn để tối ưu hóa quá trình truyền tải năng lượng.
8.2 Các ứng dụng
Chúng là thành phần chính trong các thiết bị sạc không dây, từ điện thoại đến các thiết bị gia dụng thông minh. Với công nghệ ngày càng tiên tiến, cuộn dây sạc không dây đang trở thành xu hướng trong ngành công nghiệp điện tử.
9. Cuộn cảm ghép
9.1 Cấu tạo
Cuộn cảm ghép gồm hai hoặc nhiều cuộn dây được quấn trên cùng một lõi từ tính. Sự ghép nối giữa các cuộn dây tạo ra hiện tượng cảm ứng từ, giúp truyền tải năng lượng hoặc tín hiệu giữa các mạch.
9.2 Các ứng dụng
Chúng thường được sử dụng trong các mạch biến áp và mạch cộng hưởng. Cuộn cảm ghép cũng đóng vai trò quan trọng trong các hệ thống truyền tải năng lượng không dây.
Cuộn cảm ghép
Hy vọng bài viết đã cung cấp cho bạn cái nhìn tổng quan và chi tiết về các phân loại cuộn cảm và đặc điểm từng loại. Từ các cuộn cảm lõi nhiều lớp, lõi không khí đến cuộn dây sạc không dây, mỗi loại đều có những ưu điểm và ứng dụng riêng. Việc chọn đúng loại cuộn cảm không chỉ giúp tăng hiệu quả hoạt động mà còn đảm bảo an toàn và độ bền cho hệ thống điện tử.
