Trong các hệ thống điện hiện đại, thiết bị bảo vệ dòng rò đóng vai trò quan trọng trong việc đảm bảo an toàn cho người sử dụng và hệ thống điện. Trong đó, RCCB và RCBO là hai loại thiết bị phổ biến, được sử dụng để bảo vệ hệ thống điện khỏi các rủi ro như rò rỉ dòng điện và quá tải. Tuy nhiên, không ít người vẫn chưa hiểu rõ RCCB và RCBO là gì, cũng như cách chọn thiết bị phù hợp cho nhu cầu của mình. Bài viết này sẽ giúp bạn hiểu rõ về RCCB, RCBO và những ưu điểm vượt trội của từng loại để đưa ra lựa chọn chính xác.
1. RCCB và RCBO là gì?
RCCB
RCCB là thiết bị ngắt dòng điện dựa trên sự phát hiện dòng rò. Khi xảy ra hiện tượng rò rỉ dòng điện, RCCB sẽ ngắt mạch ngay lập tức để bảo vệ con người khỏi nguy cơ bị điện giật và bảo vệ thiết bị điện khỏi hư hỏng. RCCB thường chỉ bảo vệ dòng rò mà không bảo vệ quá tải hoặc ngắn mạch.
RCBO
RCBO là phiên bản nâng cấp của RCCB. Ngoài khả năng ngắt mạch khi có dòng rò, RCBO còn tích hợp tính năng bảo vệ quá tải và ngắn mạch. Với thiết kế đa năng, RCBO trở thành sự lựa chọn ưu tiên trong các hệ thống yêu cầu mức độ an toàn cao và khả năng hoạt động hiệu quả.

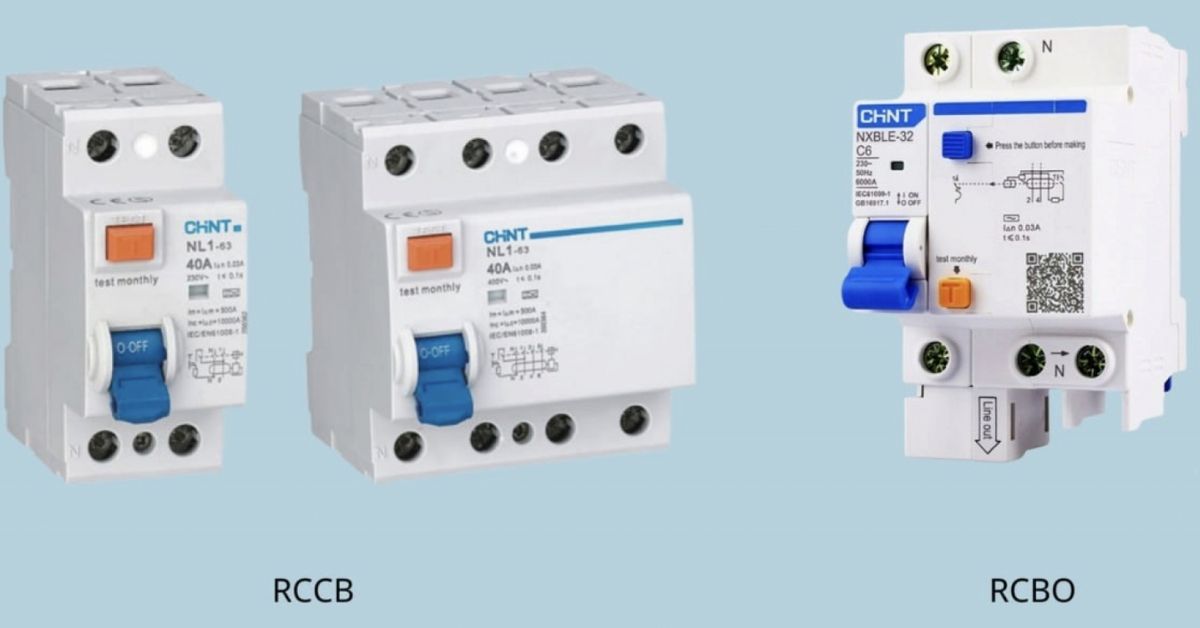

RCCB và RCBO là gì?
2. Công dụng của RCCB và RCBO
Cả RCCB và RCBO đều có vai trò chính trong việc bảo vệ hệ thống điện và người sử dụng khỏi các rủi ro liên quan đến điện. RCCB tập trung vào việc phát hiện dòng rò, giúp bảo vệ người dùng khỏi nguy cơ điện giật, đặc biệt là trong các môi trường ẩm ướt hoặc dễ xảy ra rò rỉ điện. Điều này giúp hạn chế các tai nạn nghiêm trọng liên quan đến điện.
RCBO ngoài chức năng phát hiện dòng rò còn cung cấp khả năng bảo vệ quá tải và ngắn mạch. Điều này giúp bảo vệ toàn diện hơn cho hệ thống điện, đặc biệt là trong các ứng dụng công nghiệp hoặc các hệ thống điện gia đình yêu cầu mức độ an toàn cao. RCBO phù hợp cho những nơi có nhu cầu kiểm soát dòng điện chặt chẽ và cần bảo vệ đa dạng.
Công dụng của RCCB và RCBO
3. Thông số của RCCB và RCBO
Khi chọn RCCB và RCBO, bạn cần chú ý đến một số thông số kỹ thuật quan trọng:
Dòng rò định mức (Residual Current Rating): Đây là mức dòng điện rò tối đa mà thiết bị có thể phát hiện. Thông thường, RCCB và RCBO có các mức như 10mA, 30mA, hoặc 100mA.
Dòng điện định mức (Rated Current): Đây là mức dòng điện tối đa mà thiết bị có thể hoạt động mà không bị hư hỏng. Các mức phổ biến bao gồm 16A, 32A, 63A, tùy thuộc vào nhu cầu sử dụng.
Khả năng ngắt mạch (Breaking Capacity): Đối với RCBO, thông số này rất quan trọng, cho biết khả năng thiết bị chịu được dòng ngắn mạch mà vẫn hoạt động bình thường.
Số cực (Poles): RCCB và RCBO có thể được thiết kế với 2 cực (1P+N) hoặc 4 cực (3P+N) để phù hợp với các hệ thống điện khác nhau.
Thông số của RCCB và RCBO
4. Cấu tạo của RCCB và RCBO
Cấu tạo của RCCB và RCBO khá tương đồng, nhưng RCBO có thêm các thành phần để thực hiện chức năng bảo vệ quá tải và ngắn mạch. Một số bộ phận chính bao gồm:
Bộ phát hiện dòng rò: Đây là thành phần quan trọng nhất, giúp đo lường và phát hiện sự mất cân bằng dòng điện trong mạch.
Cơ chế ngắt mạch: Khi phát hiện dòng rò hoặc quá tải, cơ chế này sẽ kích hoạt để ngắt mạch ngay lập tức.
Cuộn dây từ: Đối với RCBO, cuộn dây từ là thành phần bổ sung để phát hiện quá tải hoặc ngắn mạch.
Vỏ cách điện: Cả RCCB và RCBO đều được bọc trong lớp vỏ cách điện chất lượng cao để đảm bảo an toàn trong quá trình sử dụng.
Cấu tạo của RCCB và RCBO
5. Nguyên lý hoạt động của RCCB và RCBO
RCCB hoạt động dựa trên nguyên lý phát hiện sự mất cân bằng dòng điện giữa dây pha và dây trung tính. Khi có dòng rò xảy ra, tức là dòng điện không còn cân bằng giữa hai dây, RCCB sẽ kích hoạt cơ chế ngắt mạch. Quá trình này diễn ra nhanh chóng, giúp bảo vệ người dùng khỏi nguy cơ điện giật.

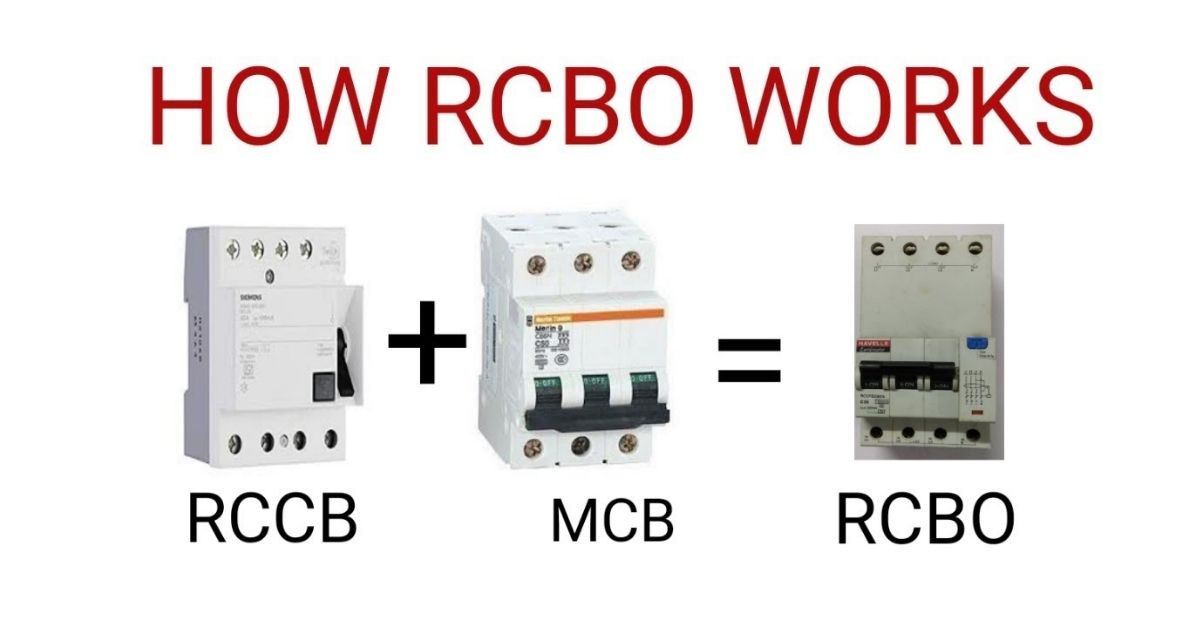

RCBO hoạt động tương tự RCCB trong việc phát hiện dòng rò, nhưng nó còn tích hợp thêm chức năng bảo vệ quá tải và ngắn mạch. Khi phát hiện dòng điện vượt quá mức định mức, cuộn dây từ trong RCBO sẽ kích hoạt cơ chế ngắt mạch để bảo vệ hệ thống điện.
Nguyên lý hoạt động của RCCB và RCBO
6. Ứng dụng của RCCB và RCBO
RCCB và RCBO được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau. RCCB thường được ứng dụng trong các hệ thống điện gia đình, đặc biệt là những nơi có nguy cơ rò rỉ điện cao như phòng tắm, nhà bếp hoặc các khu vực ngoài trời. Với chức năng bảo vệ dòng rò, RCCB là lựa chọn phù hợp cho các môi trường không yêu cầu bảo vệ quá tải.
RCBO lại được sử dụng phổ biến trong các hệ thống điện phức tạp hơn, như các tòa nhà văn phòng, nhà máy công nghiệp hoặc các khu vực có nhiều thiết bị điện hoạt động đồng thời. Với khả năng bảo vệ đa năng, RCBO giúp đảm bảo an toàn tối đa cho hệ thống và thiết bị điện.
7. Nên chọn RCCB hay RCBO?
Việc lựa chọn giữa RCCB và RCBO phụ thuộc vào nhu cầu sử dụng và mức độ an toàn mà bạn mong muốn. Nếu bạn chỉ cần bảo vệ dòng rò trong các ứng dụng cơ bản như gia đình, RCCB là lựa chọn phù hợp vì giá thành rẻ hơn và dễ sử dụng.
Tuy nhiên, nếu bạn cần một thiết bị đa năng, vừa bảo vệ dòng rò, vừa bảo vệ quá tải và ngắn mạch, RCBO sẽ là sự lựa chọn tốt hơn. Dù giá thành cao hơn RCCB, RCBO mang lại sự an tâm và tiện ích vượt trội, đặc biệt trong các ứng dụng yêu cầu cao về an toàn điện.
Nên chọn RCCB hay RCBO?
RCCB và RCBO đều là những thiết bị quan trọng trong việc bảo vệ hệ thống điện và người sử dụng. Hy vọng bài viết đã giúp bạn hiểu rõ hơn về RCCB và RCBO cũng như công dụng, cấu tạo và ứng dụng của chúng. Lựa chọn giữa RCCB và RCBO sẽ phụ thuộc vào nhu cầu cụ thể của bạn.
