Rơ le điện từ là một trong những thiết bị quan trọng trong ngành điện và tự động hóa, đóng vai trò như một công tắc điều khiển từ xa, giúp nâng cao hiệu quả và an toàn trong hệ thống điện. Vậy rơ le điện từ là gì, cấu tạo và nguyên lý hoạt động của nó như thế nào? Với bài viết này, bạn sẽ có cái nhìn tổng quan và chi tiết về rơ le điện từ, từ cấu tạo, nguyên lý đến công dụng và phân loại để hiểu rõ hơn về vai trò của nó trong thực tiễn.
1. Rơ le điện từ là gì?
Rơ le điện từ, hay còn gọi là relay điện từ, là thiết bị chuyển mạch điện hoạt động dựa trên nguyên lý điện từ. Khi có dòng điện đi qua cuộn dây của rơ le, lực từ sinh ra sẽ kích hoạt hoặc ngắt kết nối các tiếp điểm bên trong, từ đó kiểm soát dòng điện trong mạch điện.
Thiết bị này được sử dụng để điều khiển dòng điện lớn thông qua dòng điện nhỏ hơn, giúp tăng cường an toàn và hiệu suất trong các hệ thống điện. Rơ le điện từ thường xuất hiện trong các ứng dụng như hệ thống điều khiển tự động, bảo vệ mạch điện, và các thiết bị công nghiệp.

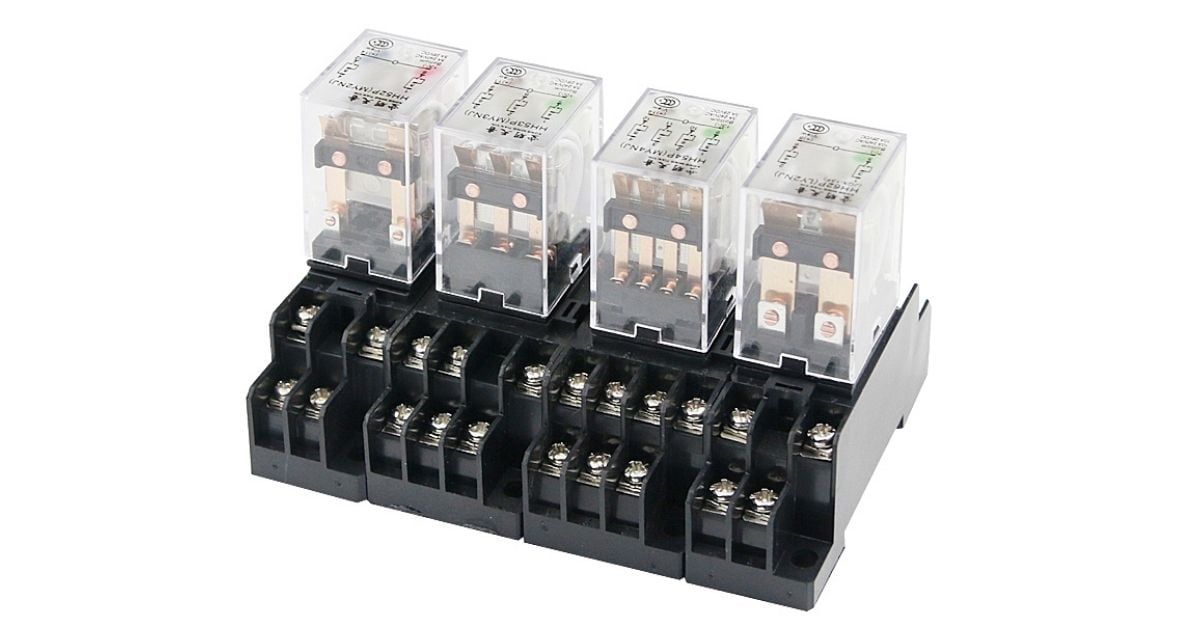

Rơ le điện từ là gì?
2. Cấu tạo rơ le điện từ
Rơ le điện từ bao gồm các thành phần cơ bản như cuộn dây, lõi thép, tiếp điểm và lò xo hồi vị.
Cuộn dây là bộ phận chính tạo ra từ trường khi có dòng điện chạy qua. Cuộn dây này được quấn quanh lõi thép để tập trung từ trường.
Lõi thép đóng vai trò như một nam châm điện, kích hoạt chuyển động cơ học để đóng hoặc ngắt các tiếp điểm khi có dòng điện.
Tiếp điểm là các điểm kết nối giữa các dây dẫn điện. Tùy vào thiết kế, rơ le có thể có tiếp điểm thường đóng (NC) hoặc thường mở (NO).
Lò xo hồi vị được sử dụng để đưa tiếp điểm trở về trạng thái ban đầu khi dòng điện bị ngắt.
Cấu tạo đơn giản nhưng hiệu quả của rơ le điện từ giúp thiết bị này có thể hoạt động ổn định trong nhiều môi trường khác nhau, từ dân dụng đến công nghiệp.

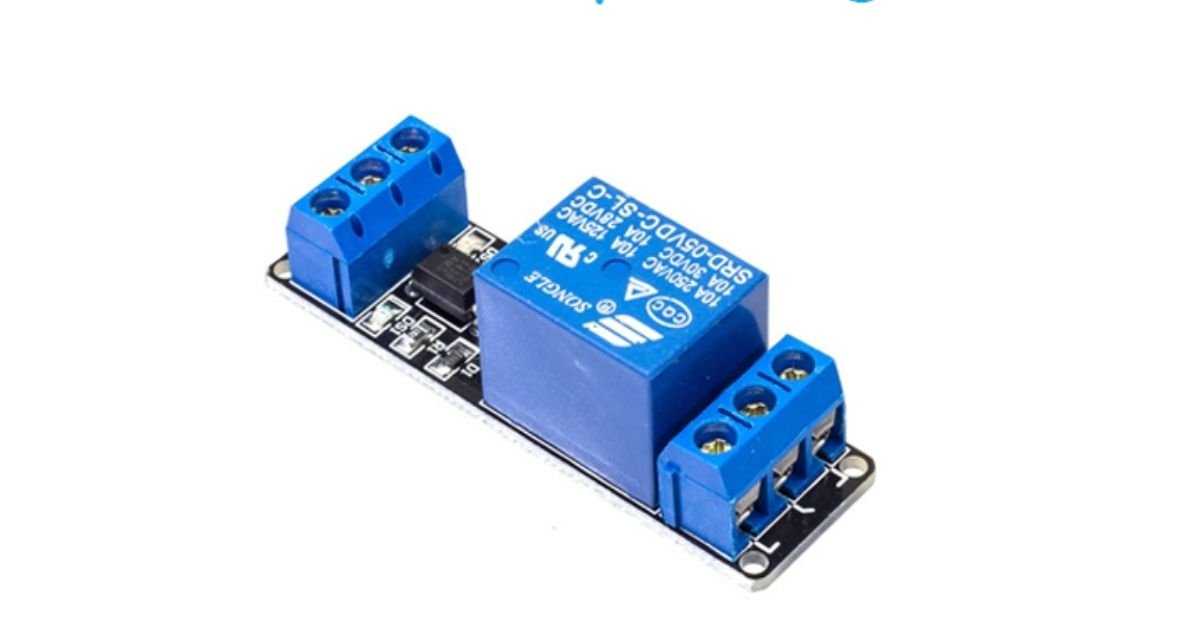

Cấu tạo rơ le điện từ
3. Nguyên lý hoạt động rơ le điện từ
Nguyên lý hoạt động của rơ le điện từ dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện chạy qua cuộn dây, từ trường sẽ được tạo ra xung quanh lõi thép. Từ trường này hút lõi thép động và di chuyển tiếp điểm, từ đó đóng hoặc ngắt mạch điện.
Khi dòng điện ngừng cấp, từ trường mất đi, lò xo hồi vị đưa lõi thép động và tiếp điểm trở về trạng thái ban đầu. Quá trình này diễn ra nhanh chóng và chính xác giúp rơ le điện từ có thể kiểm soát hiệu quả dòng điện trong các hệ thống tự động hóa.
Khả năng chuyển đổi nhanh chóng và hoạt động ổn định của rơ le điện từ làm cho nó trở thành một thiết bị lý tưởng trong việc bảo vệ và điều khiển mạch điện.

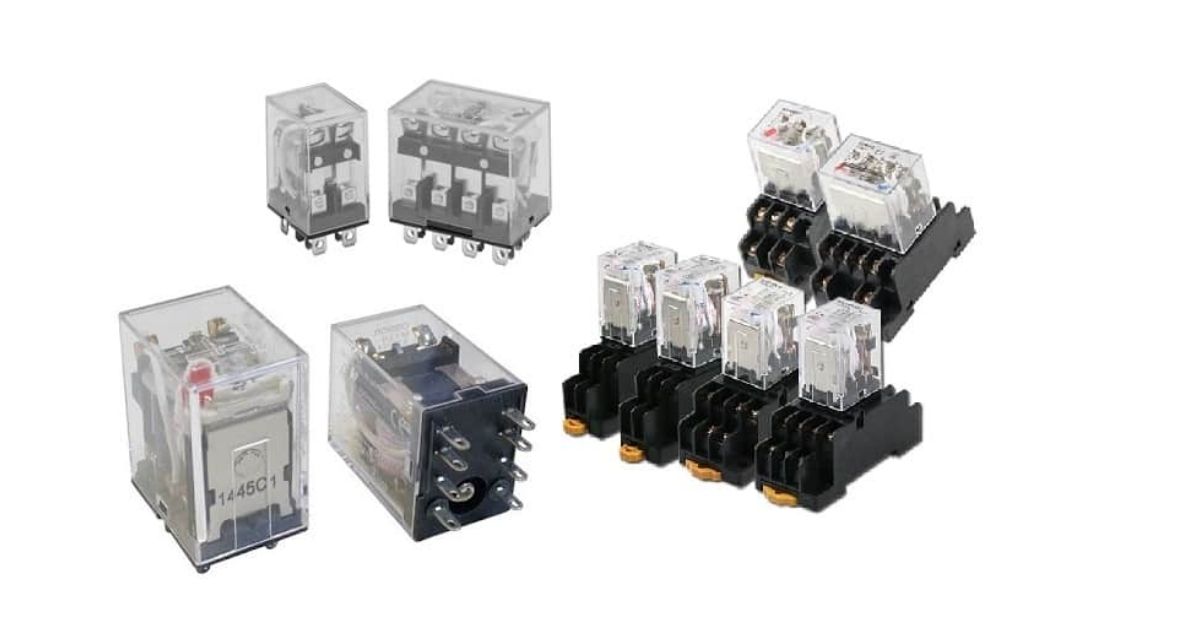

Nguyên lý hoạt động rơ le điện từ
4. Công dụng của rơ le điện từ
Rơ le điện từ có vai trò không thể thiếu trong nhiều lĩnh vực, từ đời sống hàng ngày đến các ứng dụng công nghiệp. Trong hệ thống điện dân dụng, rơ le được sử dụng để tự động ngắt điện khi xảy ra sự cố, bảo vệ thiết bị và con người.
Trong ngành công nghiệp, rơ le điện từ đóng vai trò quan trọng trong các hệ thống điều khiển tự động. Nó giúp bật hoặc tắt máy móc, kiểm soát dòng điện, và đảm bảo an toàn trong các dây chuyền sản xuất.
Ngoài ra, rơ le điện từ còn được sử dụng trong các hệ thống viễn thông, ô tô, và thiết bị điện tử, giúp nâng cao hiệu quả hoạt động và tiết kiệm năng lượng.

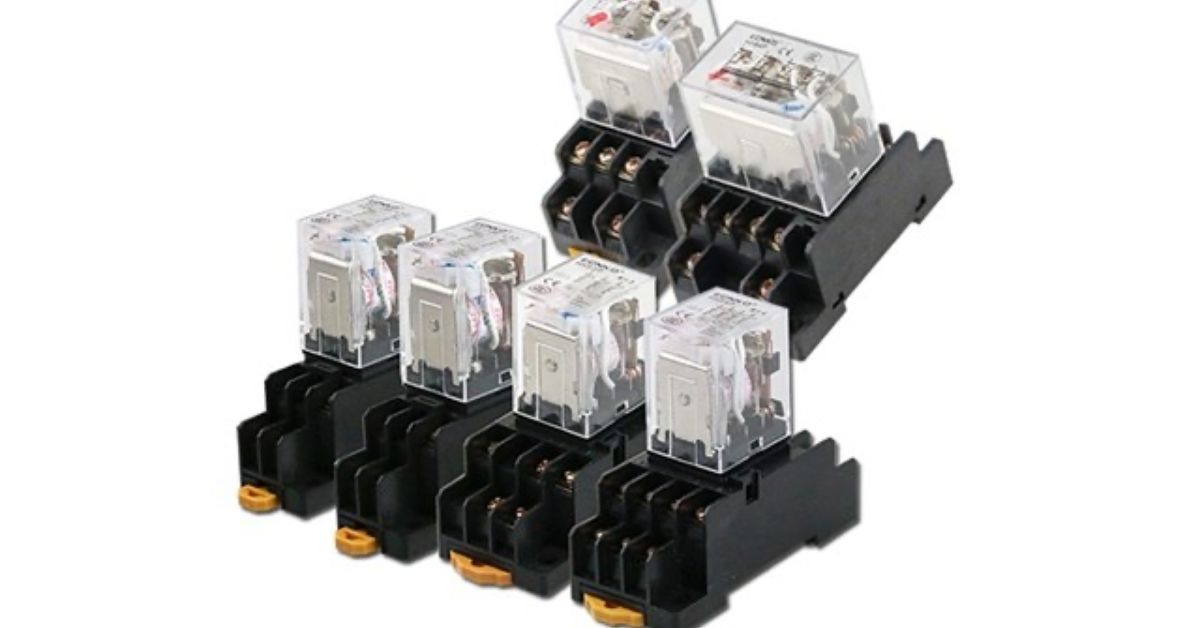

Công dụng của rơ le điện từ
5. Phân loại rơ le điện từ
Rơ le điện từ được phân loại dựa trên nhiều tiêu chí khác nhau như cấu tạo, nguyên lý hoạt động, và mục đích sử dụng.
Rơ le điện từ có thể được phân thành các loại phổ biến như:
Rơ le cơ học: Sử dụng chuyển động cơ học để đóng ngắt tiếp điểm.
Rơ le bán dẫn: Dùng các linh kiện bán dẫn như transistor hoặc triac thay vì tiếp điểm cơ học, giúp nâng cao độ bền và tốc độ chuyển đổi.
Rơ le thời gian: Có thêm cơ chế tính thời gian, được sử dụng để kiểm soát mạch điện sau một khoảng thời gian định trước.
Ngoài ra, rơ le điện từ cũng có thể được phân loại theo ứng dụng cụ thể như rơ le bảo vệ, rơ le điều khiển, hoặc rơ le trung gian.

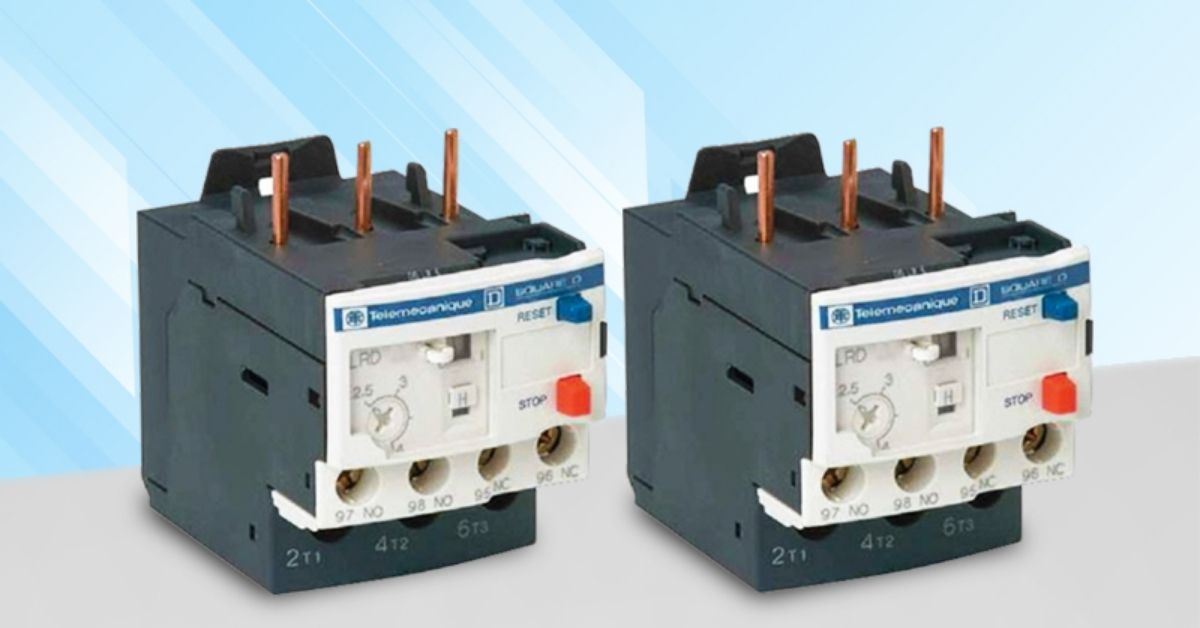

Phân loại rơ le điện từ
6. Kết luận
Tóm lại, rơ le điện từ là thiết bị không thể thiếu trong các hệ thống điện hiện đại, đảm bảo an toàn và hiệu quả trong quá trình vận hành. Nếu bạn đang tìm kiếm giải pháp tự động hóa hoặc bảo vệ mạch điện, rơ le điện từ chắc chắn sẽ là sự lựa chọn đáng cân nhắc.
