Rơ le trung gian là một thiết bị điện quan trọng, không thể thiếu trong các hệ thống điều khiển tự động. Với vai trò chuyển đổi và khuếch đại tín hiệu, rơ le trung gian được ứng dụng rộng rãi trong công nghiệp và đời sống hàng ngày. Hiểu rõ về thiết bị này, từ cấu tạo, nguyên lý hoạt động đến cách phân loại, sẽ giúp bạn sử dụng hiệu quả và tối ưu hóa hiệu suất của hệ thống điện. Hãy cùng khám phá chi tiết về rơ le trung gian là gì qua bài viết sau.
1. Rơ le trung gian là gì?
Rơ le trung gian, còn được gọi là relay trung gian, là thiết bị đóng ngắt mạch điện tự động khi nhận được tín hiệu điều khiển. Nó hoạt động như một cầu nối trung gian, giúp truyền tải tín hiệu từ các thiết bị điều khiển (như PLC hoặc cảm biến) đến các thiết bị tải lớn hơn. Điều này giúp cách ly tín hiệu điều khiển với tải, đảm bảo an toàn và ổn định cho hệ thống điện.

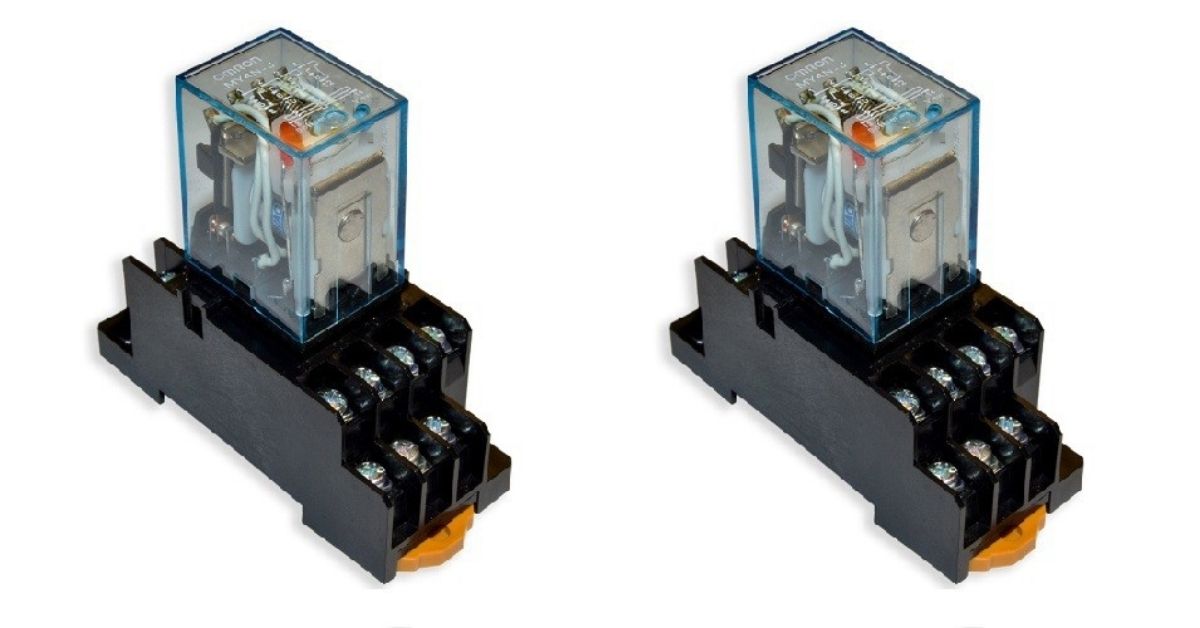

Rơ le trung gian là gì?
2. Cấu tạo
Rơ le trung gian có cấu tạo đơn giản nhưng hiệu quả, bao gồm các bộ phận chính như cuộn dây, lõi từ, tiếp điểm, và vỏ bảo vệ.
Cuộn dây: Đây là phần nhận tín hiệu điều khiển, tạo từ trường khi có dòng điện chạy qua. Cuộn dây thường được làm từ đồng để đảm bảo khả năng dẫn điện tốt.
Lõi từ: Lõi từ là thành phần quan trọng giúp tăng cường từ trường, từ đó kích hoạt tiếp điểm đóng hoặc mở mạch điện.
Tiếp điểm: Tiếp điểm là nơi diễn ra quá trình đóng ngắt mạch điện. Rơ le trung gian thường có hai loại tiếp điểm chính: tiếp điểm thường đóng (NC) và tiếp điểm thường mở (NO).
Vỏ bảo vệ: Vỏ bảo vệ giúp bảo vệ các linh kiện bên trong khỏi bụi bẩn, ẩm ướt, và các tác động cơ học bên ngoài, đảm bảo tuổi thọ và độ bền của thiết bị.

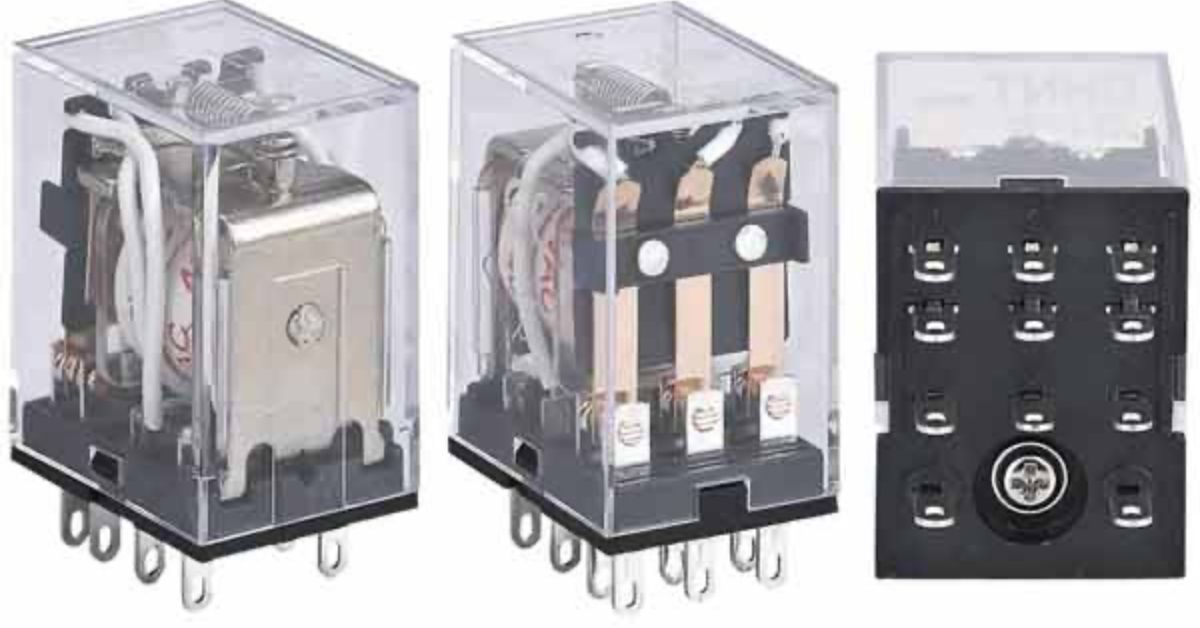

Cấu tạo
3. Nguyên lý hoạt động
Nguyên lý hoạt động của rơ le trung gian dựa trên hiện tượng cảm ứng điện từ. Khi cuộn dây nhận được dòng điện, từ trường sinh ra sẽ hút lõi từ hoặc đẩy cần gạt để thay đổi trạng thái của các tiếp điểm.
Nếu tiếp điểm đang ở trạng thái thường mở (NO), nó sẽ đóng lại để dòng điện đi qua. Ngược lại, nếu tiếp điểm ở trạng thái thường đóng (NC), nó sẽ mở ra, ngắt mạch điện. Quá trình này diễn ra nhanh chóng, giúp kiểm soát dòng điện một cách chính xác và hiệu quả.

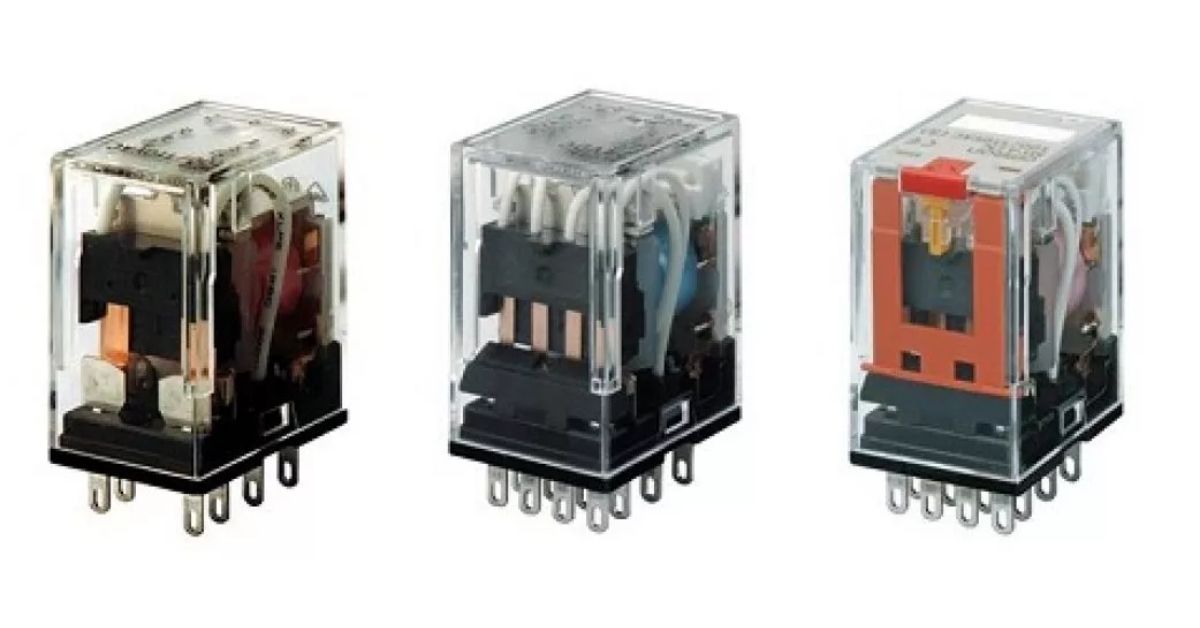

Nguyên lý hoạt động
4. Ký hiệu của rơ le trung gian trong mạch điện
Trong sơ đồ mạch điện, rơ le trung gian thường được biểu diễn bằng ký hiệu bao gồm:
Cuộn dây: Biểu thị bằng hình chữ nhật hoặc cuộn xoắn, thể hiện thành phần điện từ của rơ le.
Tiếp điểm: Ký hiệu này thể hiện các trạng thái NO (thường mở) và NC (thường đóng). Khi mạch hoạt động, trạng thái của các tiếp điểm sẽ thay đổi theo nguyên lý cảm ứng điện từ.
Ký hiệu cụ thể có thể thay đổi tùy thuộc vào tiêu chuẩn quốc tế hoặc nhà sản xuất, nhưng nhìn chung đều dễ nhận diện trong sơ đồ mạch.
Ký hiệu của rơ le trung gian trong mạch điện
5. Công dụng
Rơ le trung gian có nhiều công dụng quan trọng trong các hệ thống điện và điều khiển tự động. Chúng thường được sử dụng để:
Tăng khả năng đóng ngắt: Rơ le trung gian có thể điều khiển nhiều mạch tải lớn thông qua tín hiệu nhỏ từ mạch điều khiển.
Chuyển đổi tín hiệu: Thiết bị giúp chuyển đổi tín hiệu điều khiển từ mạch điện tử sang mạch cơ điện.
Bảo vệ thiết bị: Rơ le trung gian bảo vệ các thiết bị khỏi quá tải hoặc hỏng hóc bằng cách ngắt mạch kịp thời.
Công dụng
6. Ứng dụng của rơ le trung gian
Rơ le trung gian được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau. Trong công nghiệp, chúng xuất hiện trong các hệ thống điều khiển tự động, như dây chuyền sản xuất hoặc hệ thống băng tải. Trong đời sống, rơ le trung gian được ứng dụng trong các thiết bị điện gia dụng, hệ thống chiếu sáng, và điều khiển nhiệt độ.
Ngoài ra, rơ le trung gian còn là thành phần không thể thiếu trong các mạch điều khiển an toàn, như hệ thống bảo vệ quá dòng, quá áp, hoặc chống giật. Nhờ khả năng hoạt động ổn định và đáng tin cậy, thiết bị này đảm bảo hiệu suất cao và an toàn cho người sử dụng.

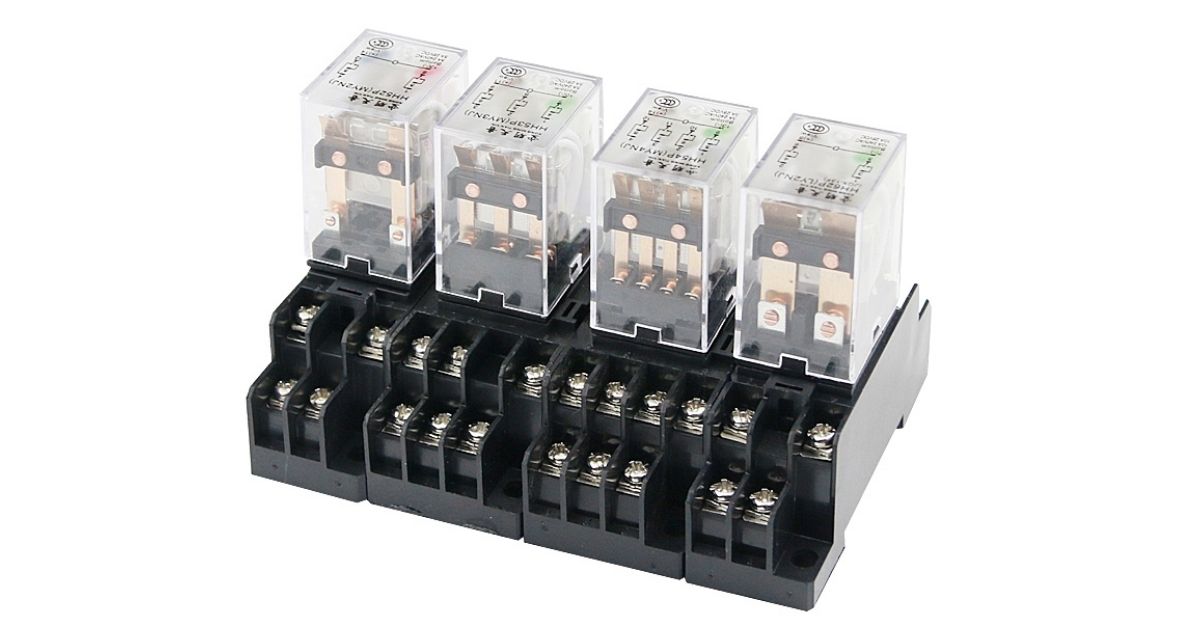

Ứng dụng của rơ le trung gian
7. Cách phân loại rơ le trung gian trên thị trường
Rơ le trung gian có nhiều loại khác nhau, được phân loại dựa trên tiêu chí như nguyên lý hoạt động, cấu tạo hoặc ứng dụng.
Theo nguyên lý hoạt động
Rơ le điện từ: Hoạt động dựa trên nguyên lý cảm ứng từ.
Rơ le nhiệt: Sử dụng nhiệt độ để kích hoạt cơ chế đóng ngắt.
Rơ le thời gian: Có thể thiết lập thời gian trễ trước khi đóng hoặc ngắt mạch.
Theo cấu tạo
Rơ le một cuộn dây: Chỉ có một cuộn dây điện từ.
Rơ le hai cuộn dây: Có thêm một cuộn dây để tăng khả năng kiểm soát mạch.
Theo ứng dụng
Rơ le công suất: Dùng để điều khiển dòng điện lớn.
Rơ le tín hiệu: Chuyên dùng để truyền tín hiệu điều khiển giữa các mạch.

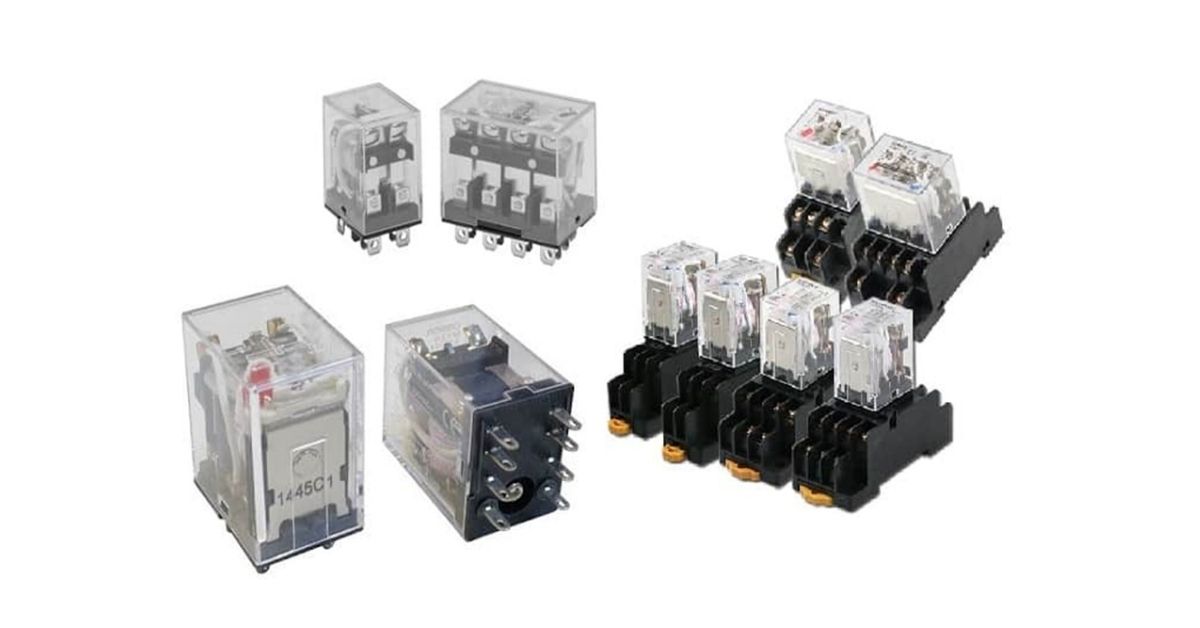

Cách phân loại rơ le trung gian trên thị trường
Qua bài viết này, hy vọng bạn đã hiểu rõ hơn về rơ le trung gian từ cấu tạo, nguyên lý hoạt động đến các loại rơ le phổ biến. Đây là một thiết bị quan trọng, đóng vai trò trung gian trong nhiều hệ thống điện và điều khiển tự động.
