Tụ điện là một linh kiện điện tử không thể thiếu trong hầu hết các mạch điện, từ những mạch điện đơn giản đến những mạch điện phức tạp. Việc hiểu rõ ý nghĩa các thông số ghi trên tụ điện là vô cùng quan trọng để chọn lựa đúng loại tụ điện phù hợp với yêu cầu của mạch điện, đảm bảo hoạt động ổn định và an toàn. Bài viết này sẽ giải thích chi tiết ý nghĩa của các thông số thường gặp trên tụ điện, giúp bạn dễ dàng lựa chọn và sử dụng linh kiện này một cách hiệu quả.
1. Tụ điện là gì?
Tụ điện, hay còn gọi là tụ điện dung, là một linh kiện điện tử thụ động có khả năng tích trữ năng lượng điện dưới dạng điện trường. Nó cấu tạo gồm hai bản cực dẫn điện được ngăn cách bởi một lớp điện môi (chất cách điện). Khi một điện áp được đặt vào hai cực của tụ điện, các điện tích sẽ tích tụ trên các bản cực, tạo ra một điện trường giữa hai bản. Tụ điện được sử dụng rộng rãi trong các mạch điện để lọc nhiễu, ghép tín hiệu, tạo dao động, ổn định điện áp…

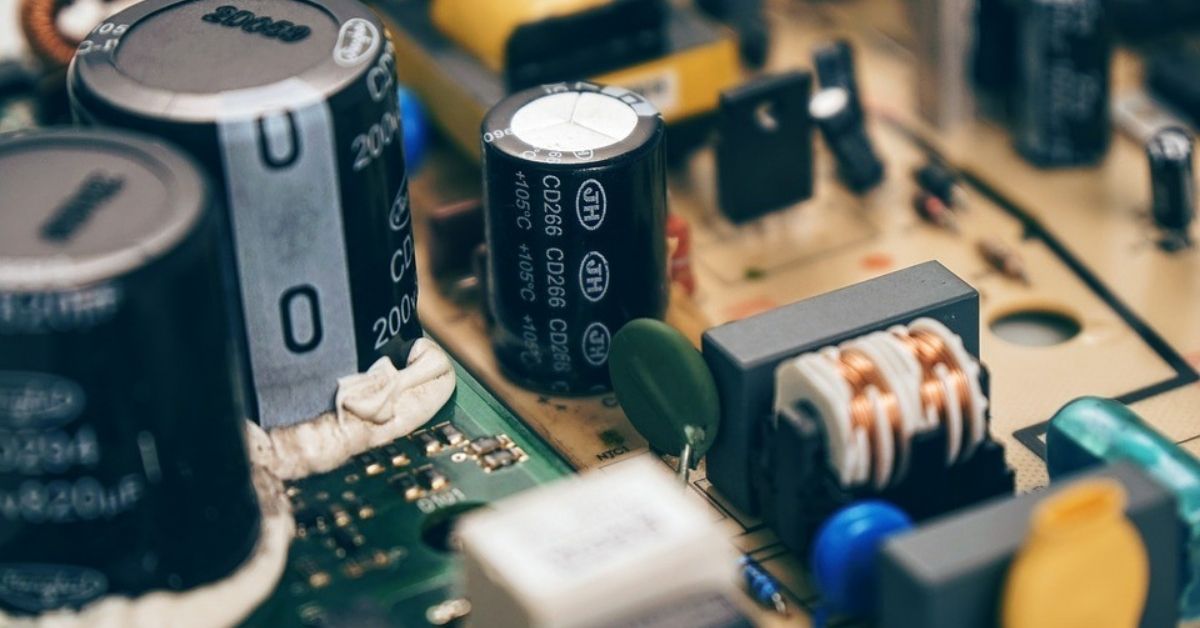

Tụ điện là gì?
2. Các thông số cơ bản trên tụ điện
Trên vỏ của tụ điện thường được in hoặc ghi các thông số kỹ thuật quan trọng. Việc hiểu rõ ý nghĩa các thông số ghi trên tụ điện sẽ giúp bạn lựa chọn được tụ điện phù hợp với mạch điện của mình. Dưới đây là một số thông số cơ bản thường gặp:
2.1 Điện dung
Điện dung (ký hiệu là C) là thông số quan trọng nhất của tụ điện, thể hiện khả năng tích trữ điện tích của tụ điện. Đơn vị đo điện dung là Farad (F), nhưng trong thực tế, các tụ điện thường có điện dung tính bằng microfarad (µF), nanofarad (nF) hoặc picofarad (pF). Điện dung càng lớn, khả năng tích trữ điện tích của tụ điện càng cao. Giá trị điện dung thường được ghi trực tiếp trên thân tụ điện, ví dụ: 10µF, 100nF, 1000pF…
2.2 Điện áp định mức
Điện áp định mức (ký hiệu là WV hoặc VDC) là điện áp tối đa mà tụ điện có thể chịu được liên tục mà không bị hỏng. Nếu điện áp đặt lên tụ điện vượt quá điện áp định mức, tụ điện có thể bị đánh thủng, gây ra hỏng hóc cho mạch điện. Điện áp định mức thường được ghi trên thân tụ điện, ví dụ: 10V, 25V, 50V, 100V… Việc chọn tụ điện có điện áp định mức phù hợp là rất quan trọng để đảm bảo an toàn cho mạch điện.
2.3 Dung sai
Dung sai (ký hiệu là ±%) thể hiện mức độ chênh lệch cho phép giữa giá trị điện dung thực tế của tụ điện và giá trị điện dung danh định được ghi trên thân tụ. Ví dụ, một tụ điện có điện dung 10µF và dung sai ±5% có nghĩa là điện dung thực tế của tụ điện nằm trong khoảng từ 9.5µF đến 10.5µF. Dung sai càng nhỏ, độ chính xác của tụ điện càng cao, nhưng giá thành cũng thường cao hơn.
2.4 Nhiệt độ hoạt động
Nhiệt độ hoạt động thể hiện khoảng nhiệt độ mà tụ điện có thể hoạt động ổn định mà không bị ảnh hưởng đến các thông số kỹ thuật. Khoảng nhiệt độ hoạt động thường được ghi trên thân tụ điện, ví dụ: -20°C ~ +85°C. Việc lựa chọn tụ điện có nhiệt độ hoạt động phù hợp với điều kiện môi trường hoạt động là rất quan trọng để đảm bảo tuổi thọ và độ bền của tụ điện.

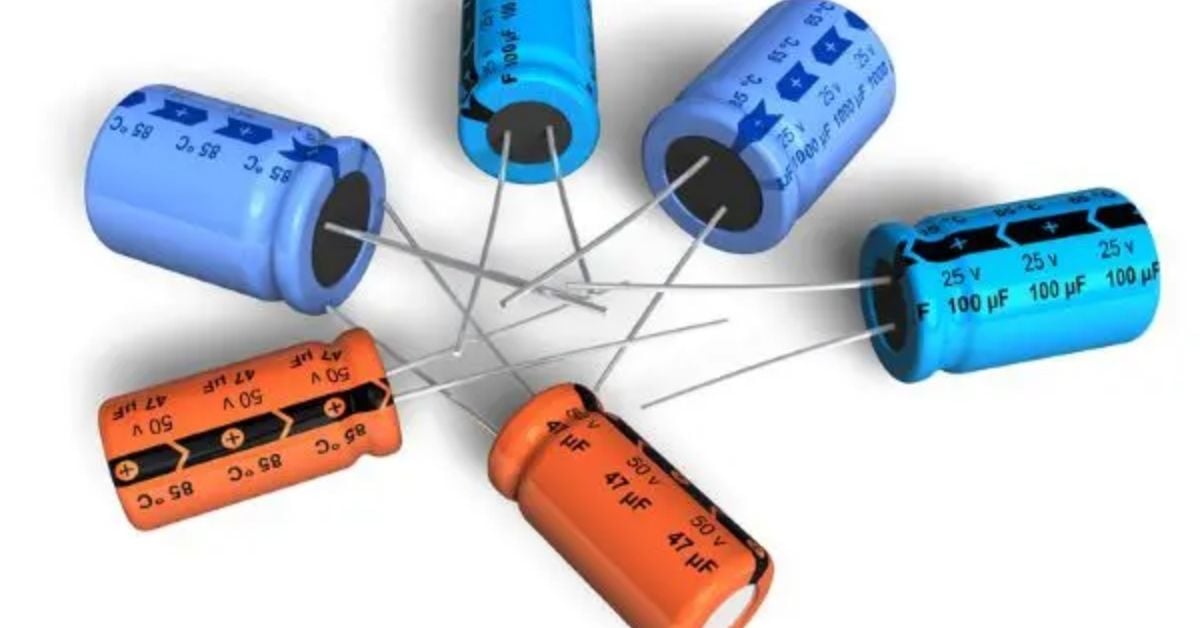

Các thông số cơ bản trên tụ điện
3. Các thông số khác
Ngoài các thông số cơ bản như điện dung, điện áp định mức, dung sai và nhiệt độ hoạt động, một số tụ điện còn ghi thêm các thông số khác, tùy thuộc vào loại tụ và nhà sản xuất. Những thông số này cung cấp thêm thông tin cần thiết để lựa chọn tụ điện phù hợp cho ứng dụng cụ thể. Một số thông số thường gặp bao gồm:
Mã sản phẩm (Part Number): Đây là mã định danh duy nhất của tụ điện, giúp bạn dễ dàng tra cứu thông tin kỹ thuật chi tiết từ nhà sản xuất. Mã sản phẩm thường bao gồm các ký hiệu và số, cho phép phân biệt giữa các loại tụ điện khác nhau.
Loại tụ điện (Type): Thông số này chỉ ra loại tụ điện, ví dụ: tụ gốm (Ceramic Capacitor), tụ điện phân (Electrolytic Capacitor), tụ phim (Film Capacitor), tụ tantalum… Mỗi loại tụ có đặc tính và ứng dụng khác nhau. Việc xác định loại tụ là bước quan trọng để lựa chọn tụ phù hợp với mạch điện.
Sự phân cực (Polarity): Tụ điện phân có cực dương (+) và cực âm (-). Việc lắp đặt sai cực có thể gây ra hư hỏng tụ điện và thậm chí làm hỏng mạch điện. Thông thường, cực dương (+) sẽ được đánh dấu rõ ràng trên thân tụ điện.
Tần số cộng hưởng tự nhiên (Self-Resonant Frequency): Đây là tần số mà tại đó trở kháng của tụ điện đạt giá trị nhỏ nhất. Thông số này quan trọng đối với các ứng dụng tần số cao.
Hệ số nhiệt độ (Temperature Coefficient): Thông số này chỉ ra sự thay đổi điện dung của tụ điện khi nhiệt độ thay đổi. Hệ số nhiệt độ thường được biểu diễn bằng ppm/°C (parts per million per degree Celsius).
Điện trở cách điện (Insulation Resistance): Đây là điện trở giữa hai bản cực của tụ điện khi không có điện áp đặt vào. Giá trị này càng lớn, chất lượng cách điện của tụ điện càng tốt.

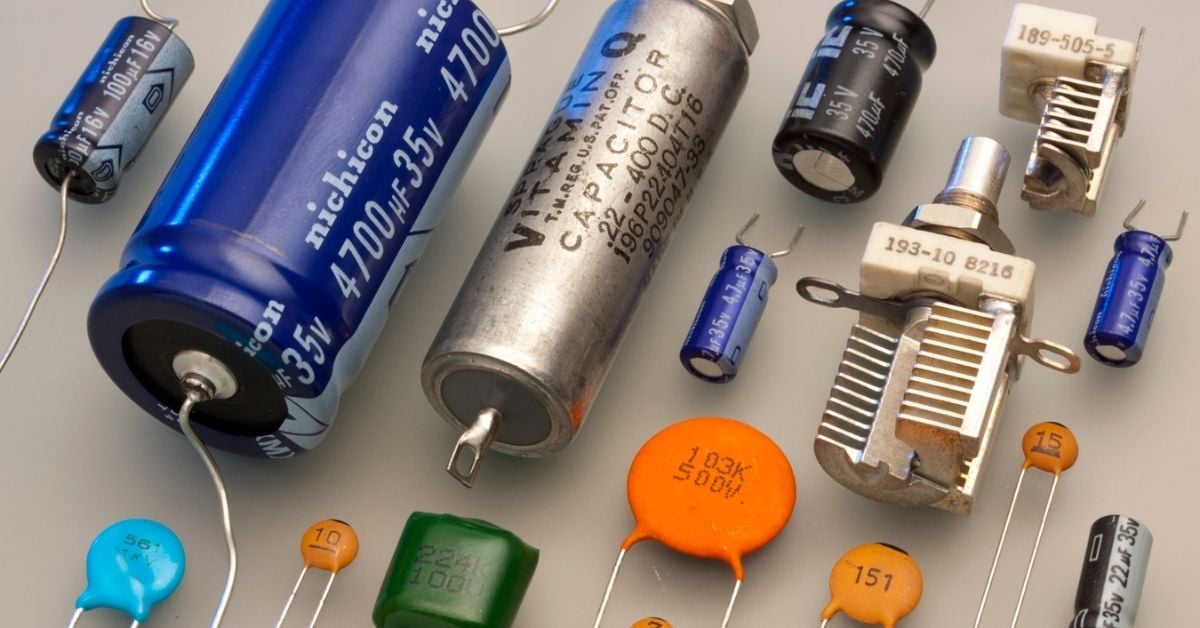

Các thông số khác
4. Cách chọn tụ điện phù hợp
Lựa chọn tụ điện không chỉ dựa trên các thông số ghi trên tụ mà còn phụ thuộc vào yêu cầu cụ thể của mạch điện. Dưới đây là một số tiêu chí quan trọng để chọn tụ phù hợp:
4.1 Xác định nhu cầu mạch điện
Mạch nguồn: Chọn tụ có điện dung lớn, điện áp định mức cao để đảm bảo khả năng lọc nhiễu tốt.
Mạch cao tần: Sử dụng tụ gốm hoặc tụ film với ESR thấp để đảm bảo hiệu suất.
4.2 Dựa vào thông số kỹ thuật
Điện dung và điện áp định mức: Chọn tụ có điện dung và điện áp cao hơn yêu cầu của mạch để tăng độ bền.
Dung sai: Với các mạch yêu cầu độ chính xác cao, nên chọn tụ có dung sai thấp.
4.3 Xem xét môi trường hoạt động
Trong môi trường nhiệt độ cao, chọn tụ có khả năng chịu nhiệt tốt, chẳng hạn tụ với dải nhiệt độ hoạt động lên đến 125°C. Nếu mạch được đặt trong môi trường rung động, chọn tụ có thiết kế cơ học chắc chắn như tụ tantalum.
4.4 Thương hiệu uy tín
Lựa chọn các thương hiệu tụ điện nổi tiếng như Panasonic, Nichicon, hay Vishay để đảm bảo chất lượng và tuổi thọ.
Cách chọn tụ điện phù hợp
5. Kết luận
Tóm lại, việc hiểu rõ ý nghĩa các thông số ghi trên tụ điện là yếu tố quan trọng để lựa chọn và sử dụng tụ điện hiệu quả trong các mạch điện. Việc chọn sai tụ điện có thể dẫn đến hoạt động không ổn định, giảm hiệu suất hoặc thậm chí gây hư hỏng mạch điện. Hy vọng rằng những thông tin được chia sẻ trong bài viết này sẽ giúp bạn hiểu rõ hơn về các thông số trên tụ điện và tự tin hơn trong việc lựa chọn linh kiện phù hợp cho các dự án điện tử của mình.
